大众朗行轿车右后门玻璃不能升降
来源:汽车维修技师  作者:佚名  2015-06-26 12:43:58

    一辆行驶里程约210km的2015款朗行轿车。该车左前门玻璃升降开关不能控制右后门玻璃升降,右后门可以单独控制。
    故障诊断:根据故障现象,这种情况下一般怀疑是左前门电机到右后门电机的LIN线出现问题。根据以往经验检查了右后门LIN线的电压为9.03V,感觉电压偏低,但是又去检查左后门LIN线电压发现电压也是9.03V,说明LIN线电压是正常的。难道是左前门控制右后门的开关信号没有给出?于是读取故障码以及数据流(如图1所示)。

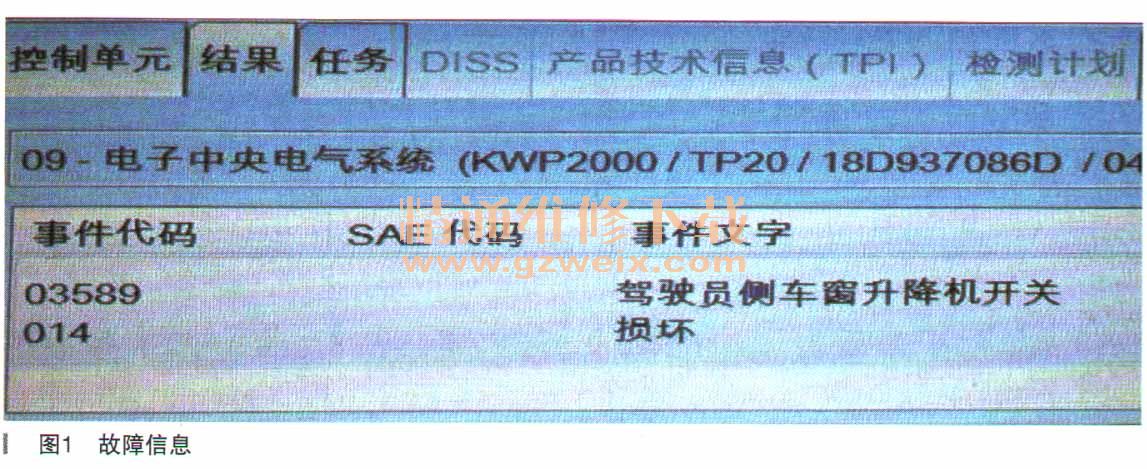

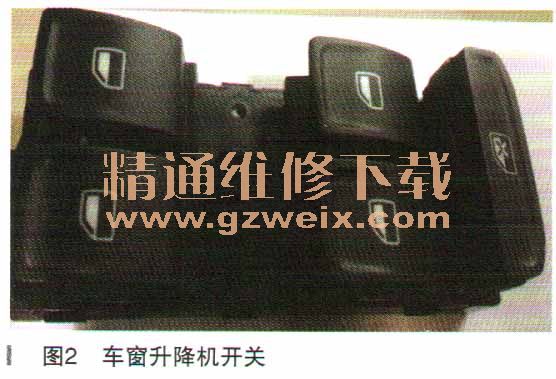

    读取09车身控制单元的故障码,发现驾驶员侧车窗升降机开关损坏,如图2所示。于是更换了左前门开关,故障依旧存在。

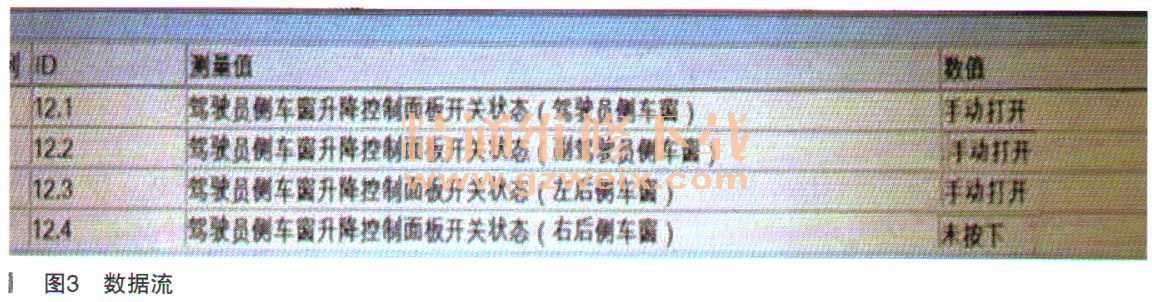

      问题依旧存在感觉问题越来越复杂了,于是读取了09车身控制单元12组的数据流,把所有车门都同时按下,发现右后门无法识别手动打开(如图3所示),说明问题在左前开关到09车身控制单元之间。

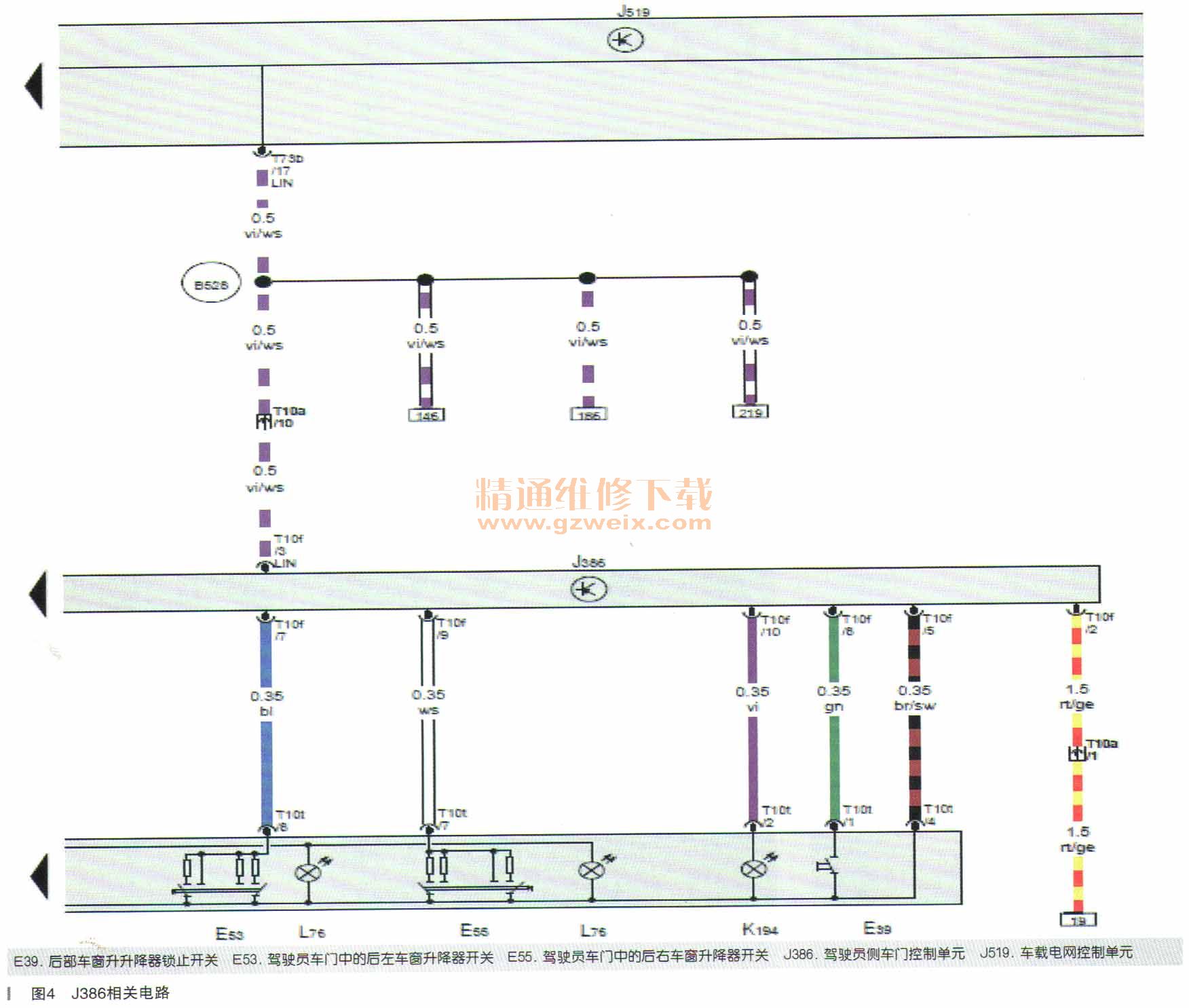

    于是查阅了相关电路图,如图4所示,根据电路图分析,发现左前门开关控制右后门玻璃升降按钮E55是给J386控制单元一个搭铁信号,当J386收到这个信号后,通过LIN线传递右后玻璃升降电机J389让玻璃升降。从电路图中分析,其余两个门玻璃升降也是通过LIN线控制,09车身控制单元读取的数据流也是由左前玻璃升降电机控制器用LIN线传递的信号,这下问题有点恍惚,一下都表现出来了。(1)开关损坏,但是开关更换后问题依旧,说明不是开关。(2研关E55到J386之间导线有问题,经检查正常。(3)于是维修方案确定:更换J386驾驶员侧车门控制单元。

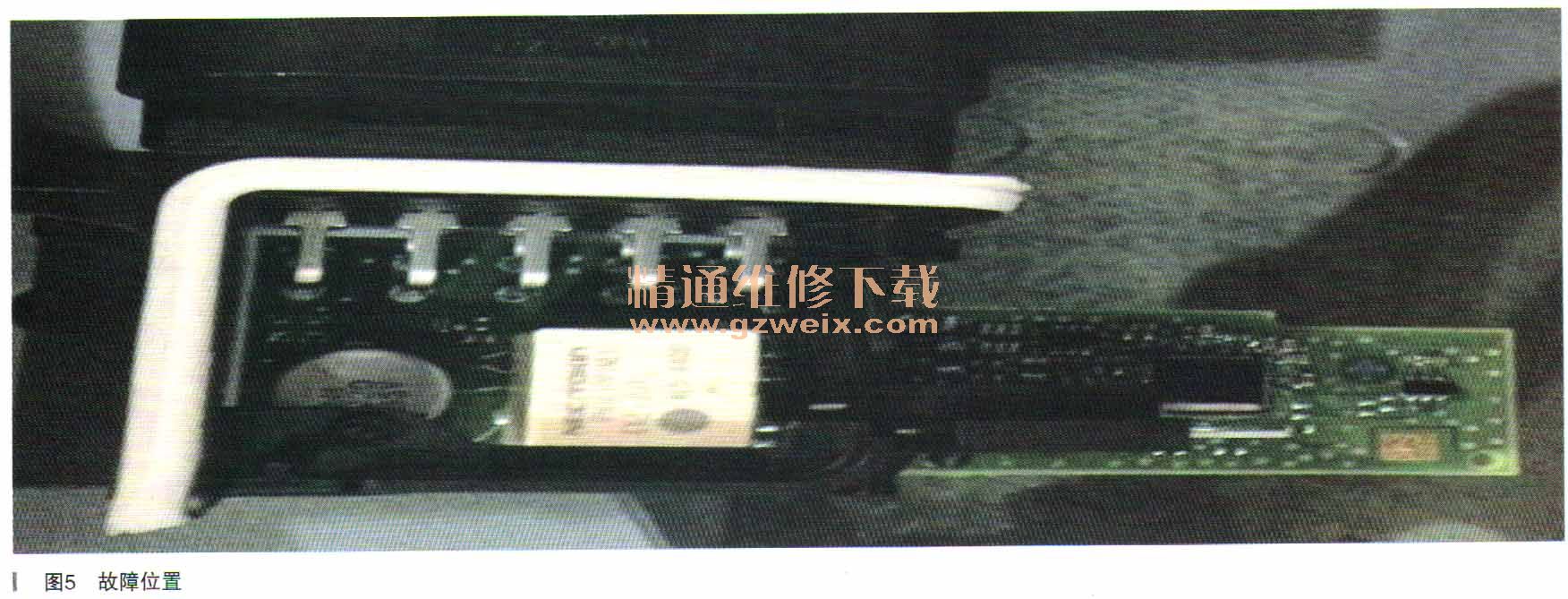

    故障排除:更换左前门控制单元。由于电机和控制单元是一起的,我把控制器及电机分开,故障点照片如图5所示。

关键词:朗行
