大众新途观前后阅读灯及迎宾踏板灯不亮
来源:汽车维修技师  作者:佚名  2015-07-20 09:05:18

    一辆行驶里程约210km的上海大众新途观。该车刚使用不久,客户就发现阅读灯不亮,于是来店维修。在刘一该车做全车检查中发现,只有将开关设置在自动挡上,前后阅读灯及迎宾踏板灯不亮。而前后阅读灯开到常亮的挡位上灯泡都能点亮。
    故障诊断:技师先用故障诊断仪对车辆做一个故障查询,如图1所示。

    可以看出此车在刚售出行驶26km时就有了故障记录,然后根据故障现象用诊断仪进入E1saPro来查看电路图,如图2所示。

    根据上述故障现象查阅电路图,可以知道BCM上的C插头的T52b/43到前阅灯上插头的T6g/5这根输入线是应该有12V电的。在确定输入线好的情况下,再检查前阅灯上插头的T6g/3搭铁是否良好。

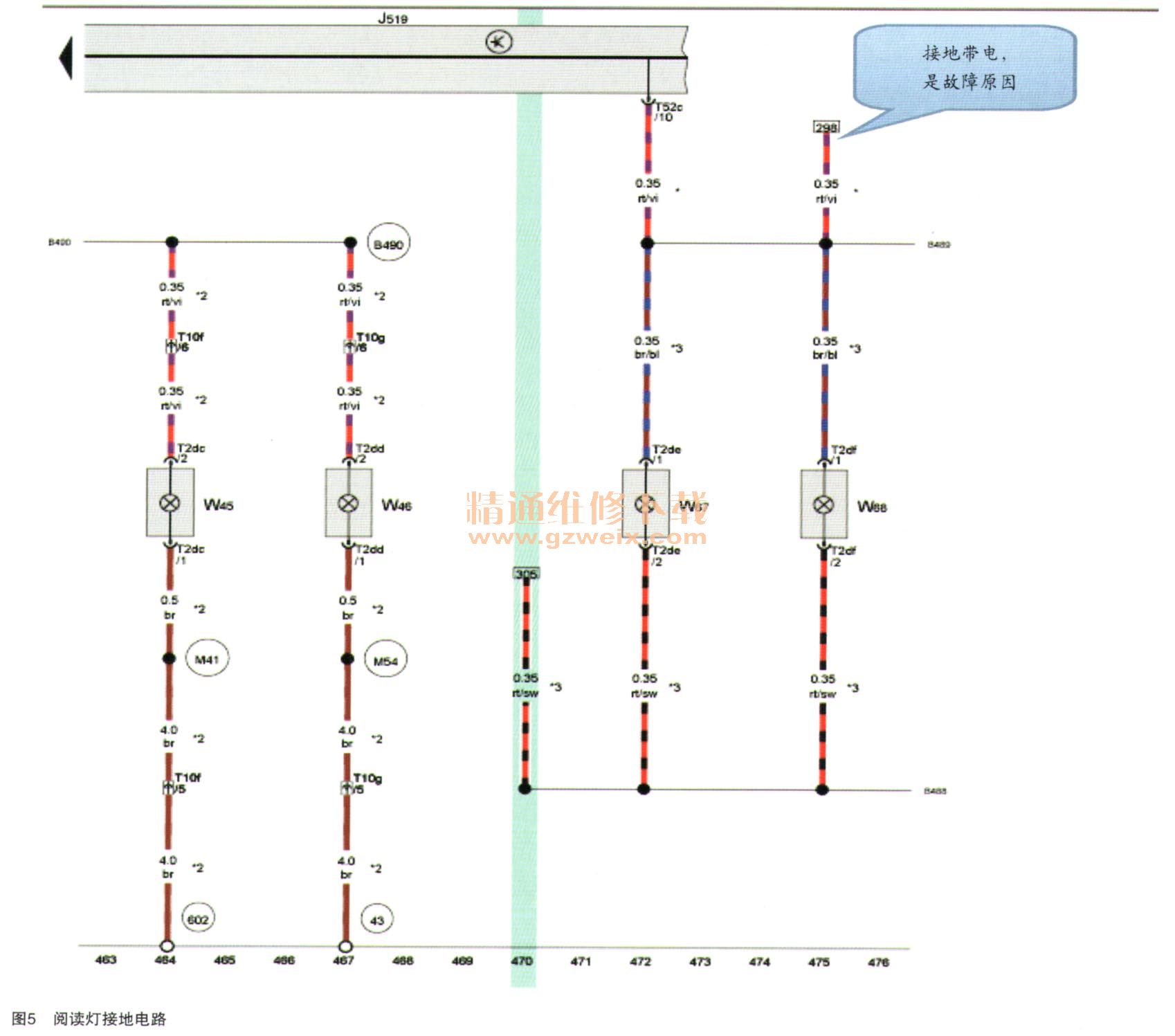

    用力‘用表及试灯来测量,首先用试灯的一头插入前阅读灯插头T6g/3,另一头插入前阅读灯插头T6g/4的搭铁线,试灯亮了!说明线路短路或者哪个执行器损坏。再用万用表测量电压,测得结果为12.13V,不正常。如图3~图5所示。





    之后,再用试灯测量4个迎宾踏板灯,以顺时针的方向,从左前门开始拔掉插头测量两根线。发现左前和右前的两根线都有电。这说明线路有可能短路或者是哪个迎宾踏板灯内部笼艰各。
    根据这个判断,再用试灯测量右后迎宾踏板灯插头时发现,一根有电,另一根没有电,说明这个线路是正常的。
    故障排除:拔除了右前迎宾踏板灯插头,将其余的3个迎宾踏板灯和前阅读灯的插头复位,开门灯亮。说明右前迎宾踏板灯总成内部短路了。更换新的右前迎宾踏板灯后,故障排除。
    故障总结:作为维修技师来说,遇见故障后查阅维修手册,分析故障原因,然后利用诊断仪和其他上具进行数据测试是必不可少的程序。

关键词:途观
