一辆行驶里程约5.6万km的2010年大众斯柯达明锐轿车。该车因驻车辅助系统不能正常工作而进厂检修。
故障诊断:接车后试车验证故障,故障确实存在。启动发动机,将换挡杆换入R挡,驻车辅助系统不工作,驻车辅助报警蜂鸣器不响,且中央显示屏上不能显示雷达信号。

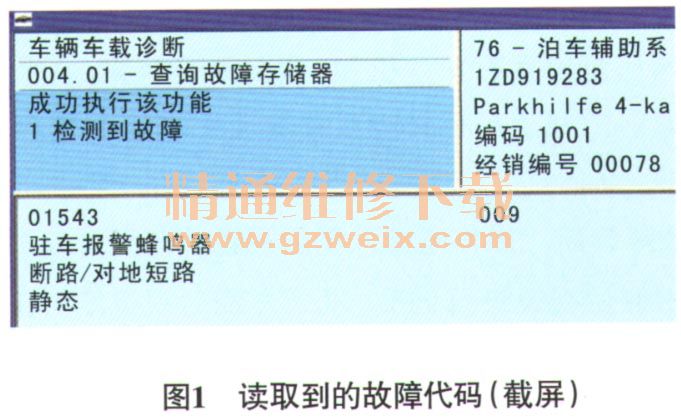

连接故障检测仪,调取故障代码,得到故障代码“01543 009驻车报警蜂鸣器断路/对搭铁短路静态”(图1)。根据故障代码的提示,结合故障现象进行分析,怀疑故障原因可能有:相关熔丝熔断;驻车辅助系统相关线路损坏;驻车辅助报警蜂鸣器损坏;驻车辅助传感器损坏;驻车辅助控制单元损坏。
本着由简到繁的原则,首先检查与驻车辅助系统相关的熔丝,查阅驻车辅助系统电路(图2),在仪表台左侧熔丝盒内找到熔丝SC6。检查熔丝状态,熔丝完好,且在熔丝座上插接牢固。断开导线连接器T16g测量导线侧端子1的电压,为蓄电池电压,正常;测量端子8与搭铁的导通情况,也正常。由此可知,驻车辅助控制单元(J446)的供电和搭铁均是正常的。测量导线连接器T16g导线侧端子2和端子10之间的电阻,为0.4Ω,不正常,怀疑线路存在短路。于是断开导线连接器T2cs,测量其导线侧端子1和2之间的电阻,为∞,说明线路是正常的,短路故障发生在驻车辅助报警蜂鸣器(H15)内部。为了确认故障,维修人员又测量了H15的电阻,为0Ω,说明H15内部确实短路了。
故障排除:更换H15后试车,故障排除。
