大众新帕萨特日间行车灯、驻车灯和牌照灯常亮
来源:本站收集  作者:佚名  2015-09-19 08:50:25

    一辆行驶里程约5.3万km,搭载型号为CED的1.8TSI发动机和7速双离合DSG变速器的2012年大众新帕萨特车。该车因日间行车灯、驻车灯和牌照灯常亮而进厂检修。

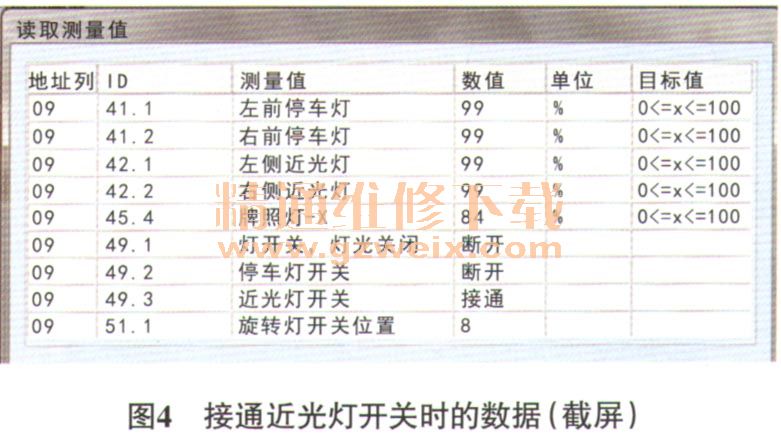

    故障诊断:接车后,试车验证故障,接通点火开关,车辆的日间行车灯、驻车灯和牌照灯均已点亮,但此时并未接通前照灯开关。连接VAS6150A调取故障代码,无故障代码存储。用VAS6150B调取BCM数据流,前照灯开关处于关闭状态时的相关数据如图1所示;将前照灯开关置于AUTO位置时,相关数据如图2所示;将前照灯开关置于驻车灯位置时的数据如图3所示;接通近光灯开关时的数据如图4所示。









    分析上述数据可知,在将前照灯开关置于不同挡位时,均能在BCM数据流中读取正确的开关位置信息,说明前照灯开关(E1)及其与BCM之间的线路均是正常的。牌照灯、驻车灯和日间行车灯常亮,可以判断其灯泡是正常的。综上所述,判断故障原因可能是BCM及其相关线路存在故障。

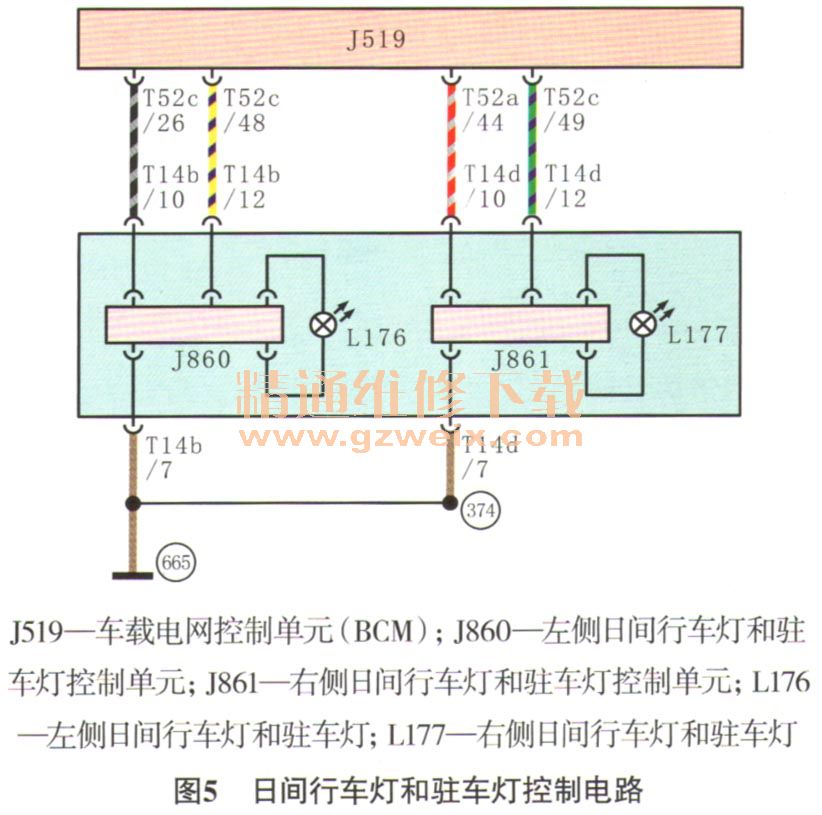

    查阅相关电路图(图5)可知,日间行车灯和驻车灯分别由左右日间行车灯和驻车灯控制单元(J860和J861)进行控制。分析认为BCM到J860和J861的线路同时损坏的可能性不大,因此判断故障原因为BCM或其编码存在问题。调取BCM的编码,确认编码是正常的,由此确定是BCM故障。
    故障排除:更换BCM后试车,故障排除。
    相关资料:2011-2013年大众全新帕萨特NMS维修手册(含电路图)
