大众新朗逸启动机工作正常、但无法启动

来源：汽车维修技师作者：佚名 2015-10-01 08:29:51

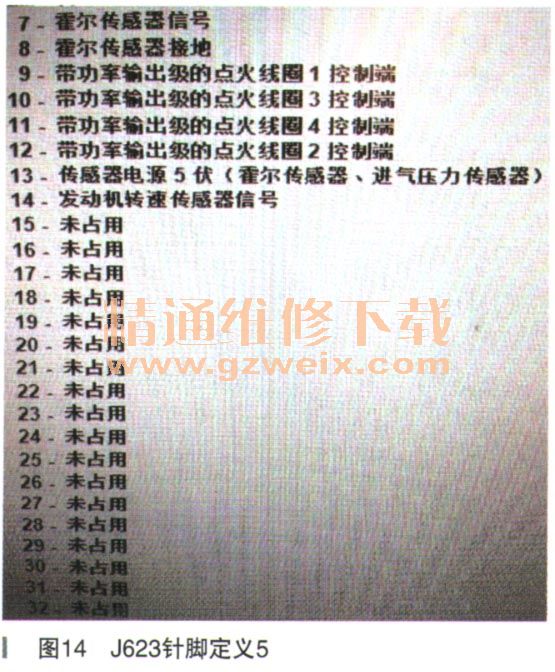

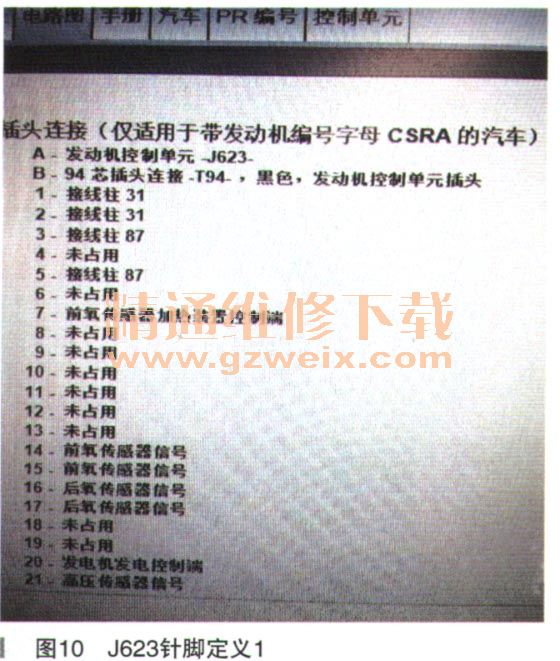

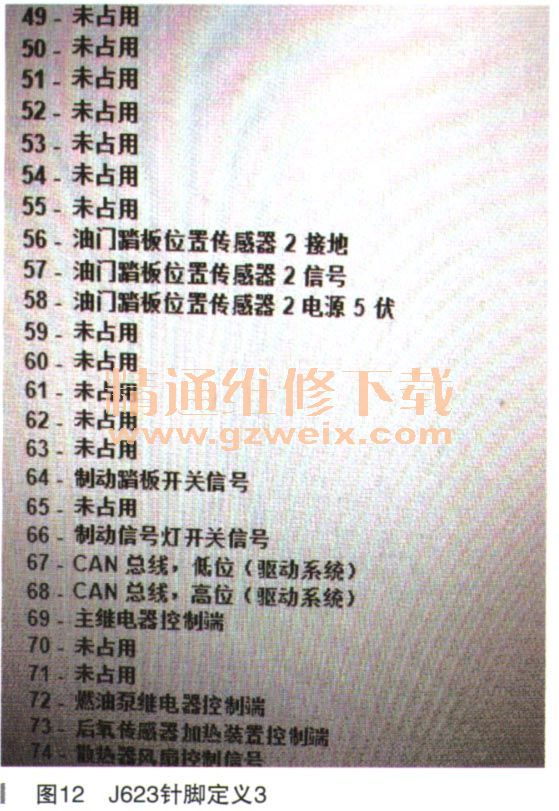

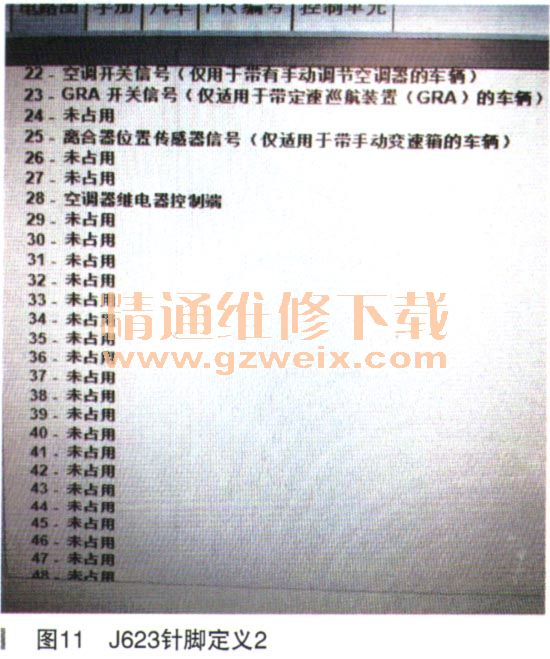

既然发动机控制单元无通信，首先根据电路图检查发动机控制单元的供电、搭铁和驱动CAN线。由于电路图翻阅比较麻烦，于是都查阅了发动机控制单元针脚分布图，如图9所示，J623发动机控制单元的针脚定义如图10～图16所示。

根据J623发动机控制单元的针脚定义，很快就找到了发动机控制单元的供电搭铁和驱动CAN线，供电分别为：B插座的1和2号针脚为搭铁线，用万用表检杳搭铁正常。87号针脚为15a 2挡火线，92号针脚为30a长火线，用万用表测试都正常。于是检查驱动CAN线是否有问题，连接示波器检查波形如图17所示，显示正常。于是就更换发动机控制单元板。
