一辆行驶里程约5万km,装配7速DSG变速器的斯柯达明锐1.4T轿车。车主反映:该车经常出现发动机无法启动的故障现象,维修多次,故障始终未解决。
故障诊断:接车后,首先查看该车的维修记录,发现不久前更换过发动机线束,并从后备箱里发现了更换下来的发动机线束,上面飞过2根线。车主反映,下雨天和洗车后,故障出现频率较高。

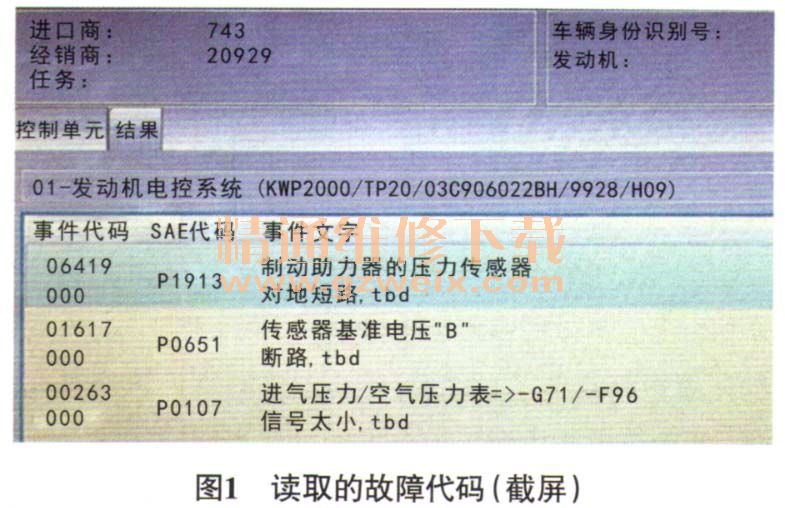

利用故障检测仪读取故障代码(图1),分别为:P1913—制动助力器的压力传感器对搭铁短路;P0651—传感器基准电压“B”断路;P0107—进气压力/空气压力G71/F%信号太小。
由于此时车辆启动无任何异常,检查蓄电池接线柱和发动机室相关线束,均未发现异常,也不能确定故障代码是否真实,记录下故障代码并清除。把车开至洗车场,用高压水枪打湿车身,尽量使故障再现。不久故障现象重现,发动机无法启动时,伴随着转速表不停摆动、机油灯报警、仪表上EPC灯点亮的现象,此时能听到点火线圈和喷油器工作的声音。
利用故障检测仪再次读取故障代码,和图1相同,另外,双离合变速器控制单元(J743)中记录:发动机转速传感器不可信信号。看来故障代码是真实的,该车发动机无法启动是由于传感器无基准电压导致的。仔细查阅电路图得知,在旧的发动机线束上的那2根飞线是发动机控制单元(J623)给燃油压力传感器(G247)和霍尔传感器(G40)提供5V基准电压的。测量霍尔传感器的端子T3m/1上的电压,为0.64 V(正常值为5V左右)。

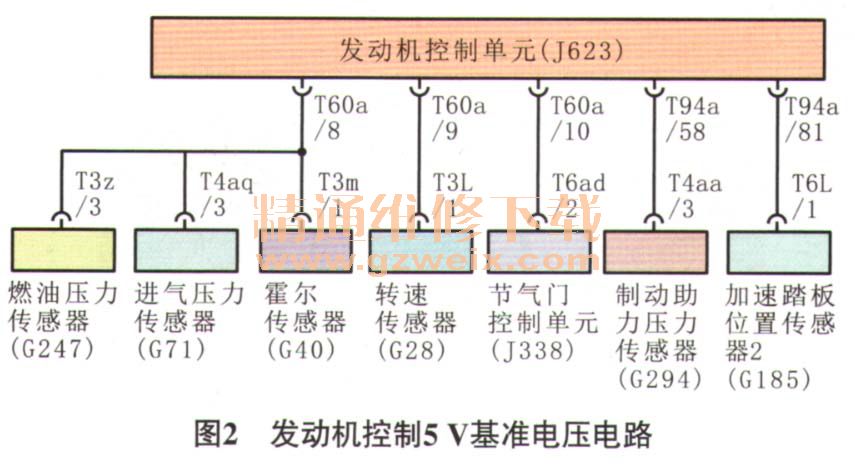

仔细查阅相关电路图后,画了一张简图(图2)。从图2得知,J623的端子T60a/8给燃油压力传感器(G247)、进气压力传感器(G71)、霍尔传感器(G40)提供5V基准电压;J623的端子T94a/58给制动助力压力传感器(G294)提供5V基准电压。故障出现时,J623同时存储故障代码P1913和P0107,说明这两个故障代码是真实存在的。分析图2得知,进气压力传感器和制动助力压力传感器的5V基准电压都是发动机控制单元提供的,于是决定更换发动机控制单元。拆下落水槽盖板发现排水孔被堵塞,发动机控制单元被水浸湿,更换发动机控制单元,并清理堵塞的排水孔,在线匹配后顺利着车。为确定故障是否彻底排除,再次打湿车身,停车约30 min后,故障现象再现。
难道这两个传感器之间的联系没找对?反复思考后,既然都是5 V的基准电压,那么在J623内部是否是导通的?用万用表测量后发现,发动机控制单元的端子T60a/8、T94a/58、T94a/81是导通的。根据上述检查,加上制动助力器的压力传感器对地短路的故障代码,分析造成该故障的可能原因如下:与J623的端子T60al8、T94a/58或T94a/81相连的连接线路故障;与J623的端子T60a/8、T94a/58或T94a/81相连的某个传感器故障。检查过程中发现J623的端子T94a/81与加速踏板位置传感器2 (G185)的端子T6L/1之间的黄白线路被刮水器联动杆磨破。
故障排除:将磨破的线束进行处理后试车,一切正常。经过电话回访,故障没有再出现,至此故障彻底排除。
故障总结:由于J623的端子T94a/81与加速踏板位置传感器2的端子T61/1之间的黄白线路被刮水器联动杆磨破,导致对搭铁短路,G247、G71、G40、G294和G185没有5 V基准电压,使发动机无法启动,J623记录故障代码;由于异常搭铁导致J623工作不正常,发动机转速传感器(G28)出现异常摆动,J623误以为有转速信号,所以在熄火后点火线圈和喷油器正常工作、机油灯报警。对于这类故障我们应该仔细分析引起故障的原因,结合故障现象和故障代码缩小故障范围,不要盲目的拆卸和更换配件。
