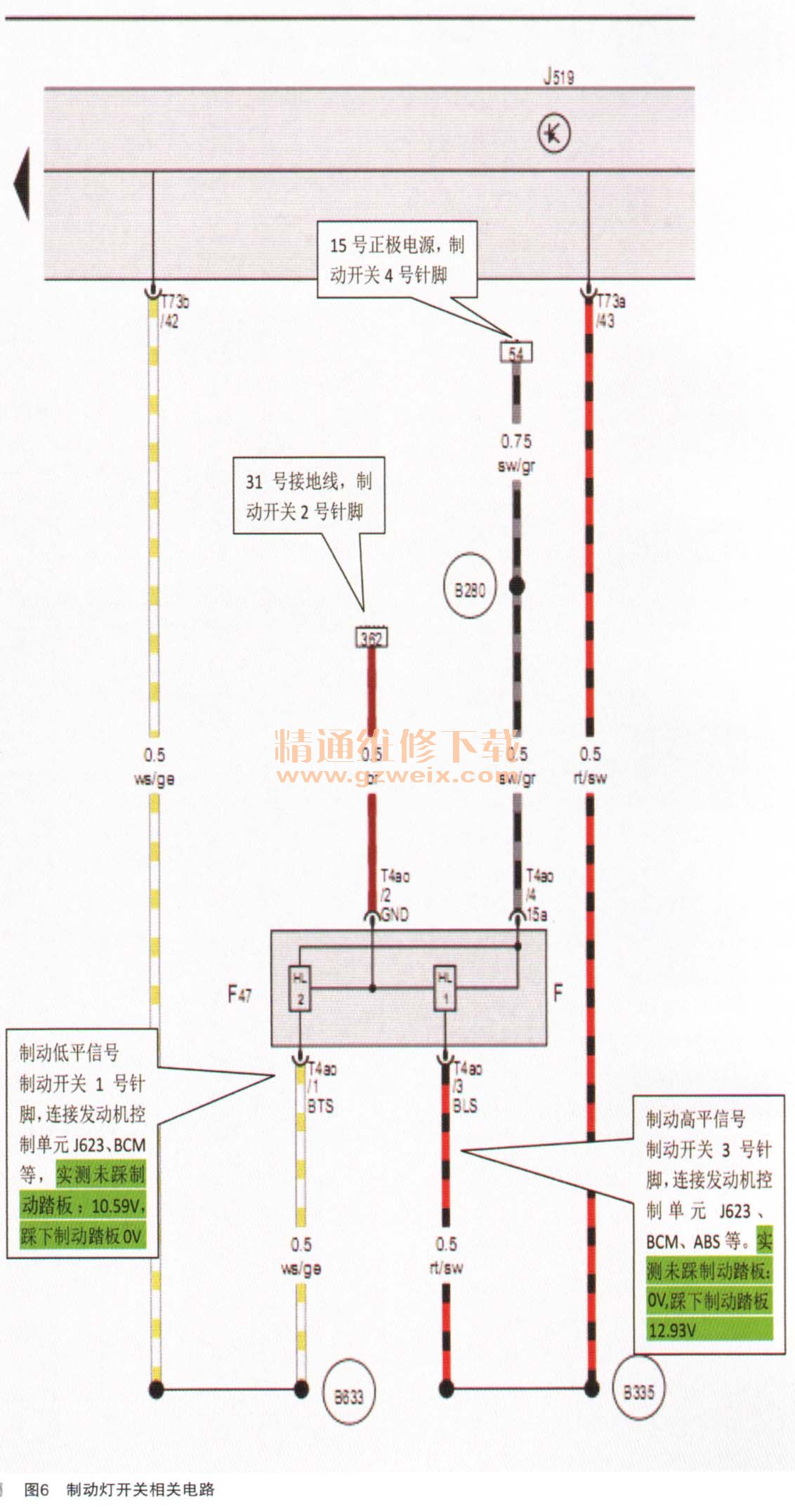

结合电路图分析(如图6所示)。
通过以上测量和数据分析,我们可以得出结论:“制动灯开关以及制动总泵上的霍尔元件都是正常的,产生故障的最大可能是制动开关线路或者控制器。”
为了能进一步排查线路上存在偶发性与地短路的可能,我们删除原故障码,人为将制动灯开关1号针脚接地,反复踩制动踏板,再次调取新的故障码,看能否得出与原故障码一致的结果。结果得到的是:制动灯常亮,无故障码。接下来人为地将制动开关3号脚与正极短路,反复踩制动踏板,结果得到的是:制动灯常亮,依然无故障码(当然,以上试验也可能是短时间无故障码,长时间行驶控制单元可能会报出故障码)。但至少有一种结果,就是两条线不管是与地短路还是与正极短路,都会使制动灯常亮。而故障车没有出现制动灯常亮的现象,因此制动灯开关线路因素被排除。

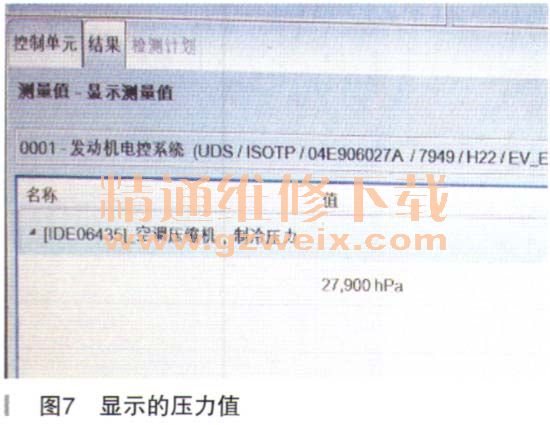

接下来更换发动机控制单元,完成相关匹配后经过一段路试,偶然发现踩加速踏板车辆无反应的现象再现,此时调取发动机控制单元故障码,“049B8 P053000空调器压力传感器电气故障”再次出现,“04506 P057200制动信号灯开关,对地短路”的故障码未再现。为什么空调压力传感器故障会导致加速踏板无反应呢?会是空调压力传感器自身故障吗?调取空调压力传感器数据可以看到,未开启空调时压力为700kpa左右,开启空调后,压力逐渐增至2790kPa(如图7所示)。

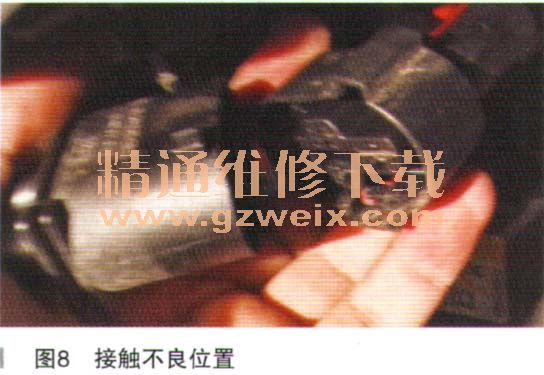

而正常空调压力为1000~1500kPa、很明显该车空调压力过高,导致空调压力过高的原因多是冷凝器散热不良导致,观察此时该车风扇工作情况发现,空调开启时,电子风扇并未启动。根据风扇电路图查找风扇不启动的原因,很快找到故障点,主风扇前插头有接触不良的情况(如图8所示),处理后装复。
此时空调压力恢复正常,试车故障没有再现,于是将车交付客户使用。

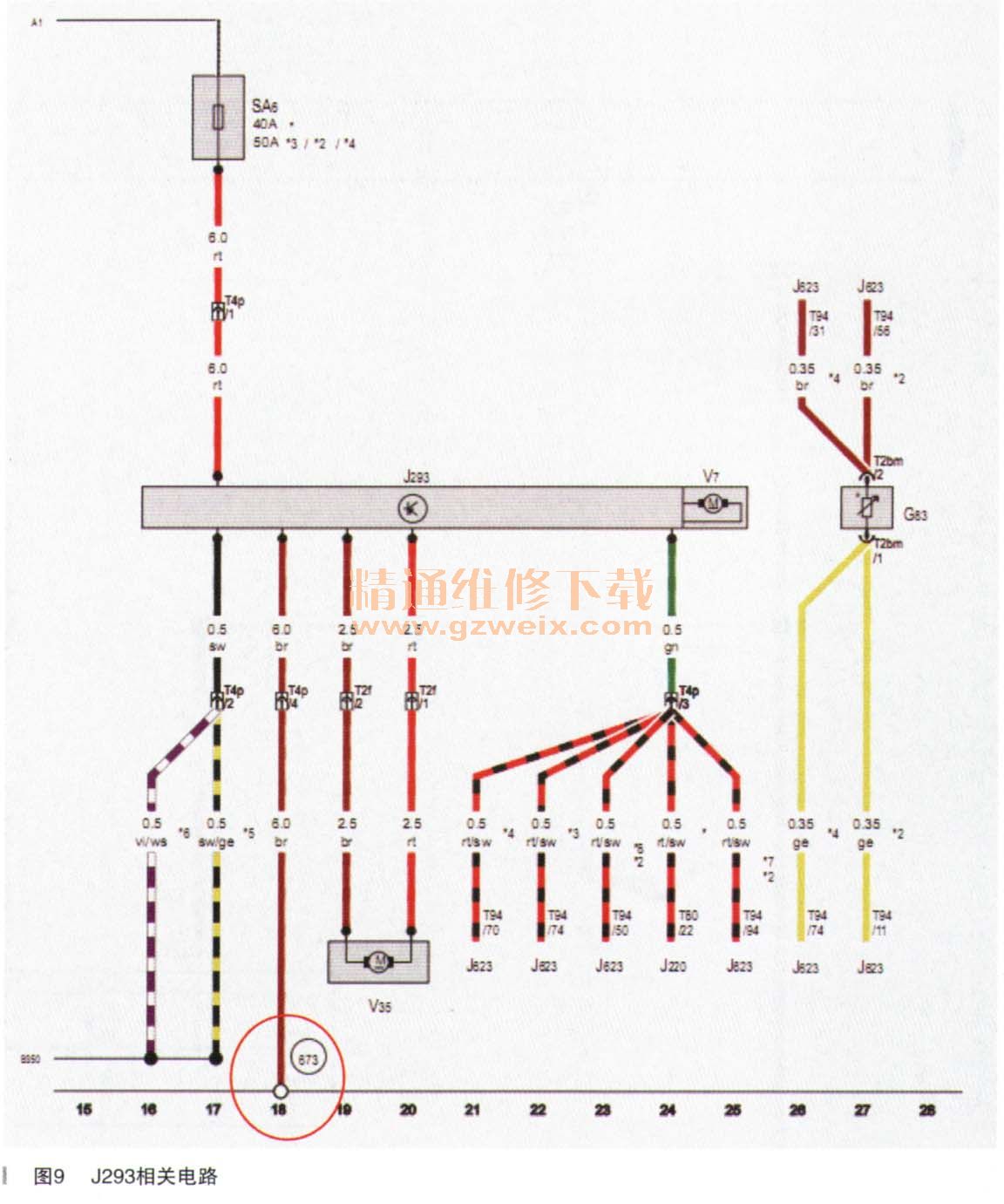

几天后,客户再次电话要求救援,声称发动机水温高,水温灯报警。车辆拖至维修站,检查水温过高的原因。电子风扇已经彻底的不再转动,这次风扇不转和上次维修有没有关系呢?这不得不让我们感觉到问题的蹊跷,风扇不转的维修相对来说是比较简单的,比对电路图(如图9所示)进行排查,此次风扇不转的主要原因是主风扇J293无搭铁。搭铁点673螺栓松动。

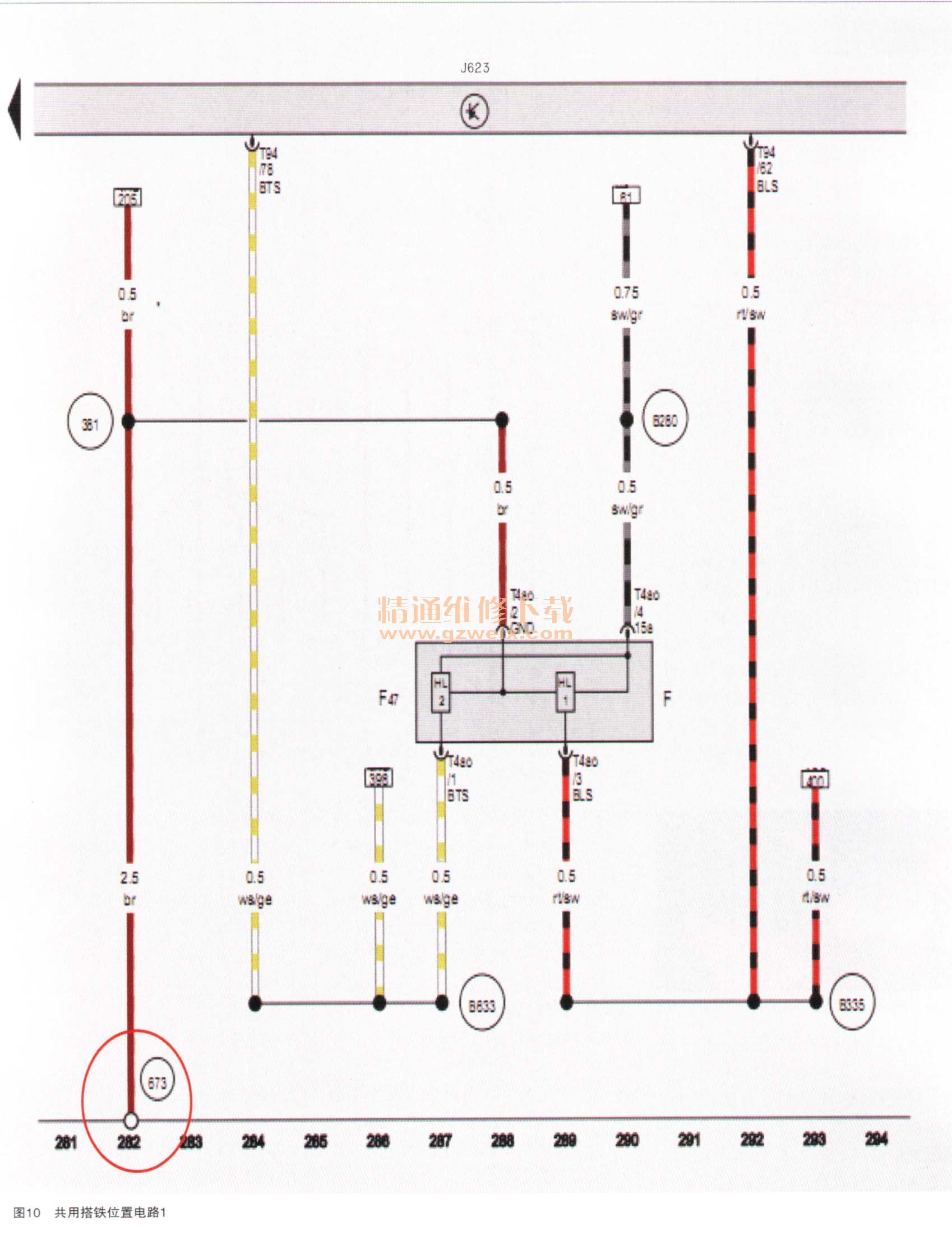

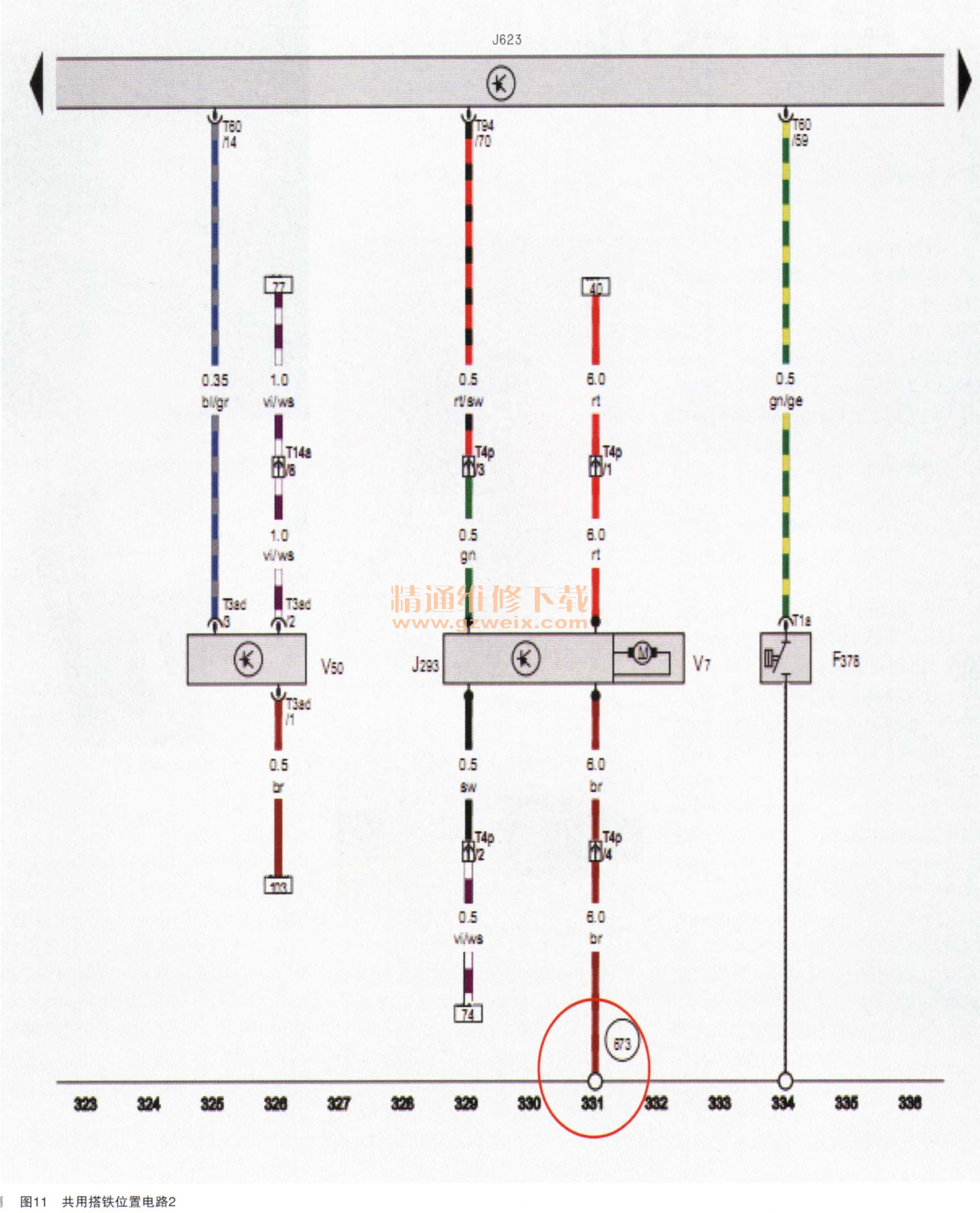

再次核实制动灯开关电路图和空调压力开关电路图,有了一个重大发现,它们的搭铁都是在一个地方即673(如图10、图11所示)。
将673搭铁点螺栓重新紧固后,风扇恢复正常。此时问题已经再清楚不过了,因为搭铁点673紧固螺栓松动,导致此处搭铁似有似无,这才是间题的真正原因。
故障总结:从开始维修时我们就可能将维修重点放在了制动灯开关上,后来转至空调压力传感器,最后再从风扇入手,可谓是一波三折。后来和用户进行了沟通,该车左前部曾经有过事故,此次故障应该是事故维修留下的隐患。其实不管是从哪入手,都可以解决问题,但由于故障是偶发性的,这就给维修带来了很多不必要的猜想,好在最后还是水落石出,但也给我们敲响一次警钟,每处测量都因为搭铁正常而一晃带过,不真正排除故障,客户抱怨不会消除,反而会因为多次维修而导致抱怨升级,希望此次维修过程能给广大维修朋友起到借鉴作用。
