一辆行驶里程约1.3万km的大众新帕萨特V6轿车。该车前部车内照明灯不亮(自动功能时),例如开启驾驶员侧车门时,前部车内照明灯不亮。
检查分析:维修人员首先进行试车,开启驾驶员侧车门时,前部车内照明灯不亮,驾驶员侧和前排乘客侧脚坑灯亮和门底灯亮,左后门和右后门车门底灯不亮。当手动按压前部照明灯开关时,前部车内照明灯亮。使用VAS故障诊断仪检查发现,BCM控制单元存在如下故障码:01701 006----车内延迟(调节器)对正极短路,静态。
维修人员分别替换BCM、网关和前部车内照明灯总成,故障没有排除。

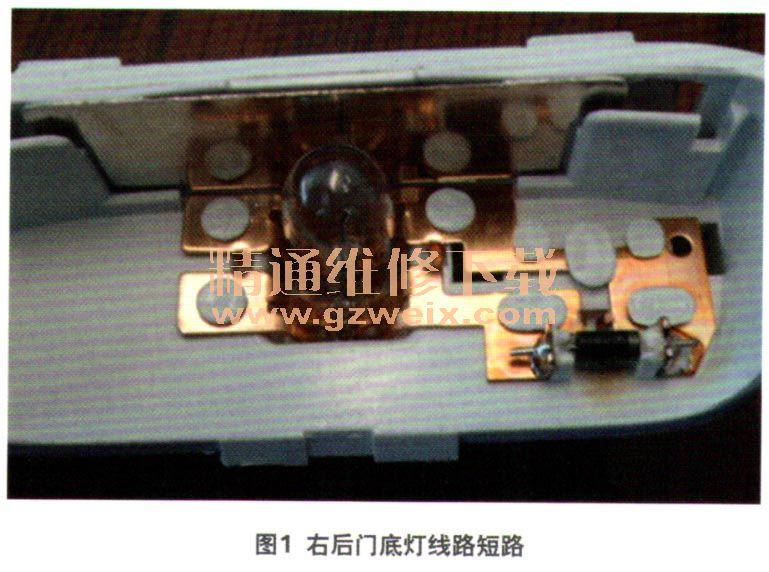

笔者接手该车后,首先仔细查阅电路图,分析认为与实现前部车内照明灯自动点亮相关的线路,即T52C/10至车内照明灯T6i/3这条线可能出了问题。于是将该线束插头拔掉,经过测量有11.6 V电压。继续查阅电路图,发现B533这个连接点还与2个后门底灯有联系,当把T52C/10这个端子搭铁,前部车内照明灯亮了,但是右后门底灯没亮,拆下右后门底灯检查,发现线路短路了(图1)。
故障排除:更换右后门底灯,故障排除。
