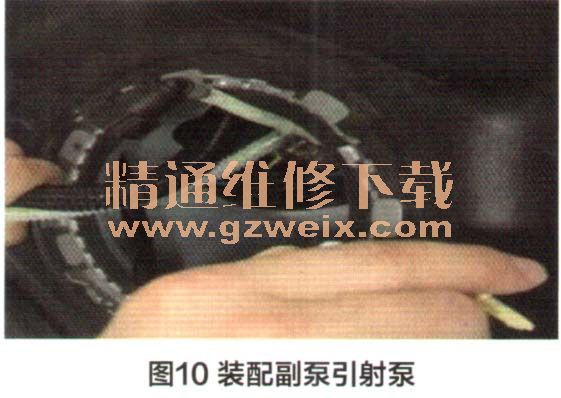

6．在装配副泵引射泵时，左手将供油系统的管路和线束推到一侧，右手将其插入油箱。注意：黑色油管必须从线束和管路的下侧穿过，且不得转动，保证黑色油管端部贴着油箱底面向前推进（图10） ;

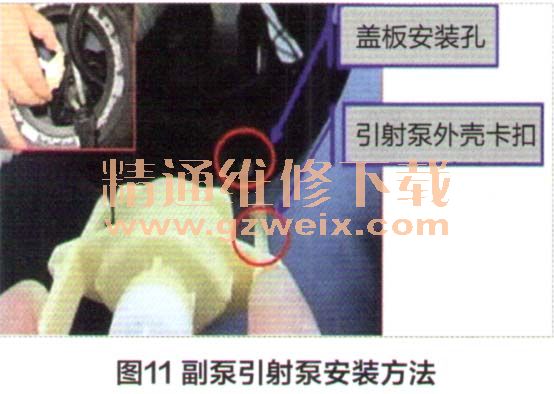

    7．在装配副泵引射泵时，用左手将管路和线束推至一侧，用右手将泵外壳的卡口对准盖板安装孔插入，下压泵外壳直到机械限位为止（图11）；

    8．当装配好副泵引射泵后，需要确认吸油管末端位置是否紧贴油箱底面；
    9.将驱动油管的快速接头平直插入副泵引射泵总成的快速接头，并听到“咯嗒”声，用手推拔一下，确认是否插入到位（图12）；注意：装配时切勿向上扳动引身寸泵快速接头；

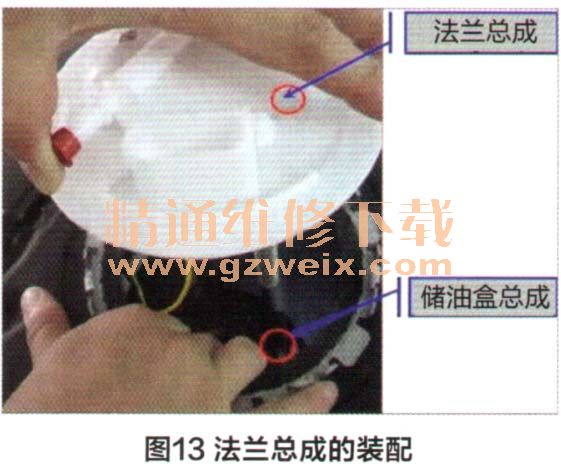

    10．法兰总成的装配：用右手手指将储油盒总成固定，左手将法兰总成拿起，顺着管路的绕向将两根导向杆与储油盒总成的安装孔一一对应，并插入（图13）；

    11．将供油系统的密封圈从法兰套入，安装在油箱口上；
    12．按照油箱上的定位标识和法兰的定位标识，将法兰旋转至两个标识重合，并压入法兰（图14）；

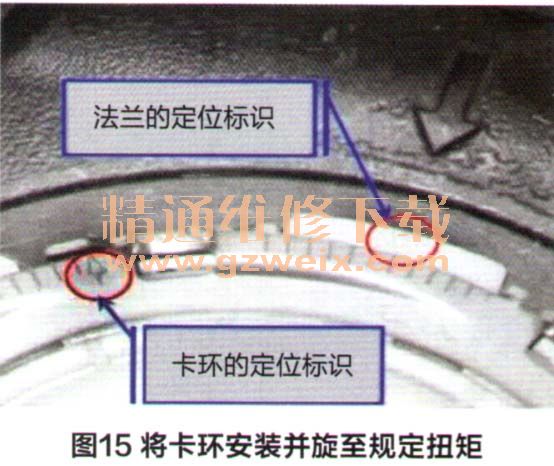

    13．按照油箱卡环上的箭头和法兰的定位标识，将卡环安装并旋至规定扭矩（图15）。

    注意：在该款燃油泵安装和拆卸过程中，若发现副泵引射泵的吸油管脱落，建议更换吸油管总成（零件号：3CD919715）。
