一辆行驶里程约7.9万km、搭载BHK型发动机的2006年德国原装奥迪A6 C6轿车。车主反映:该车防盗系统有时自行报警,晚间防盗警报灯自行闪烁,第二天一早车辆无法启动,请求4S店救援。
故障诊断:
1.测量故障车辆蓄电池电压为3V,分析是该车防盗警报系统被激活,防盗警报灯闪烁导致蓄电池电量用尽。故障可能原因有:车门开关故障、车门控制单元故障、车内监控传感器故障、舒适系统中央控制单元故障、相关线路故障。

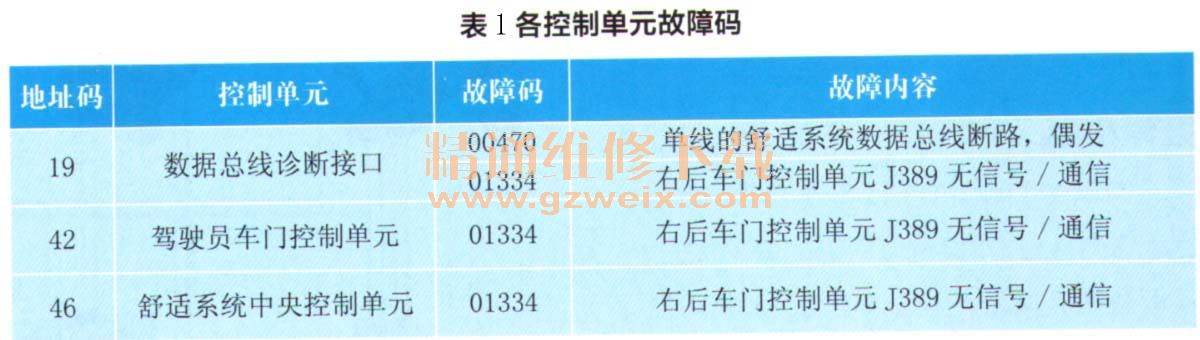

2.对蓄电池充电,能正常启动。用VAS5052检测多个控制单元存储故障码(表1)。清除故障码,锁车观察,当内部监控系统工作后,防盗警报系统被激活,防盗警报灯闪烁。
3.舒适系统中央控制单元J393是防盗系统主控单元,读取J393数据流(表2)、016数据块显示报警源来自右后门控制单元J389、018数据块显示音响(防盗喇叭)激活来自舒适系统中央控制单元J393。
4.再结合故障码“01334,右后车门控制单元J389无信号/通信”,分析故障原因:右后门控制单元J389无正极供电或无负极回路、J389与主控单元J393之间的CAN线断路。

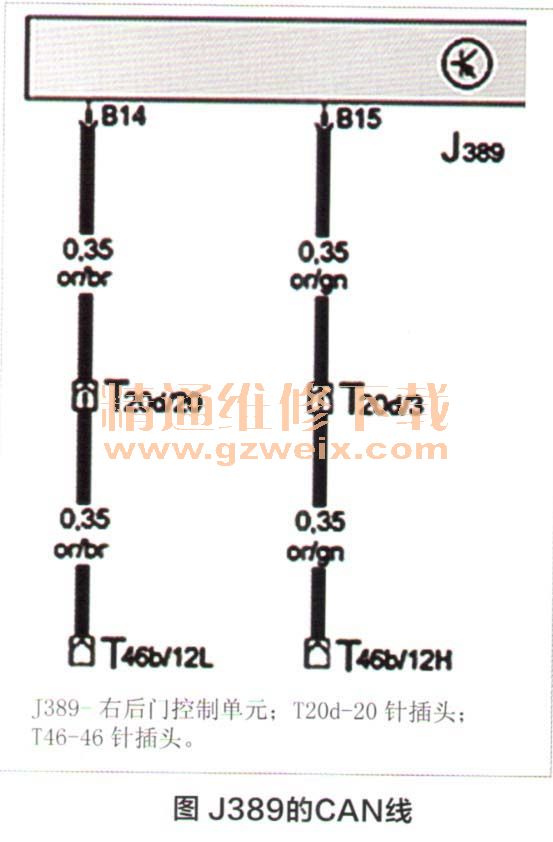

5.测量J389正极供电正常,负极回路正常。检测J389与插头T46 b之间的CAN线导通性(图1),测量B14至T46b/12I电阻为无穷大,测量B15至T46b/12h为无穷大,下一步检查右侧A柱处的中间插头T20d。
6.拔开中间插头T20d,发现插针进水锈蚀导致CAN线在插针处断路。清理T20d插头,试车故障排除。
故障点:T20d插头进水。
维修小结:向车主了解,车主曾有过不小心将水洒入右侧A柱。本案例以检测故障码优先,读取数据流其后,再查阅电路图分析可能的故障点,经分析找到报警的激发源,根据电路图逐步查找到故障点。
相关资料:2016年奥迪原厂维修信息系统ELSA 5.3
