大众新朗逸轿车安全气囊灯常亮

大众新朗逸轿车安全气囊灯常亮

来源：汽车维修技师作者：佚名 2017-08-20 08:34:57

至此维修人员对安全气囊线束进行线路测量未发现问题，维修人员对驾驶员侧安全气囊及其连接线束、气囊滑环进行检查或拜代更换对比。但再次安装后故障仍未解决，车辆故障码变为B1001A驾驶员侧安全气囊引爆装置电阻值过低。

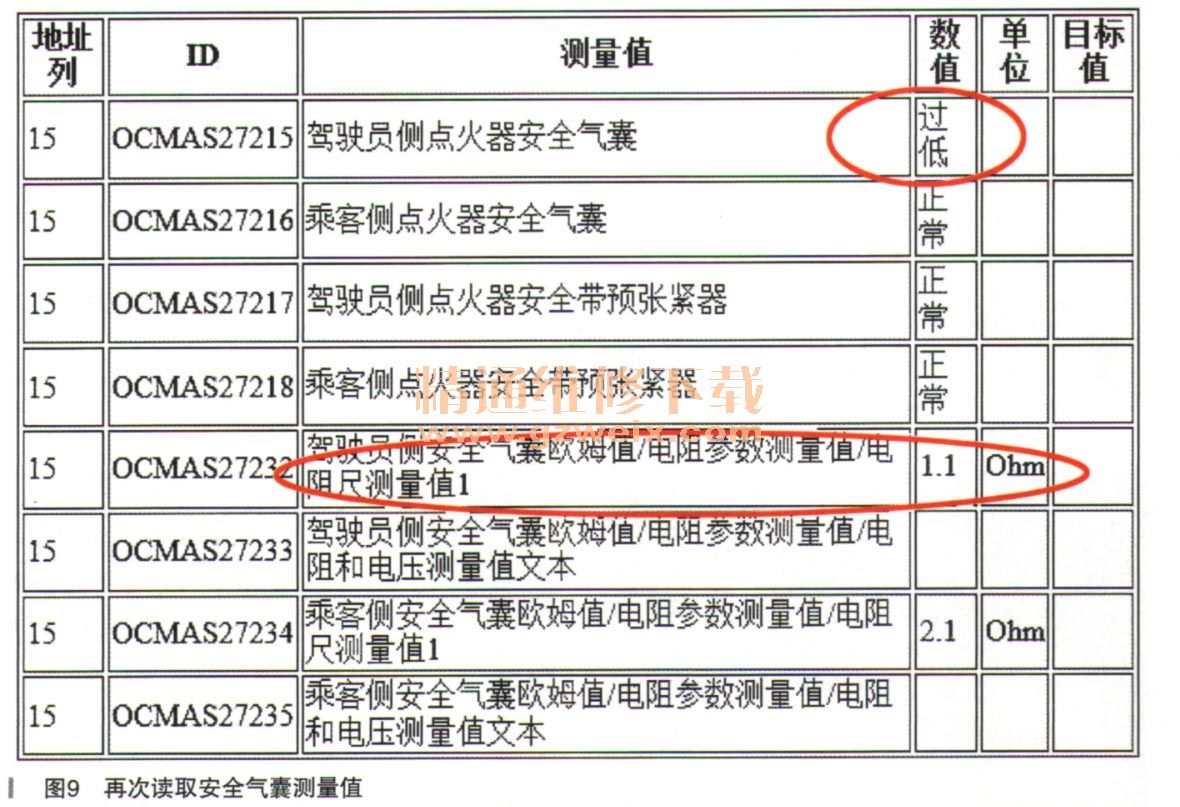

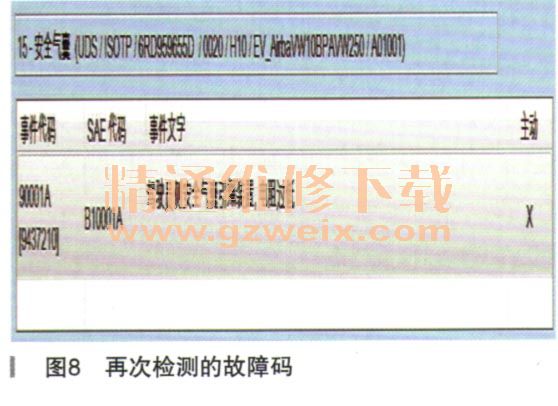

于是针对故障码及安全气囊数据分析对线束再次测量，如图8和图9所示。

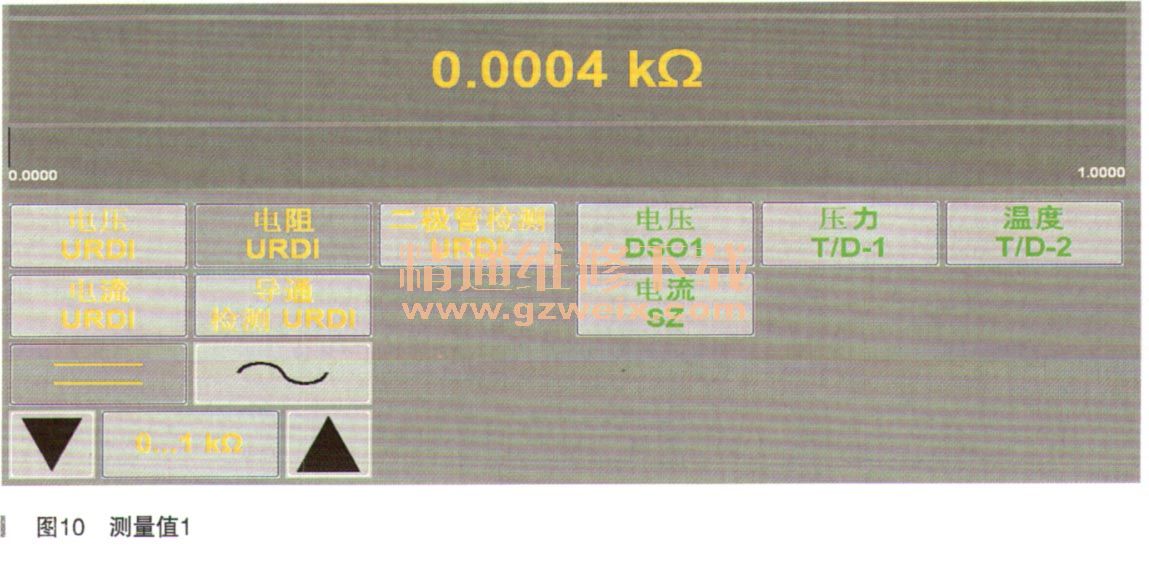

使用VAS6356对车辆气囊电路T41/8-234T50/10测量，结果如图10所示。

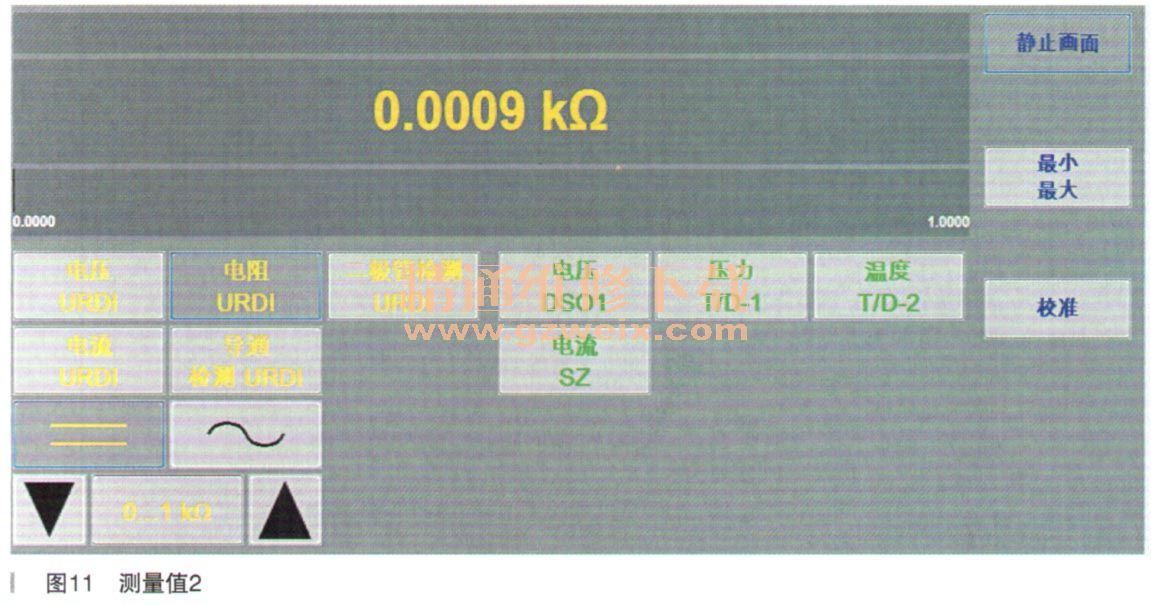

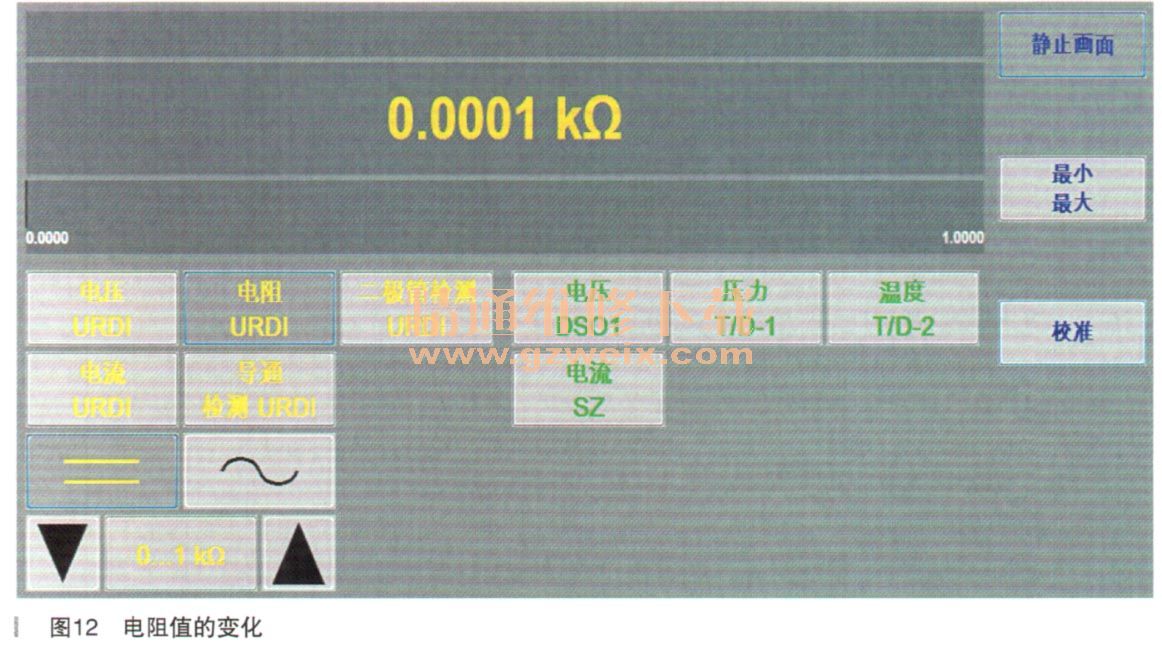

使用VAS6356对车辆气囊电路T41/7-234T50/11测量，结果如图11所示。抖动线束及再次拔插开关插头后电阻值发生变化，如图12所示。

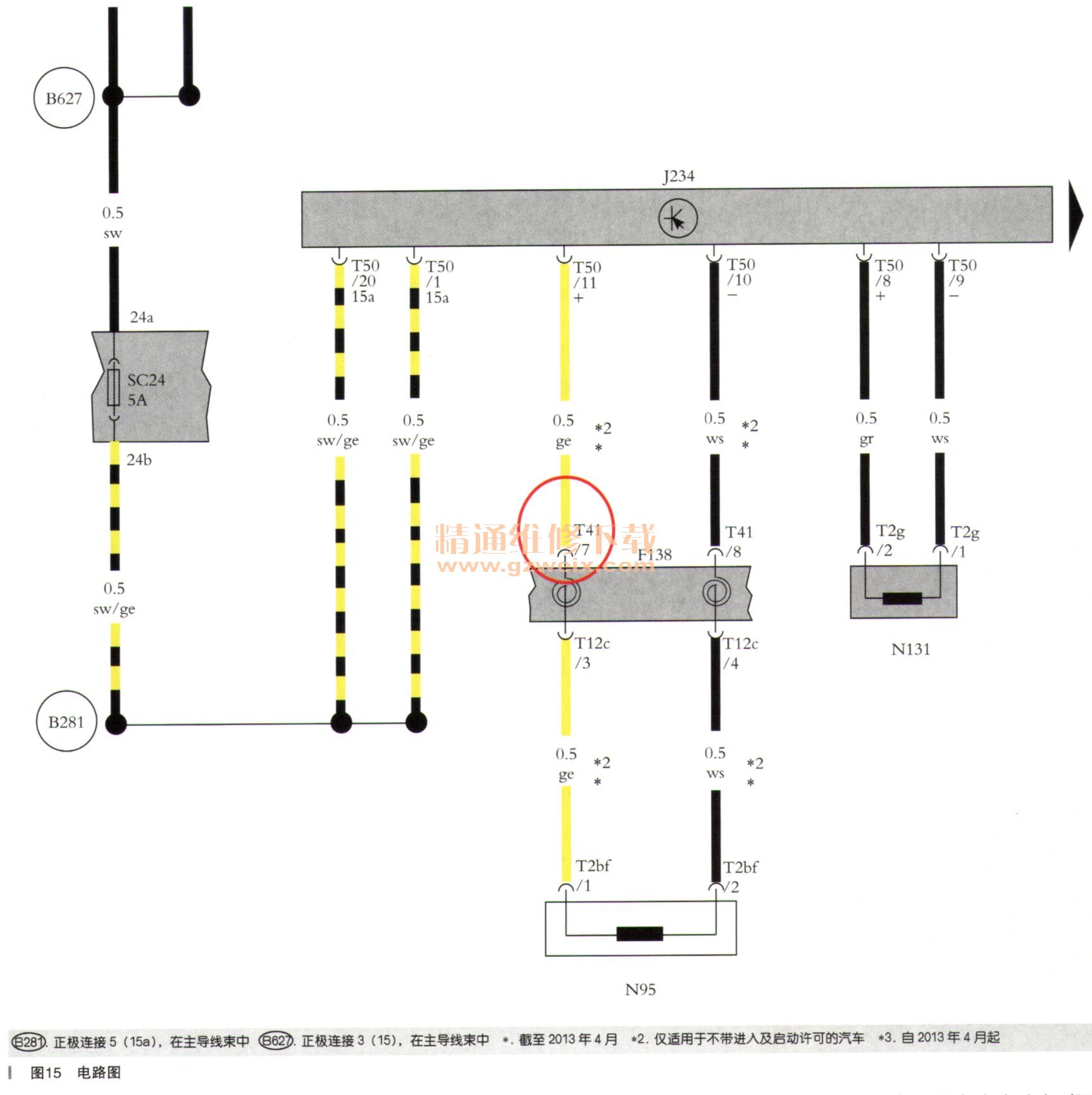

图13和图14中的红色线或圆圈所示为此处处于非正常短接情况。图13是安全气囊控制单元接头，图14是故障点位于组合开关圆圈处，因组合开关有线卡护套，故障点非常隐蔽。电路图如图15所示。

关键词：朗逸
