一辆行驶里程约为1500 km、搭载型号为CREB的3.0 L TSI发动机的2017年上汽大众辉昂轿车。该车因电动行李箱盖无法自动吸合而进厂检修。
    故障诊断：接车后试车验证故障现象，行李箱盖能够自动开启和关闭，但不能自动吸合，操作行李箱盖上的关闭按键，不能关闭行李箱盖。使用故障检测仪6150B读取故障代码，舒适系统内存储了2个故障代码，分别为“03250 009行李箱盖关闭辅助装置电动机，断路或对搭铁短路”和“0220208行李箱盖关闭辅助装置，位置锁止，不可信信号”。
    读取相关数据流，发现行李箱盖电动机（V444）、行李箱关闭传感器（G525和G526）、行李箱盖闭锁单元（F256）的数据均正常。‘读取行李箱盖关闭辅助装置电动机（V382）和限位开关（F332和F333）信号，不正常。
    根据上述检查结果结合故障代码进行分析，判断故障点可能是行李箱盖关闭辅助系统（VX16 ）、舒适系统控制单元（J393）及相关线路故障。

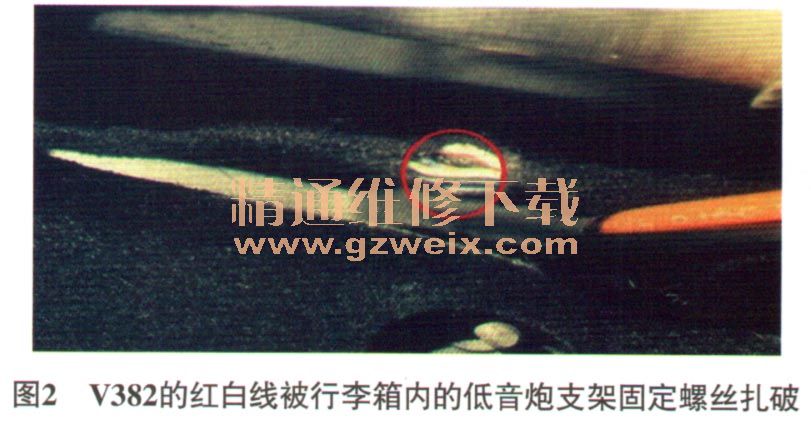

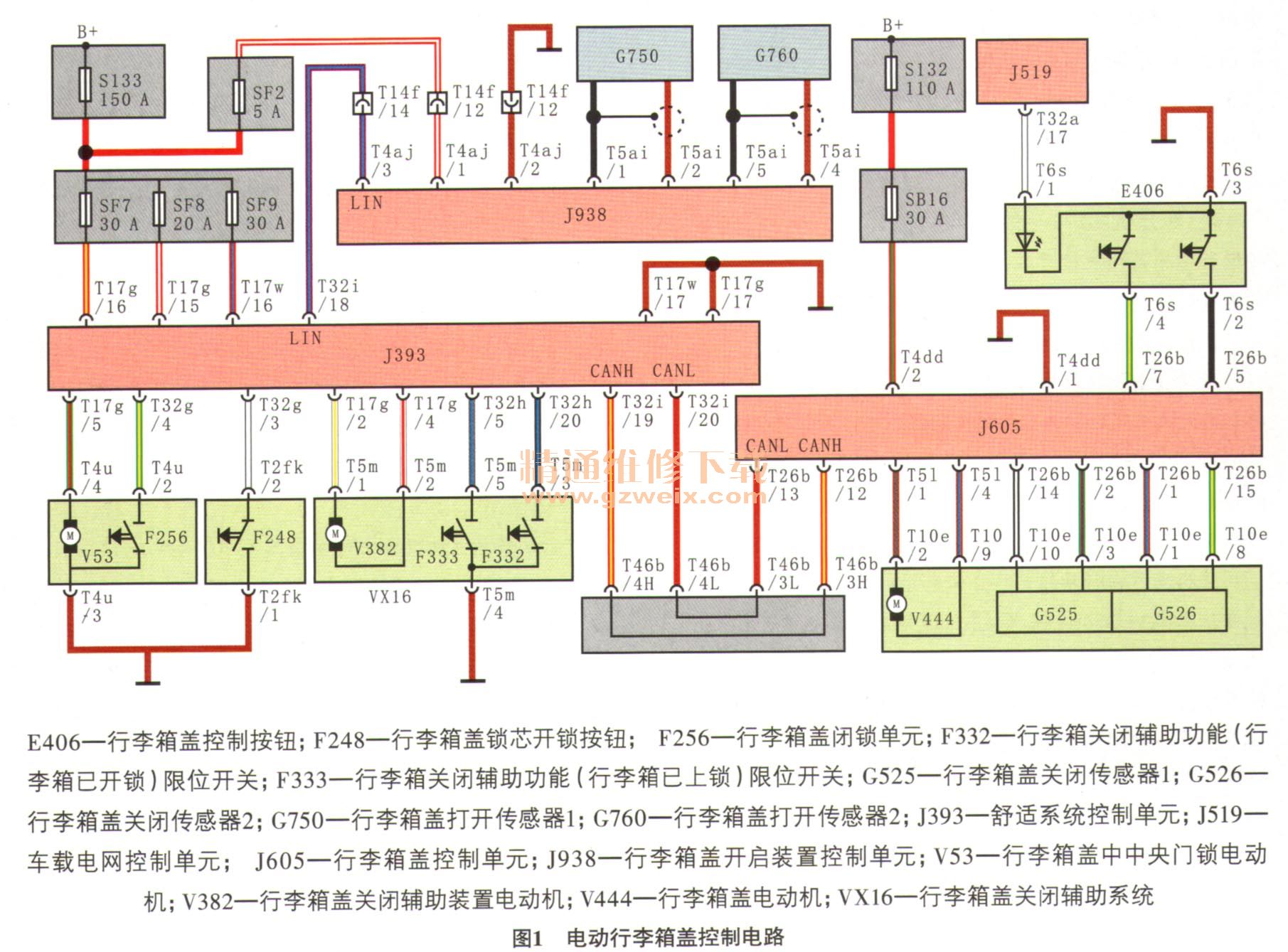

    本着由简到繁的诊断原则对上述可疑故障点进行排查，首先拆卸行李箱盖关闭辅助系统的饰板，根据电路图（图1）测量行李箱盖关闭辅助装置电动机（V382）的线路，测量发现J393与V382之间的红白线存在对搭铁短路的故障现象。顺着线束查找故障原因，发现行李箱内的低音炮支架固定螺栓将V382的红白线扎破（图2）。



    故障排除：对破损线束进行包扎处理后试车，故障排除。
