友情链接：2015款新朗逸无钥匙进入及启动系统组成及其工作原理
    对于配备无钥匙进入及启动（Kessy）系统的2015款新朗逸车，如果有1把有效遥控钥匙在接收器的有效范围内，触摸车门把手上的传感区或按压行李箱盖上的按钮，就能打开车门或行李箱；车主进入车内后，无需拿出遥控钥匙，只要殊下制动踏板，轻按点火开关按钮，发动机即可启动。

    1 无钥匙进入及启动系统的组成

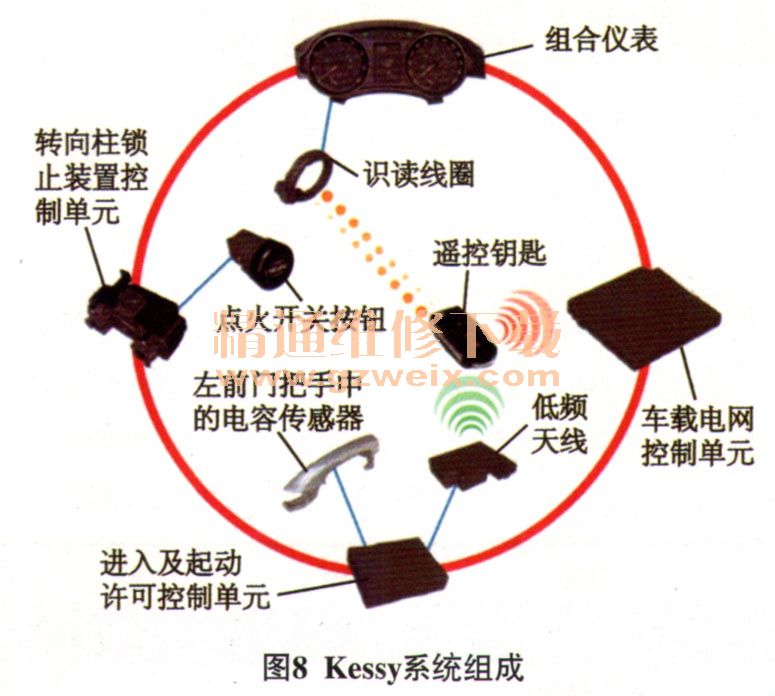

    如图8所示，Kessy系统由车载电网控制单元、进入及启动许可控制单元、转向柱锁止装置控制单元、点火开关按钮、识读线圈、左前门把手中的电容传感器、低频天线、遥控钥匙、组合仪表及相关线束组成。

    2 无钥匙进入及启动系统的工作原理
    2.1无钥匙进入功能的工作原理
    无胡匙进入功能的工作原理如图9所示，当手部靠近驾驶人侧车门外把手时，其内部传感器的电容将发生改变。进入及启动许可控制单元识别到传感器电容的变化，并认为有人靠近车门外把手或有上车的意愿。当遥控钥匙被识别为已授权，Kessy系统将发出解锁指令。其详细步骤如下。

   （1）进入及启动许可控制单元读取门把手发出的唤醒信号。当手部放入门把后，门把手内部的传感器会感应到电容的变化，并将此信号传送给进入及启动许可控制单元。
     （2）进入及启动许可控制单元通过其所控制的低频天线发送低频信号给遥控钥匙。
     （3）遥控钥匙被低频信号激活后，发送高频信号（钥匙ID码），通过带有高频接收天线的车载电网控制单元将高频信号传递给进入及启动许可控制单元。
     （4）进入及启动许可控制单元确认是不是该车的遥控胡匙，如果是该车的遥控钥匙，那么就将遥控钥匙的授权发送给车载电网控制单元，同时进入及启动许可控制单元通过低频天线发送开门指令给遥控钥匙，胡匙将高频开门指令发送给车载电网控制单元。
     （5）车载电网控制单元把对遥控钥匙的认证结果反馈给进入及启动许可控制单元，并通知门锁控制单元解锁车门，同时所有转向信号灯闪烁2次指示车辆已解锁。

    2.2无钥匙启动功能的工作原理

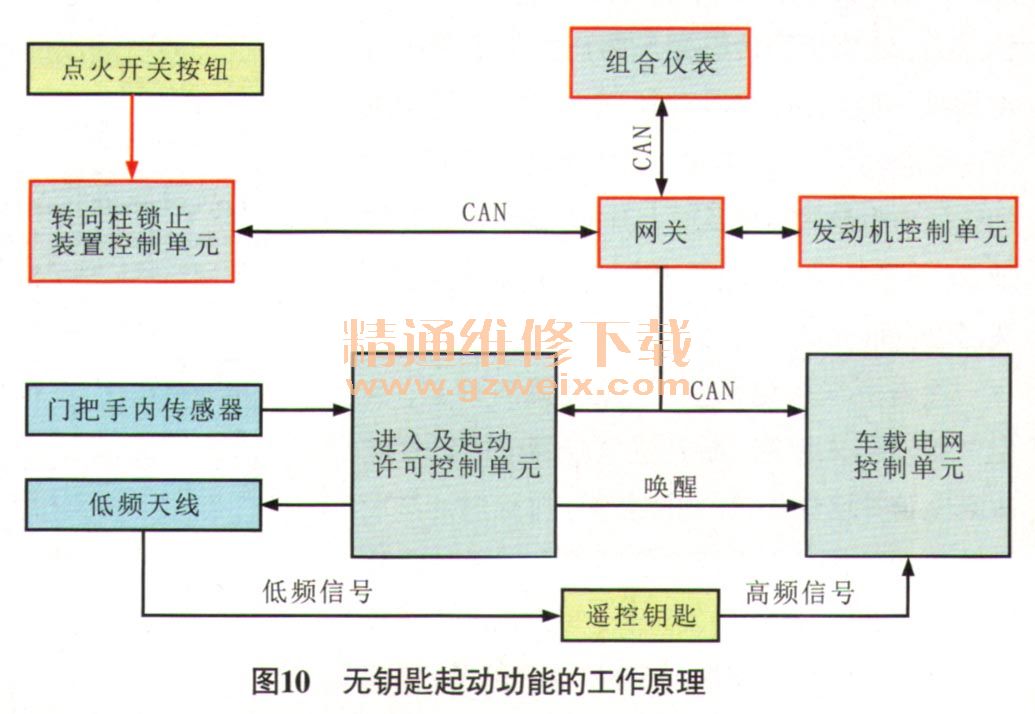

    无钥匙启动工作原理如图10所示，当已授权的遥控胡匙位于驾驶室内，按下点火开关按钮，转向柱锁解锁，点火开关接通，且允许启动发动机。其详细步骤如下。

   （1）按下点火开关按钮，转向柱锁止装置控制单元收到信号后，将需要启动的信号请求通过CAN总线传递给网关，再由网关传递给组合仪表。
   （2）组合仪表收到信号后，发出防盗信息的请求给进入及启动许可控制单元。
   （3）进入及启动许可控制单元通过其控制的低频天线发送低频信号给遥控钥匙，同时唤醒车载电网控制单元。
   （4）遥控钥匙被低频信号激活后，发送高频信号（钥匙ID码）给车载电网控制单元。
   （5）车载电网控制单元通过网关将遥控钥匙的防盗信息发送给组合仪表。
   （6）组合仪表和转向柱锁止装置控制单元验证防盗信息，防盗信息通过后，转向柱锁止装置控制单元解锁转向盘；组合仪表和发动机控制单元也验证防盗信息，防盗信息通过后，可以接通点火开关及启动发动机。
