一辆行驶里程约3万km、装配1 ACST发动机,搭载OAM 7挡双离合变速器的2017年上汽大众朗行轿车。用户反映:该车发动机不能启动。
检查分析:维修人员接车后,首先进行试车。踩下制动踏板并按下启动装置按钮E378,启动机没有任何反映,但是组合仪表上的指示灯能正常亮起。使用蓄电池检测仪检测蓄电池,检测结果显示蓄电池良好。
接下来使用故障诊断仪6150D检测车辆所有控制单元的故障码,发现发动机控制单元、电子中央电气系统存在故障。查看发动机控制单元的故障码,发现存在3个故障码:01557----含义为:启动机启动端子50返回信息对正极短路;01 BF6—数据总线诊断接口请读取故障代码;01550—启动机不能转动机械卡死或电器故障(图1)。检查电子中央电气控制单元的故障码,发现存在1个故障码03444,含义为:启动机点火开关不可信信号(图2)。

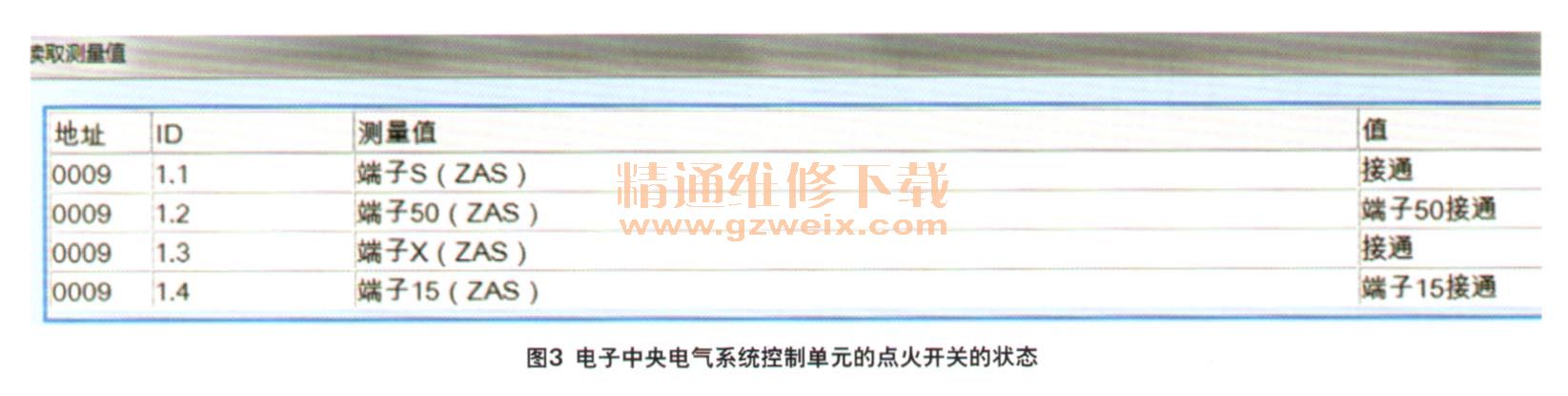

根据故障码含义及以往维修此类故障的经验,初步分析造成该车的故障原因是启动机及启动机相关线束、电子转向柱锁E LV及启动装置按钮等存在故障。按下启动装置的按钮,组合仪表上的指示灯亮起,检查发现端子15、端子X、端子50和端子S的状态都是“接通”,而在没有踩下制动踏板的状态下按下启动装置的按钮,端子50的状态在正常情况下不应处于“接通”状态(图3)。
