大众新桑塔纳驱动系统无法进入
来源:本站整理  作者:佚名  2018-09-21 09:10:14

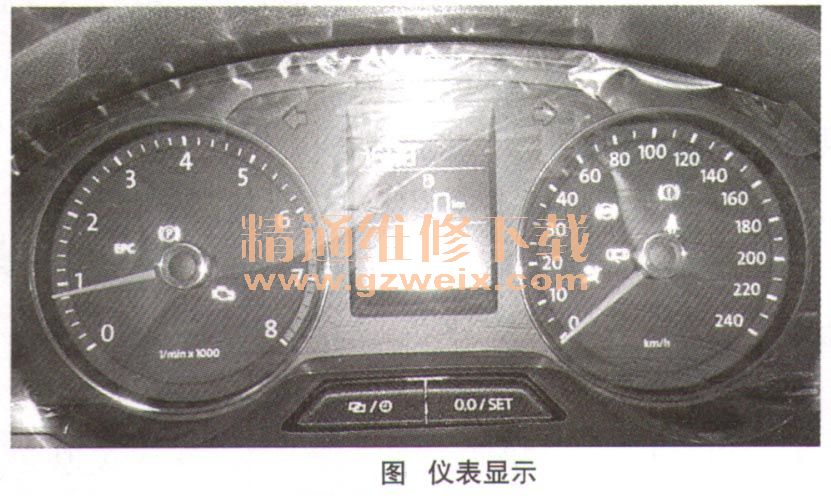

    一辆行驶里程仅有10km的大众桑塔纳商品车辆,由于停放时间较久导致蓄电池完全无电,并电启动不着,同时发现仪表上发动机故障灯、ABS灯、安全气囊灯全部报警(如图所示)。

    故障诊断:首先自然是连接诊断仪,试图通过诊断仪去读取故障码。进入系统后发现发动机系统、变速器系统、ABS系统均无法到达。
    经过维修技师的检修后判断,3个系统均无法到达的根本原因是发电机损坏,另外发动机控制单元、ABS控制单元损坏。但是订货更换匹配并对ABS在线编码之后,车辆能顺利启动,可是对ABS设定却遇到了问题。
    因为ABS控制单元始终报出C 11400助力过度匹配未进行(主动静态)故障码,而此时变速器也存在1个故障码P0613变速器控制单元处理器有故障(静态)。
    对ABS控制单元报出的C 11400故障码,按步骤操作的话是可以在匹配里面完成的,步骤是进入03 →输入访问认可→ 40168显示成功后→选择匹配通道可输入数值1~15,但是诊断仪页面始终跳出控制单元发出无相应方框,从而无法完成设定,因此该C 11400故障码无法解决了。
    该故障一下子没有更好的办法,唯有再考虑变速器控制单元,为啥该车这么多控制单元会同时损坏呢?而ABS控制单元无法匹配和变速器控制单元损坏有关系吗?带着这个疑问,笔者觉得还是先从变速器控制单元入手看看。
    进一步检查了变速器控制单元的供电和搭铁,均无异常,只有代换一个全新的变速器控制单元,再次通过诊断仪来读取故障码,却意外发现诊断仪又无法进入所有驱动系统了。再把全新变速器控制单元安装到正常车辆上,则进入系统正常。由此说明无法进入系统并不在控制单元本身,而可能是车辆通信线路存在着问题了。
    由于是驱动系统都无法进入,因此首先怀疑是驱动系统CAN线存在问题。经测量驱动CAN波形,发现高位线为0.92V,低位线为0,说明驱动CAN线低位线存在与搭铁短路情况了。
    由于该车发电机、发动机控制单元、ABS控制单元、变速器控制单元全部损坏,应该是由于发电机电压过高所导致的。可是该故障都发生在驱动总线上,结合目前发现的驱动CAN低位线对地短路,说明问题只有两个可能:①总线存在对地搭铁情况;②总线上其他控制单元依旧内部还有损坏。由于该车为还没卖出的商品车,因此线路损坏的可能性基本为0,只能继续考虑驱动CAN线其他的控制单元是否被高电压击穿损坏。结合电路图驱动系统上只剩下一个转向机控制单元挂在驱动CAN上。接下来看看是否转向机控制单元存在问题了。
    其实检查转向机比较简单,只需要拔下其插头就可以了。经拔下转向机上插头后,发现驱动CAN线波形恢复正常。至此说明转向机控制单元也同时损坏了。
    经更换一个全新的转向机之后,故障解决。
