一辆行驶里程约7.6万km、配置1.6L发动机的2013年大众新桑塔纳轿车。用户反映:该车行驶中开启空调,能听到车身右前方一异响声,加油门在1200~1400r/min时异响明显,空调制冷效果不好。

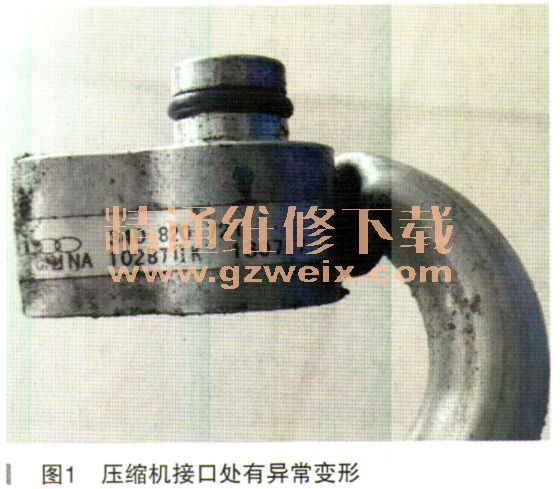

故障诊断:技师初步判断异响和空调系统有关,而且异响位置应在空调压缩机附近,连接压力表,系统高压1.7MPa,低压0.25MPa,还算可以。询问客户之前的车辆状况,客户说刚经过事故维修,这就让技师警觉起来了。于是对空调管路再次进行细致的查看,顺着管路走向检查,终于发现在压缩机接口处有异常变形,如图1所示。
管路的弯曲会导致冷媒134。的流动失去平衡,气液撞击管壁产生震动异响。变形接头安装在压缩机位置,符合听到异响产生的位置。
找到故障原因后,维修作业就简单了。更换压缩机管路,重新加注134a,空调制冷有明显改善。经过试车,运转10~30min观察,异响消失,故障排除,与车主确认交车。
然而好景不长,过了不久客户又来了,说是空调制冷良好,异响虽然减轻了但还是有,希望可以彻底解决。
技师打开空调检查,判断异响来自于震动,还是和空调系统有关。压力表显示系统高压又达到1.7MPa,低压0.25MPa。反复思考整个加液过程,没有不妥啊,是不是环境温度的影响?因为正值当地气温39°,温度越高,系统压力越
大。尝试用洗车机水枪对散热冷凝器进行冲洗散热,发现高压端压力下降,异响也消失了。

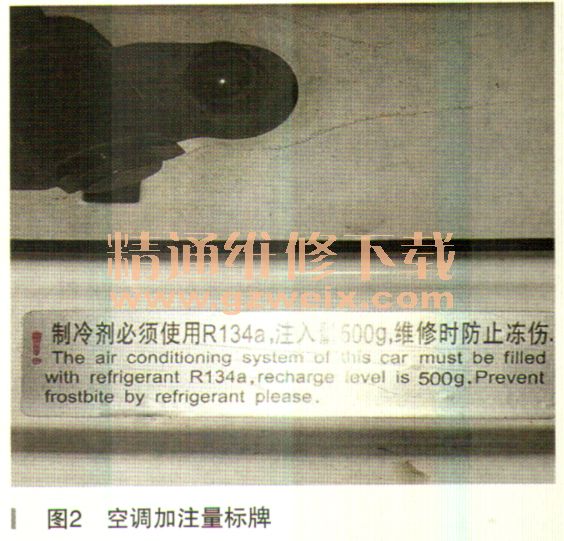

每台车都会有空调加注量标牌,写明冷媒型号种类及加注量,如图2所示。
考虑到气温对空调系统压力的影响,技师选择在室外高温热车状态下,适当排放一部分空调系统中的134a,直到降至高压1.5MPa,低压0.2MPa,故障彻底排除。
故障总结:第一次对空调故障及异响的判断思路是对的,但是更换完空调管时,技师按平时经验参照压力表添加134a(高压1.3~1.7MPa,低压0.15~0.25MPa)没考虑特殊的气候原因,忽视了空调系统的负载与压力会随着环境温度而变化。
此车维修中,尽管压力值在极限范围内,但极限值在某些特定的条件中,不代表没有间题,比如参考当地的特殊气温条件。
