大众新桑塔纳轿车雨刮故障检修
来源:本站整理  作者:佚名  2021-10-08 08:30:23

     一辆行驶里程约3.3万km、装配DLX 1.5L发动机和5挡手动变速器的2018年上汽大众新桑塔纳轿车。用户反映:该车雨刮间歇挡及雨刮的维修保养模式功能不能用。

    检查分析:维修人员接通点火开关,拨动雨刮开关,发现雨刮的快挡、慢挡及点动挡正常工作,但间歇挡及雨刮的维修保养模式功能不能用。维修保养模式是将钥匙从点火开关中拔出后,向下拨动雨刮开关,雨刮会向上运动一段距离,方便更换雨刮片。
    用故障诊断仪VAS6150E检测车身控制单元BCM,未发现故障存储。查看雨刮开关的间歇挡数据,显示雨刮开关的间歇挡已经接通。而雨刮的点动挡与维修保养功能共用一个挡位,表明雨刷开关是正常的。
    查看电路图得知,雨刮开关有4根线,1号线是高速挡供电,2号线慢挡、间歇挡及点动挡供电,3号线是复位信号线,4号线是雨刮电机搭铁(图1)。考虑到雨刮的慢挡、间歇挡及点动挡是由电机的2号线接通供电才可以工作,而雨刷的慢挡是正常的,说明雨刮电机及其线路是正常的。

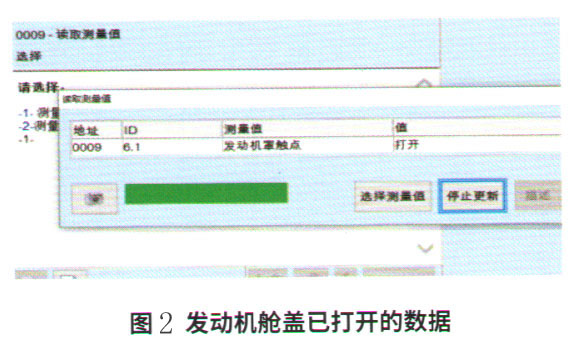

    雨刮开关、电机及相关线路是正常的,难道是BCM出现问题。对BCM进行在线编码,编码成功后发现故障依旧。检查BCM的数据,发现存在发动机舱盖已打开的数据(图2)。由维修资料得知,只有配置自动起停功能的车型才配有发动机舱盖开关,而BCM的73a/27号线就是发动机舱盖开关的信号。该车发动机舱盖开关的数据一直显示打开状态,肯定不正常。

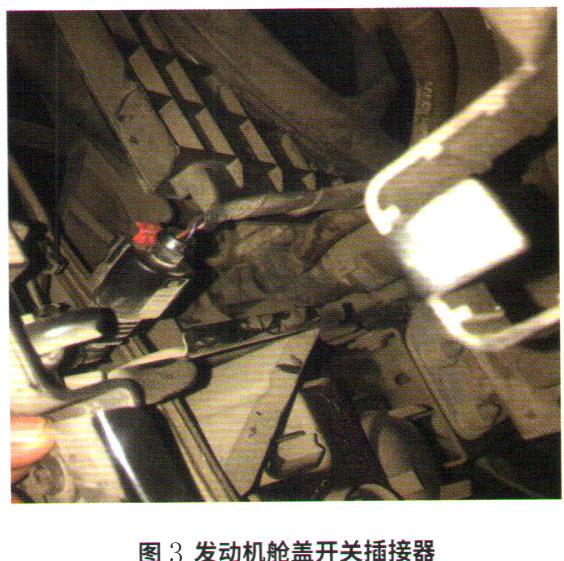

    发动机舱盖开关插接器安装在蓄电池前方(图3),拔下插接器后雨刮功能恢复正常,BCM数据流中发动机舱盖开关的数据也恢复正常(图4),这说明是发动机舱盖开关的问题。发动机舱盖开关与发动机舱盖锁是一个总成,不能单独更换,只能更换发动机舱盖锁总成。

    故障排除:更换发动机舱盖锁总成(图5),故障排除。
