两凸轮轴第一道支撑处都有拉伤情况,进气凸轮轴较为严重。相应的气门室盖第一道支撑处也被拉伤。
为什么这些地方损伤后,凸轮轴调节就会过迟呢?
滞后调节:N205调节阀顶针收缩,B腔压力增大。相对外转子来说,外转子不动,阀片带动凸轮轴被逆时针转动一定角度,气门开启时间被滞后。
提前调节:N205调节阀顶针压下,A腔压力增大。相对外转子来说,外转子不动,而阀片带动凸轮轴被顺时针转动一定角度,气门开启时间被提前。
N205调节阀阀芯顶针推动VVT阀芯,从而改变油道转换(如图4所示)。
VVT阀芯与凸轮轴内转子及凸轮轴上油道对应。
VVT阀芯为反向螺纹,旋转到位后,各油道和凸轮轴及内转子上圆孔一一对应(如图5所示图中虚线)。

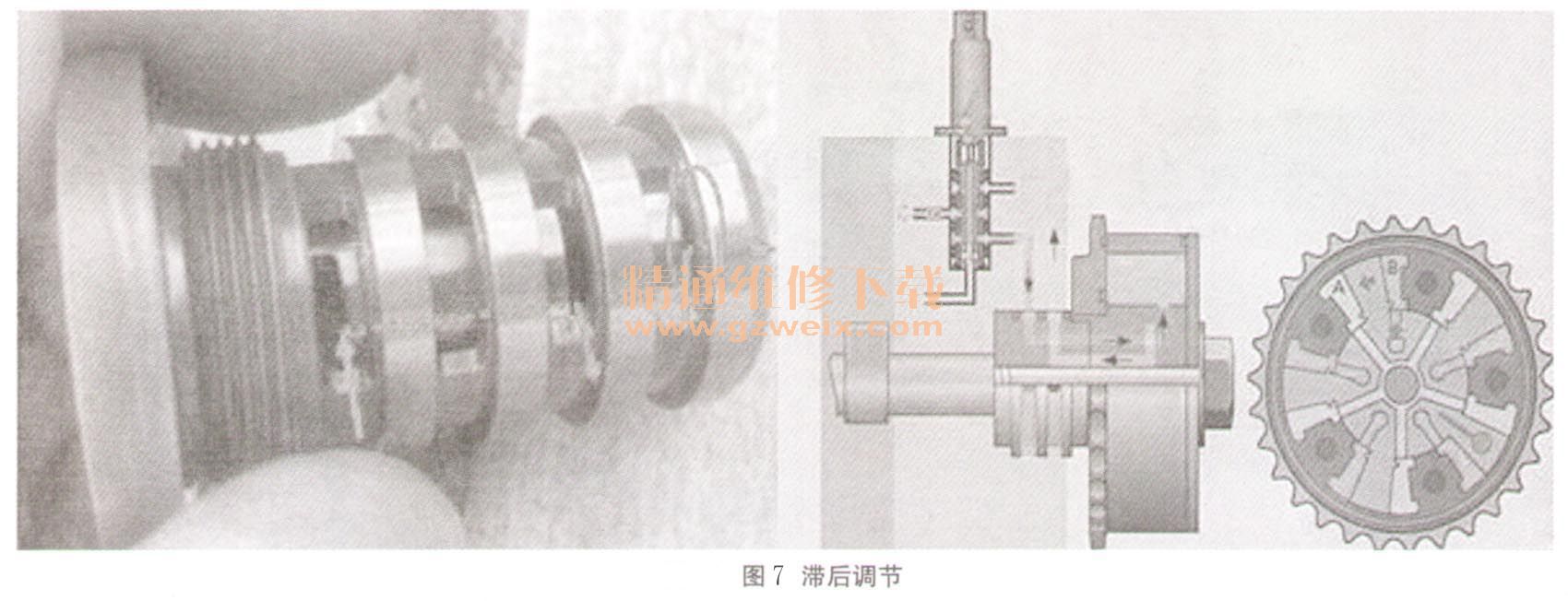

自由状态下的阀芯(相当于N205顶针收缩),此时油道1与3接通,机油从油道1进入B腔,致使B腔压力增大(如图6所示);A腔内机油通过图中圈处从回油道5排出(如图7所示),A腔压力减小,所以凸轮轴逆时针转动,此为滞后调节。
将阀芯压到底(相当于N205顶针伸出到极致),油道1与4接通,A腔压力增大(如图8所示);油道3与回油道2接通,B腔机油经回油道2排出,所以凸轮轴顺时针转动,此为提前调节。
