大众辉昂右后车门氛围灯不亮检修
来源:本站整理  作者:佚名  2018-10-11 08:53:35



    一辆配置CRE发动机的大众辉昂轿车。该车右后车门氛围灯不亮。
    故障诊断:读取故障码:B 15BD04右后车门轮廓照明灯1损坏。
    首先熟练电气控制原理及控制逻辑,而环境照明灯的控制逻辑图(如图1所示),可见J1124环境照明控制单元上分别有LIN 1,控制前部中控台氛围灯、左前后门车门背景照明灯及后部空调器操作氛围灯;LIN2则控制着右边前后门背景照明灯和仪表轮廓照明灯;饮料罐托架氛围灯和车顶轮廓照明灯等由硬线连接。因为右边前后门共用一条LIN线路,而前门氛围灯正常点亮,因此可以怀疑的原因:L202右后氛围灯本身损坏或者L202相关线路存在故障了。

    通过诊断仪读取的故障码指向非常明显,但是检查工作还是要一步步检查到位。本着先易后难的原则,首先对线路进行检查,根据L202氛围灯的电路图,开启氛围灯用万用表测量L202的T4be/1和T4be/4针脚工作电压为12.16V,测量T4be/2和T4be/4针脚工作电压为7.58V,关闭氛围灯测量T4be/2和T4be/4针脚T作电压为11V”测量T4be/1和T4he/4针脚的电压测量值为12V,而T4be/2和T4hP/4针脚有电压降,说明环境照明控制单元J1124通过LIN线控制的线路无异常。用万用表测量氛围灯T4be/ 1和T4be/4针脚的电阻时,发现电阻值为无穷大,测量右前门氛围灯电阻值为15-40f、。至此,基本可以确定该故障是由于右后车门轮廓照明灯L202内部断路所导致的。
    订购右后门氛围灯,更换后试车,氛围灯可以正常点亮,至此故障排除。
    故障总结:该氛围灯的故障比较简单,相比传统车型更多嚎头的是,该车内氛围灯可以实现多种颜色的变换,其源于LED光源可利用红、绿、蓝三基色原理,在计算机技术控制下使3种颜具有256级灰度并任意混合,即可产生256×256×256=16777216种颜色,因为不同颜色波长不一样,采用输出不同的波形和脉宽调制,即调节LED灯导通的占空比来实现颜色的切换。同时氛围灯是由J1124控制单元通过LIN线控制,占空比不同则颜色也不同,以下是正常情况下使用示波器进行电压测量,查看波形:

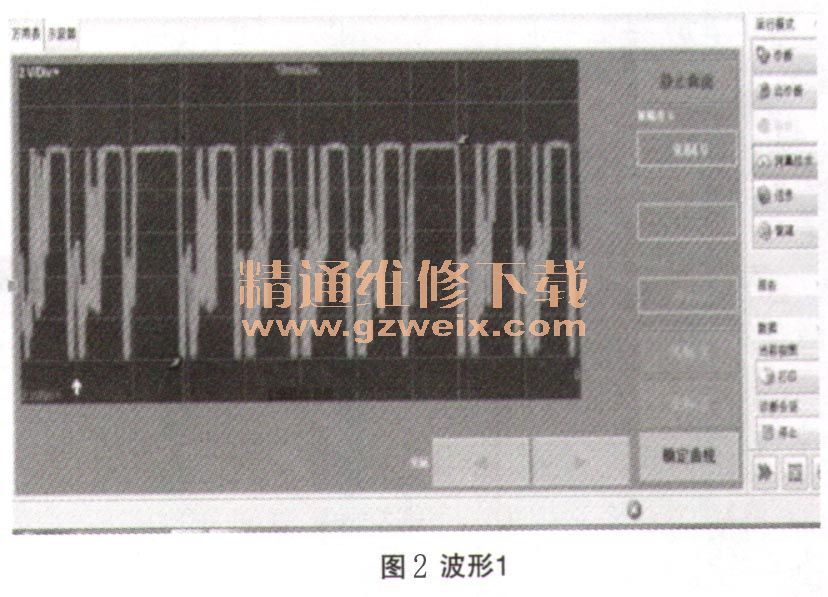

    (1)蓝色氛围灯的波形(如图2所示)。

    (2)白色氛围灯的波形(如图3所示)。

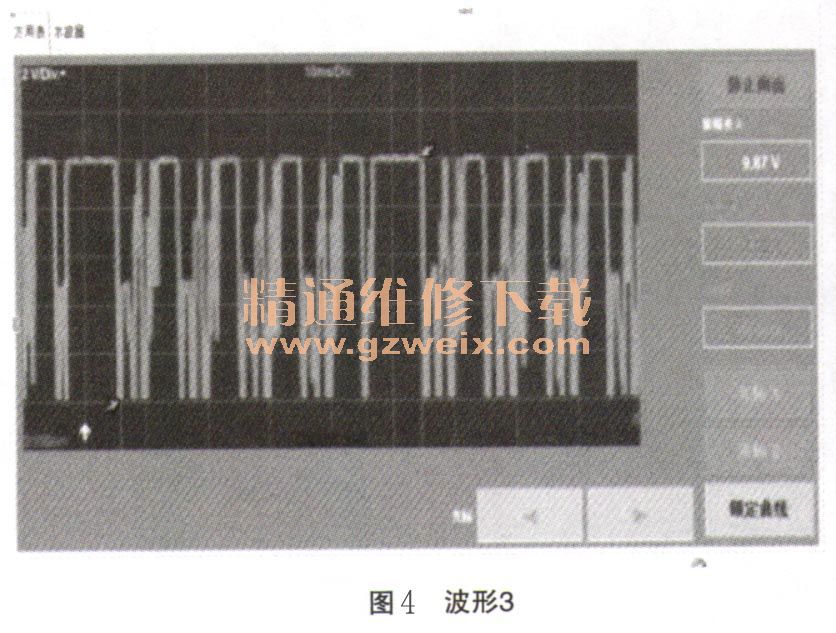

    (3)氛围灯关闭时波形(如图4所示)。


相关资料:2016年起大众辉昂(Phideon)维修电路图

关键词:辉昂
