一辆行驶里程约6600km、配置1.4T发动机的2016年大众凌渡轿车。该车仪表上OBD、EPC、ABS、ESP故障灯点亮，发动机剧烈抖动处于应急状态，加油无力。

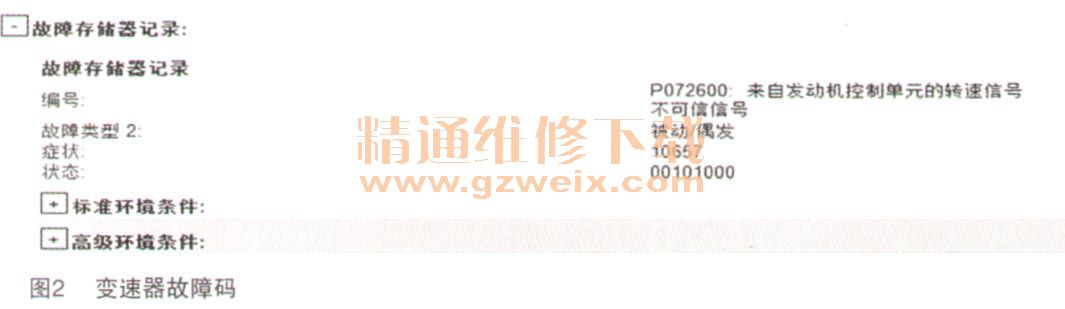

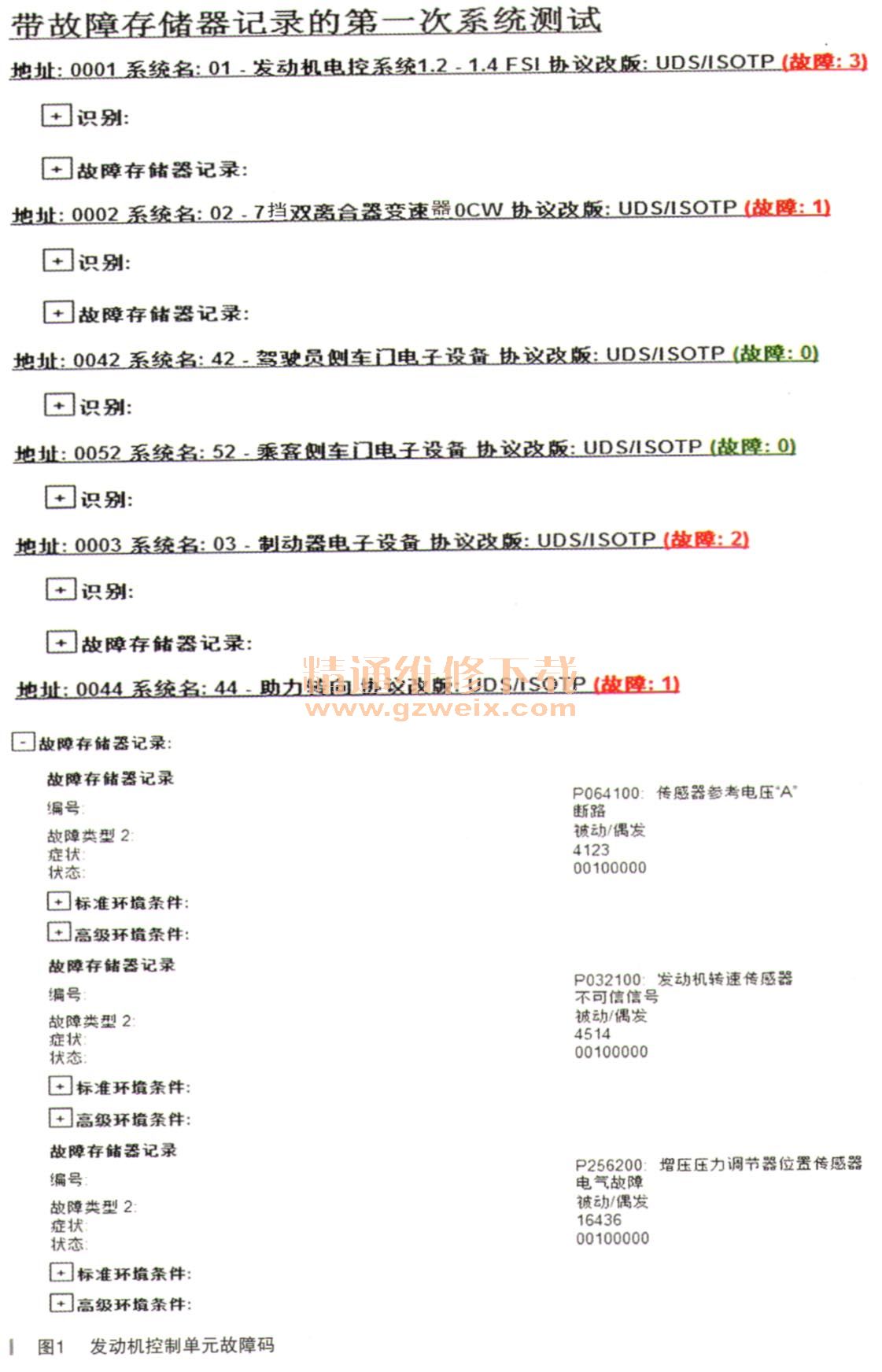

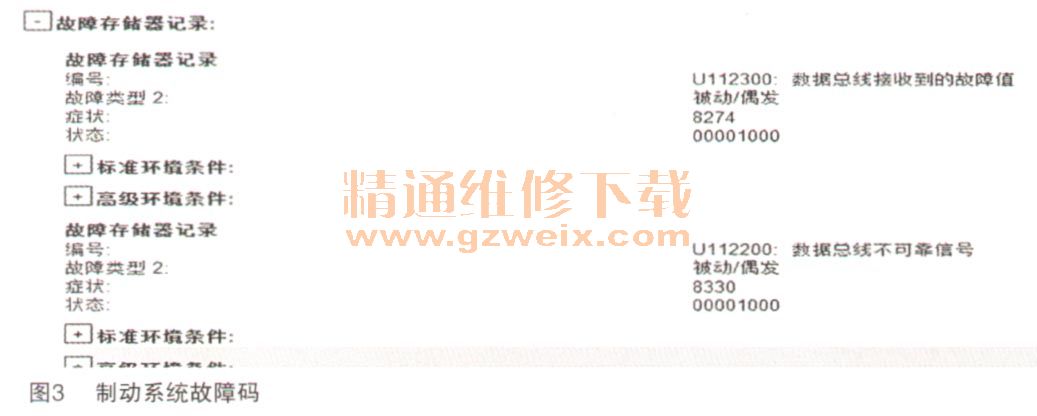

故障诊断：使用VAS6150进行检查，车辆多个系统均有故障码，如图1～图3所示。
从故障码来分析，02、03、44里面故障码主要是由于丢失了发动机传送的数据而引发，故障点应该在发动机上。
从发动机控制单元里面报出的3个故障码来看，切入点应该放在P064100传感器参考电压“A”断路这个故障码上。现在的关键点是分析出是由于传感器参考电压“A”引起了其余的故障码，还是由于G28或G581传感器故障引起了P064100传感器参考电压“A”断路这个故障的出现。

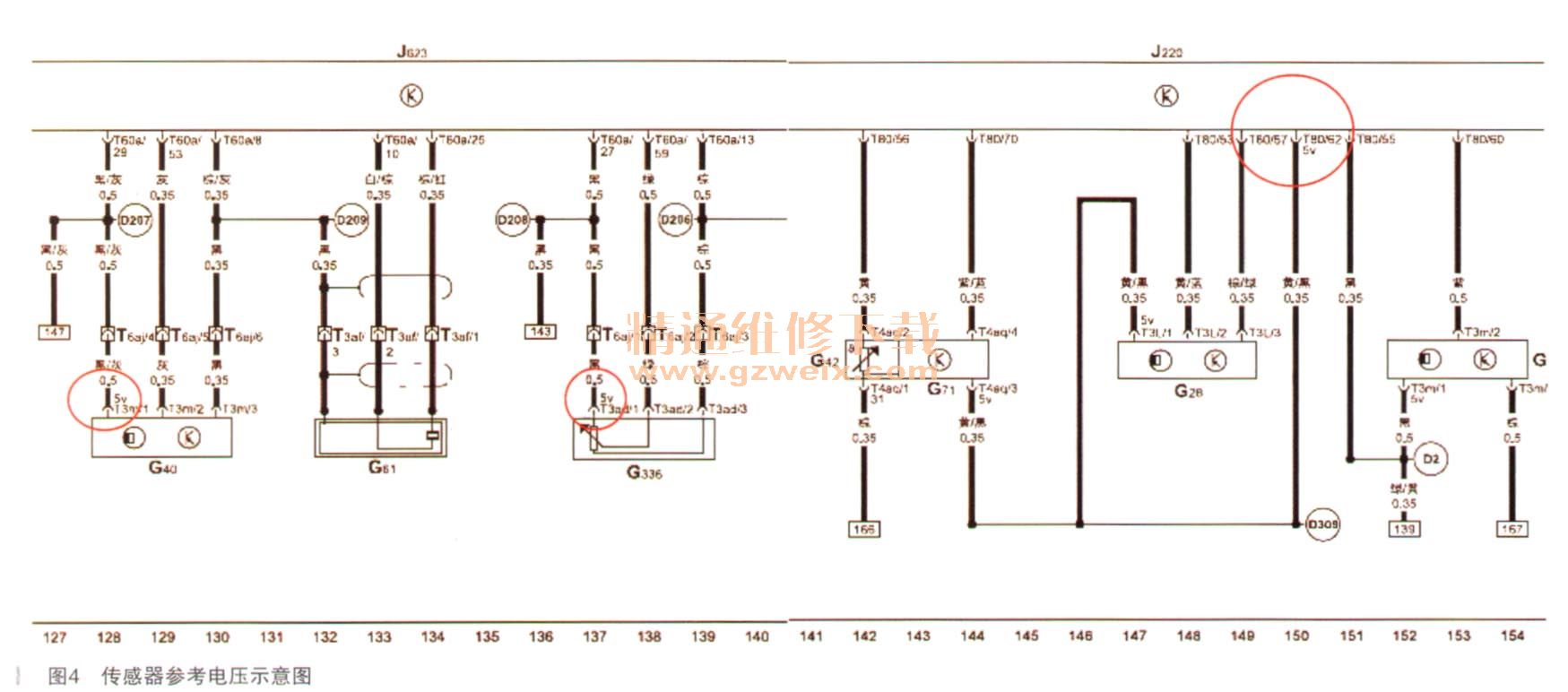

分析“P064100传感器参考电压‘A’断路”，那么什么是传感器参考电压呢？传感器参考电压主要是指发动机输出的5V或12V标准电压，该结构避免了由于电源电压波动而引起传感器信号的波动。从电路图中也很好能分辨出，如图4所示。

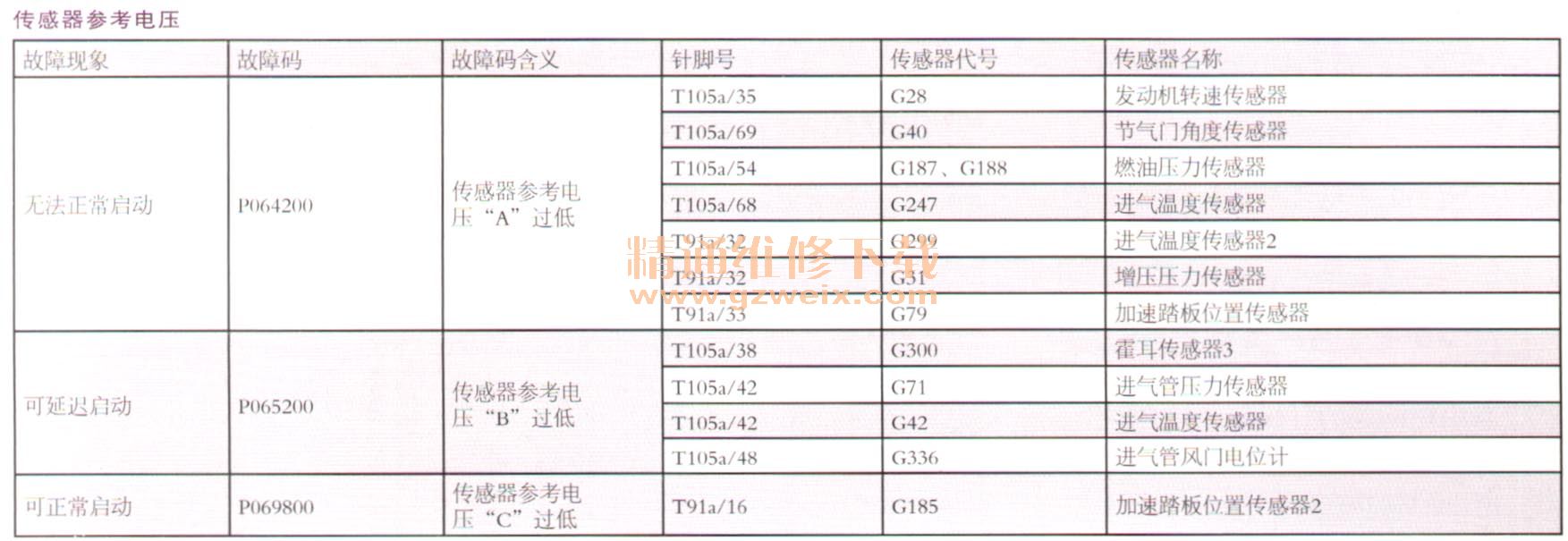

从电路图上看使用5V供电的传感器非常多。如果全部是一组供电的话，当出现问题的时候发动机会完全停止工作，我们检查起来也比较困难，所以控制器采用了多组5V输出，这就是A/B/C电路的由来，如表所示。
