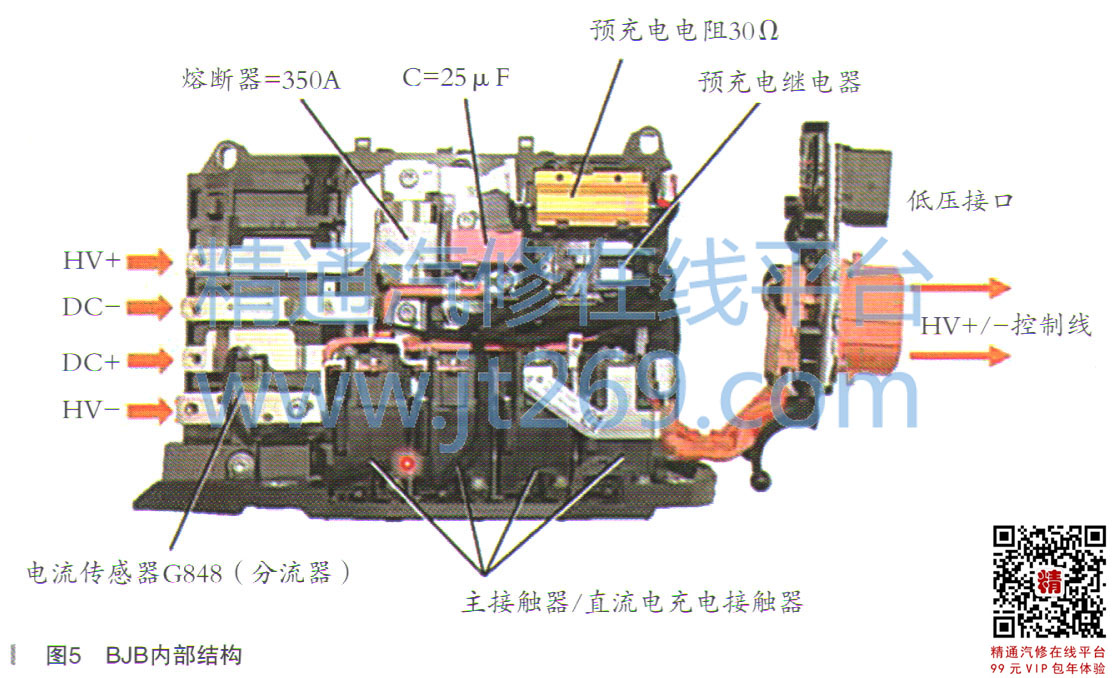

该车的BJB开关盒安装在高压蓄电池内部，也叫开关盒，顾名思义就相当于一个开关，控制接通或断开高压蓄电池与外部之间的连接。BJB开关盒内部结构和外部剖面图分别如图5、图6所示。图5左侧4个接头中，HV＋/HV－是交流充电经过功率电子装置JX1整流后的输入，而DC＋/DC－则是直流输入。在BJB开关盒中有用于高压控制的4个继电器，也就是主接触器／直流电充电接触器，分别控制HV＋/HV－/DC＋/DC－的4个端子连接到高压蓄电池包。该4个继电器分别为电源接触器1和2（J1057、J1058）以及直流电充电接触器1和2（J1052、J1053），而预充电继电器J1044则为内部的电容提供充电的作用。

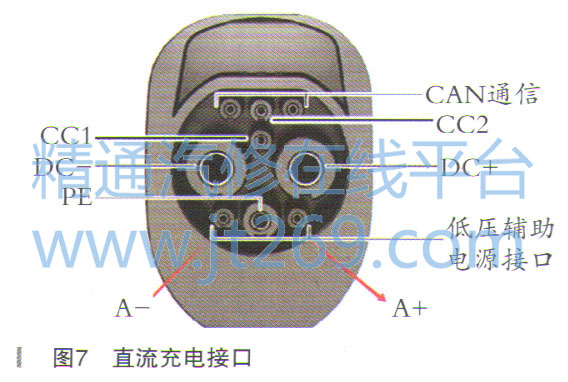

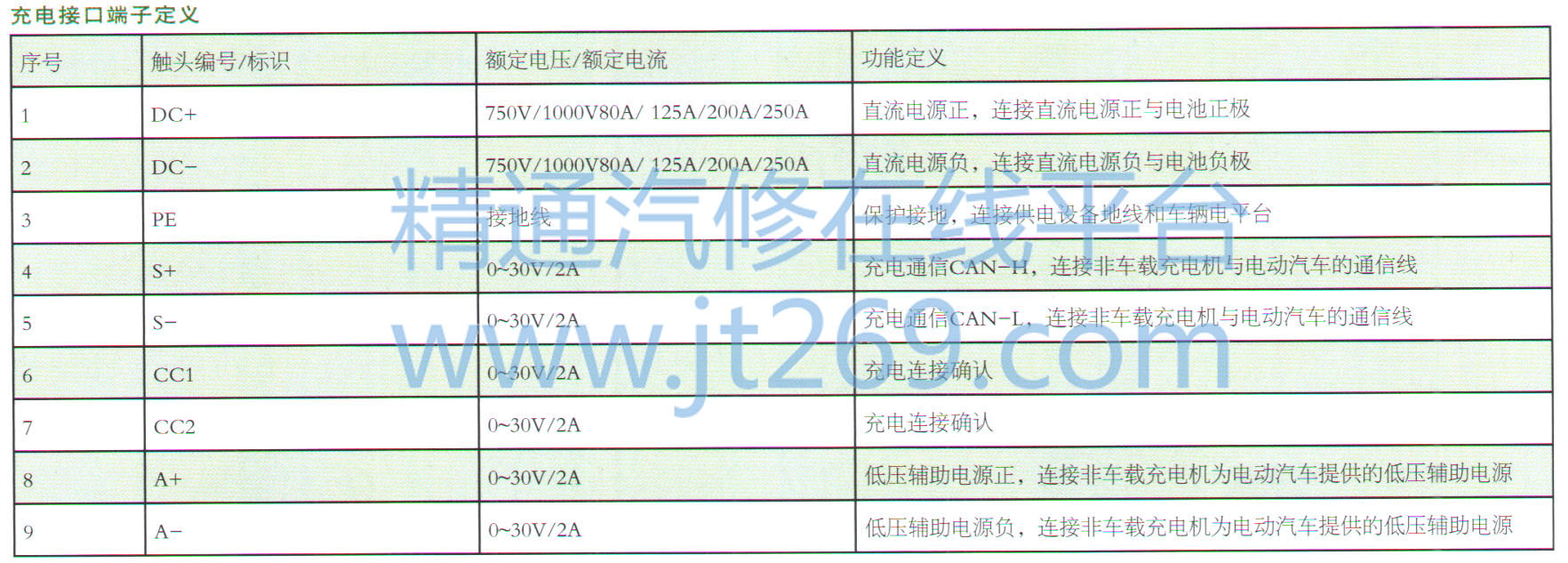

    要熟悉充电的过程，先来了解车辆上直流充电接口相关端子的布局（如图7所示），以及各端子的含义和作用，才能加深对充电逻辑的理解，其直流端口共9个端子，各端子的含义如表所示。

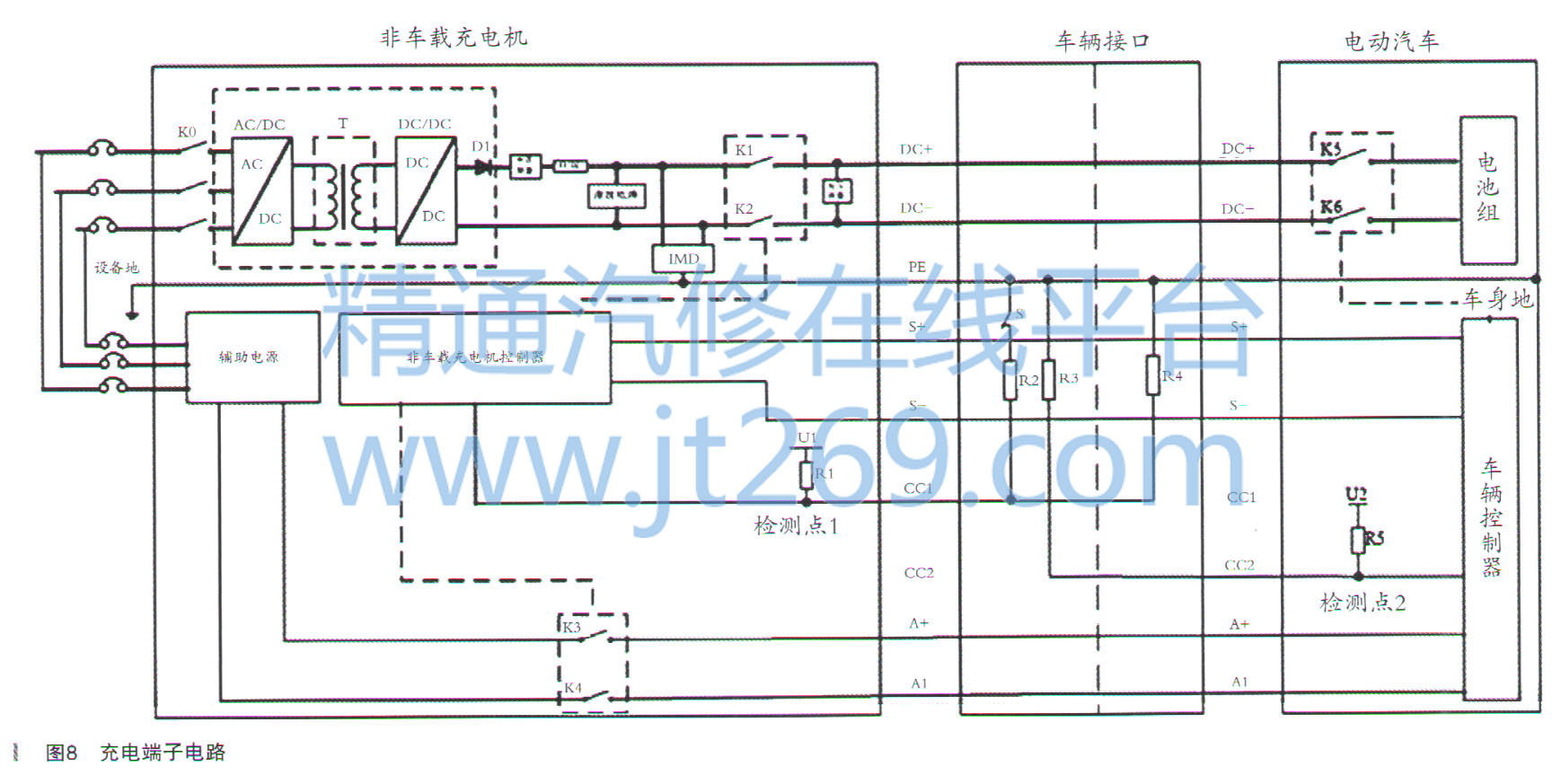

    直流充电接口各端子和车辆的连接图如图8所示，通过图8来展开对直流充电过程的分析：图8中有3个方框，左侧方框代表为充电桩，中间方框为充电桩与车辆充电的插头，右侧方框为电动汽车。具体充电过程：
