一辆行驶里程约1000km，搭配2.4L AF发动机，G06第二代自动变速器的2014款全新君越轿车。客户反映：该车行驶中，仪表和导航显示屏有黑屏，收音机也无法使用，再次重启动后正常，再行驶半个小时后又会出现此故障。
    故障诊断：接车后验证故障现象跟客户反映的一样，首先给车辆进行断电处理，出去试车，2个小时后又出现仪表和导航显示屏黑屏现象。用GDS2查看故障码，如图1所示。

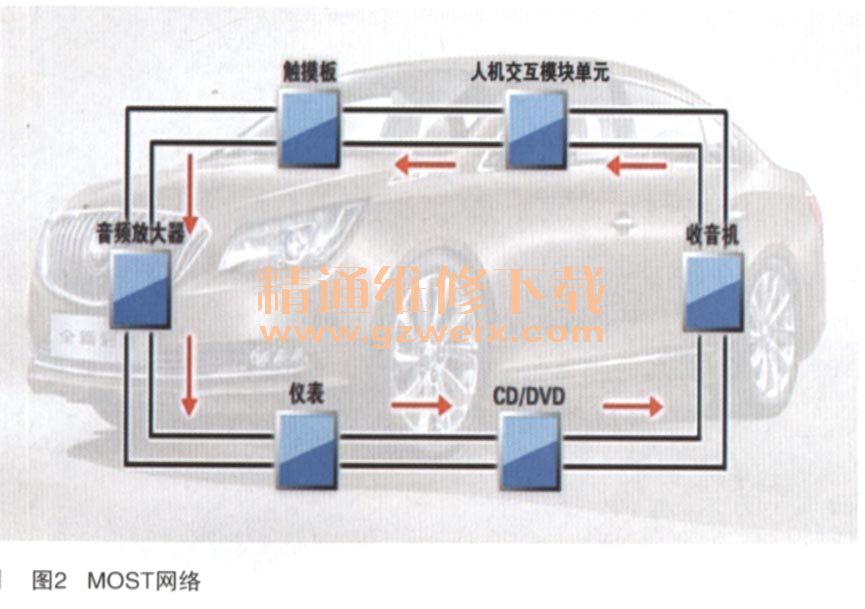

    U150FLIN总线15、U0028MOST总线、U0029MOST总线性能。根据故障现象跟故障码分析，2014款全新君越的娱乐系统与以前有了很大的改变，全新一代的娱乐系统采用的是MOST网络，其网络特点以及相关的控制单元如图2所示。

    杏看数据MOST主节点上行位置数据为1，根据数据以及MOST网络的故障排除逻辑图可以推断出故障点，如图3所示。

    当MOST主节点上行位置数据为1时（收音机作为MOST网络中的网关，既此时收到的逻辑信号为1），可以分析故障可能为仪表以及仪表跟CD/DVD之间的线路，查看仪表跟CD/DVD之间的线路正常，以及链接端子都接触良好。问题应出现在仪表上，更换仪表然后再进行编程配置后故障现象消失。
    故障排除：更换仪表后对客户进行二日回访，故障现象没有再出现，故障排除。
