别克新君越轿车安吉星不工作
来源:汽车维修技师  作者:佚名  2015-09-17 08:37:33

    一辆行驶里程仅3km,配置2 . 0 L发动机(LTD)的2014款别克新君越轿车。这是辆新车,PDI检查时有疏忽,导致客户提车的时候发现安吉星不工作,于是报修安吉星故障。
    故障诊断:此车还没有出公司大门,立即进入车间工位,打开安吉星时发现没有任何反应。
    首先连接诊断仪GDS2检测,看有没有故障码,如图1所示。

    GDS2没有检测到故障,但是在做全车DTC读取时发现一个问题,移动通信接口模块无通信。
    数据显示移动通信接口控制模块已被打了红勾(如图2所示),说明这个模块已经不能正常的连接在网络中。

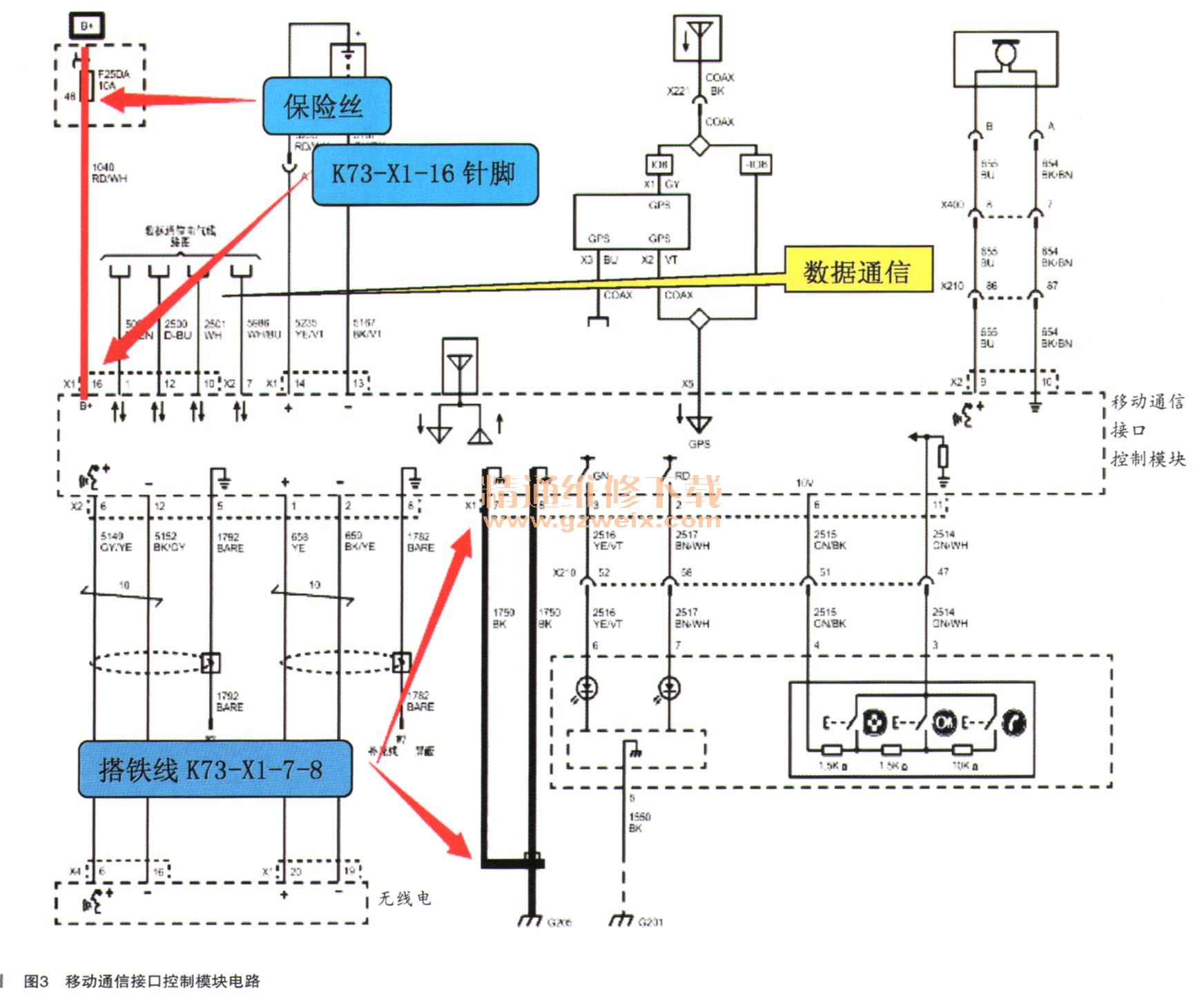

    技师查阅电路图(如图3所示),决定首先检查电源和搭铁:

      (1)检查F25DA 10A保险丝—K73移动通信接口控制模块电源,确认保险丝正常,K73-X1-16号针脚供电正常。
      (2)检查K73-X1-7-8针脚搭铁也正常。
      (3)电源和搭铁正常,检查网络通信线束也没有发现异常,测量终端电阻为60Ω。
      (4)根据测量结果基本判断为模块内部故障,需要更换移动通信接口控制模块。
    既然怀疑是移动通信接口模块故障,考虑到是新车,技师觉得一般很少会发生这种情况,就想会不会是线路插头接触不好呢?可是在对相关的线路连接插脚重新拔出后安装,故障依旧。

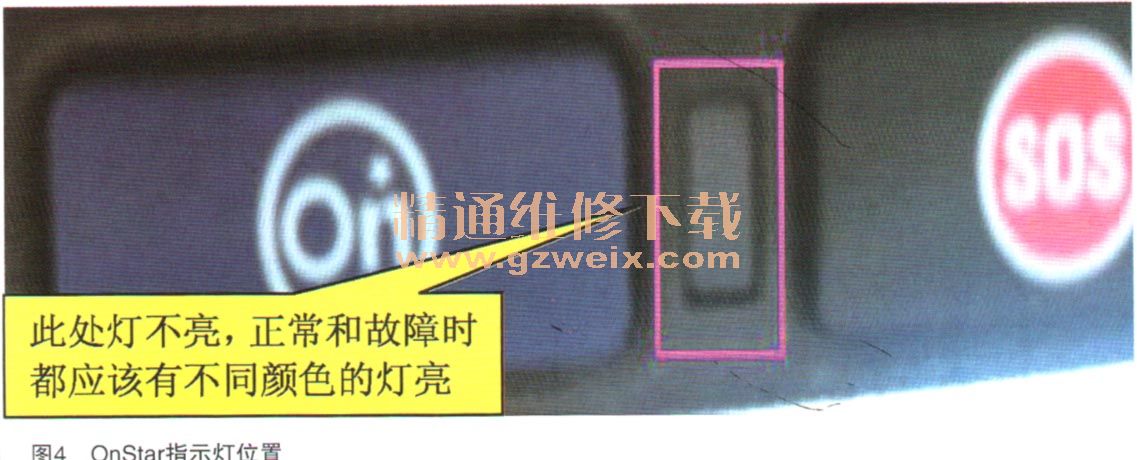

    难道真是移动通信接口模块故障?于是拍好照片之后准备装车,先让客户使用,等订购配件到货后再免费更换。可就在安装CD机底座的时候,突然看见反光镜上的OnStar红色指示灯闪了一下,如图4所示。

      根据这一现象可以判断,肯定是改装导航时造成的接触不好,引起间歇性故障!

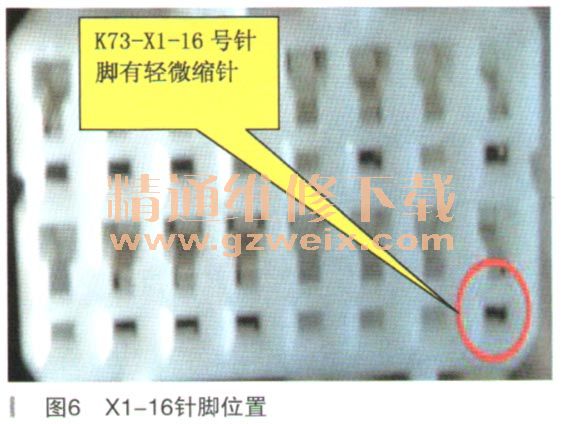

      回想刚才仅仅就插拔了OnStar系统移动通信接口控制模块K73的两个插头,也就是说,最有可一能是这两个插头有瑕疵。技师拆下改装的导航(如图5所示),得出K73并松开,仔细查看了插头,发现X1-16针脚有轻微的缩针现象(如图6所示),或许这就是故障点。

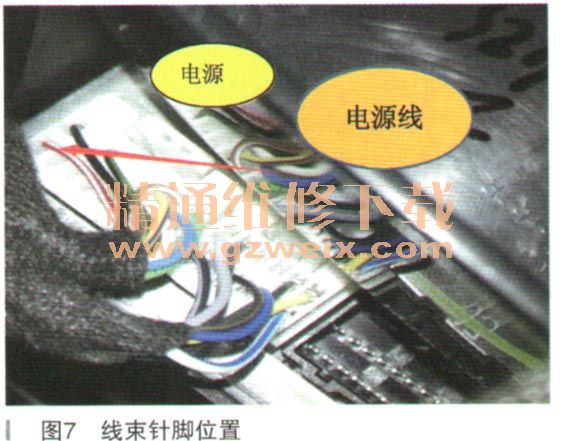

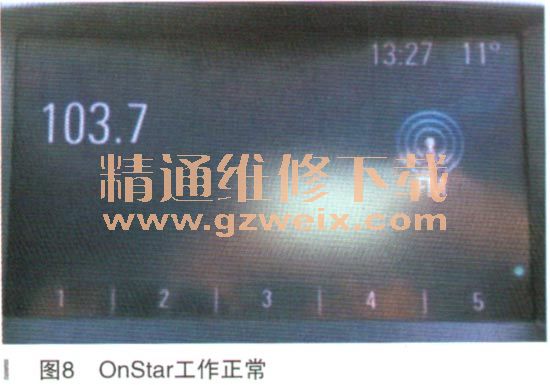

    立即处理线束针脚(如图7所示),随后故障排除,OnStar指示灯马上点亮为绿色,OnStar系统功能一切正常(如图8所示)。



    此案例经过分析可以得出两个结论:
      (1)PDI检测的时候没有检查到位。
      (2)低配车升级进行导航加装时,施工人员在加装附件过程中,用不妥的方法插拔了K73-X1插头,导致故障。
    本案例提醒我们在检查故障的时候,不要急于更换零部件,先考虑的要素是排除外部因素,避免因误诊更换高价值的配件。
