一辆行驶里程仅有76km的全新车2017款别克昂科威。该车自动前大灯停用功能失效，仪表上的所有指针都指向最低位，故障指示灯全部点亮，音响娱乐系统无法工作，驾驶员信息中心提示公众维修信息。

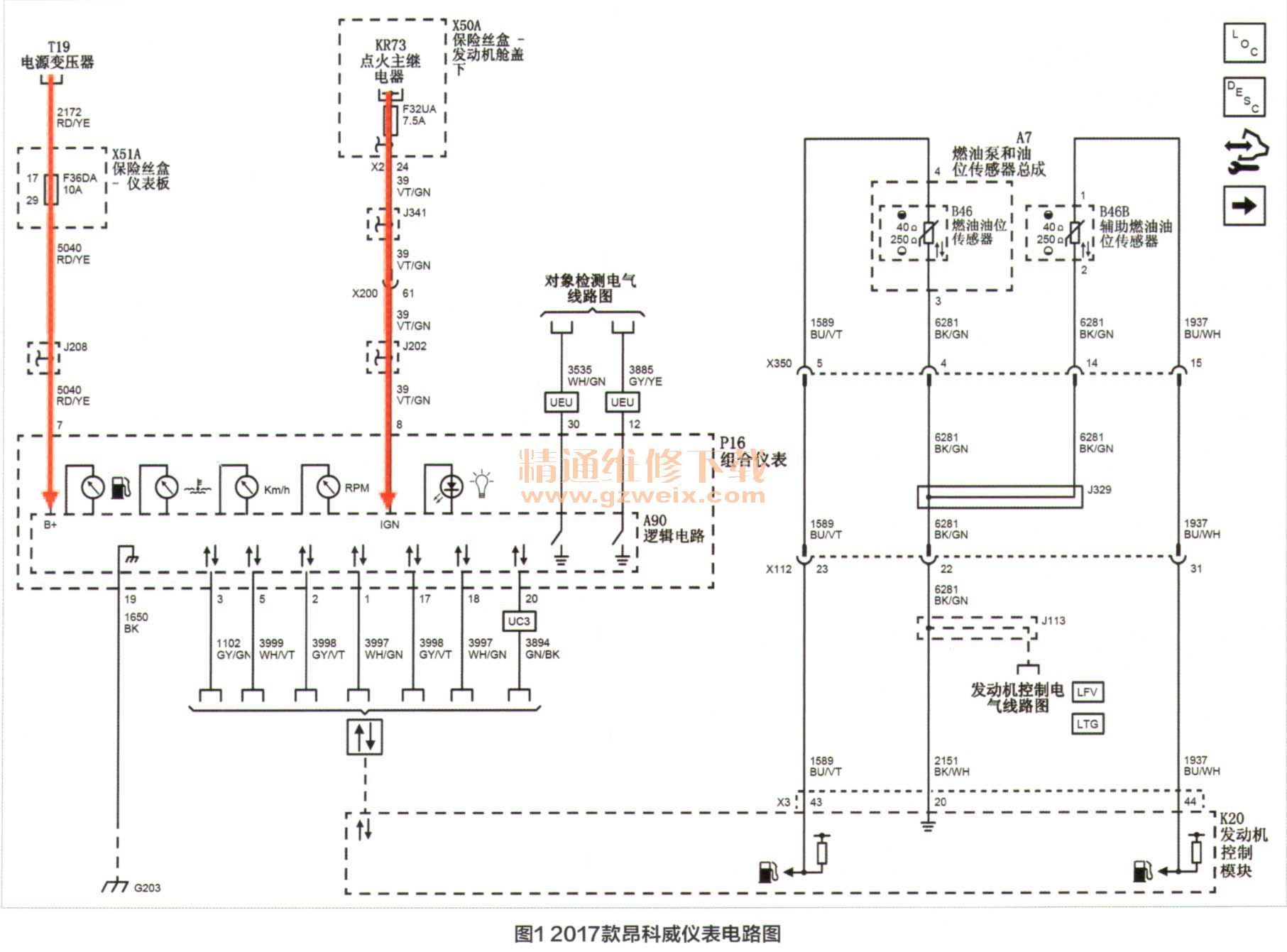

    故障诊断：    维修技师接车后，连接故障诊断仪对全车进行故障扫描，结果显示了31个故障码，大部分的故障码都显示与组合仪表失去通讯，进入组合仪表调取故障码，并查看和指针式仪表有关的数据流，发现仪表模块不能通讯。查阅维修手册关于仪表的电路图（图1）对仪表的供电和接地进行检测。

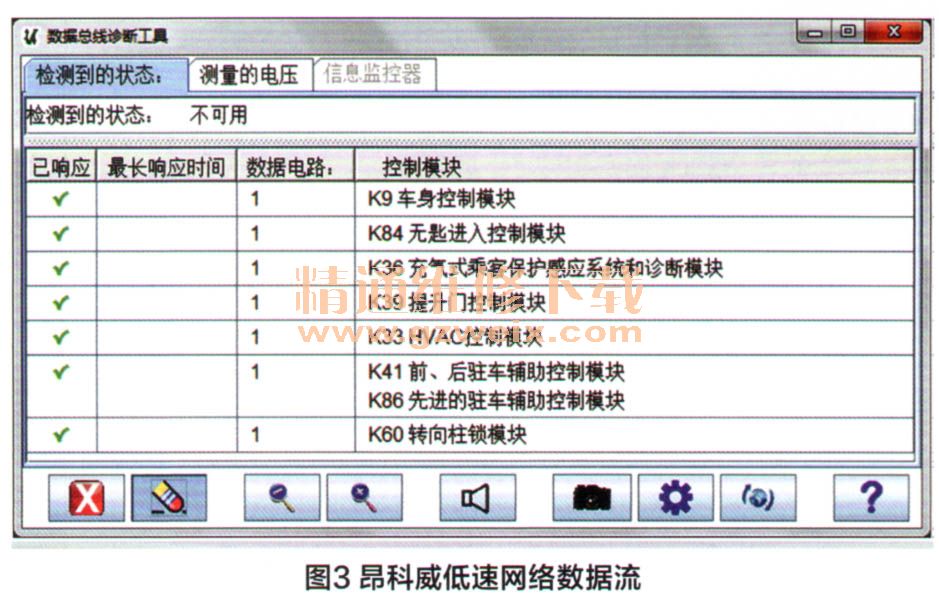

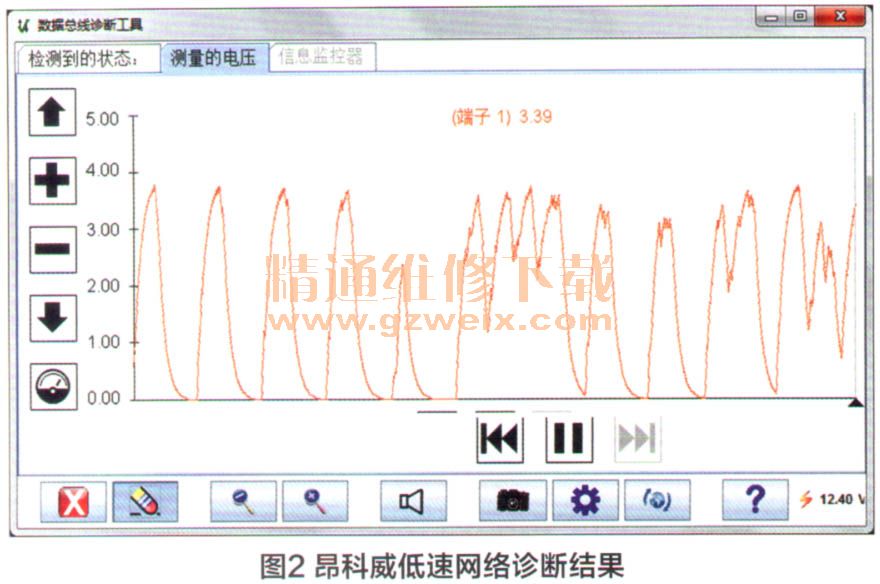

    经检查仪表的供电和接地都正常，将仪表的插头复位用DBDT软件进行低速网络诊断，诊断结果如图2、3所示。

    该故障车低速GMLAN的工作电压在3～4V之间，属于正常，但是检测到的状态显示低速GMLAN网络中的控制模块没有仪表，而且还缺少好些控制模块，低速GMLAN的工作电压正常说明低速网络线没有对正、负极短路和线间短路的情况。

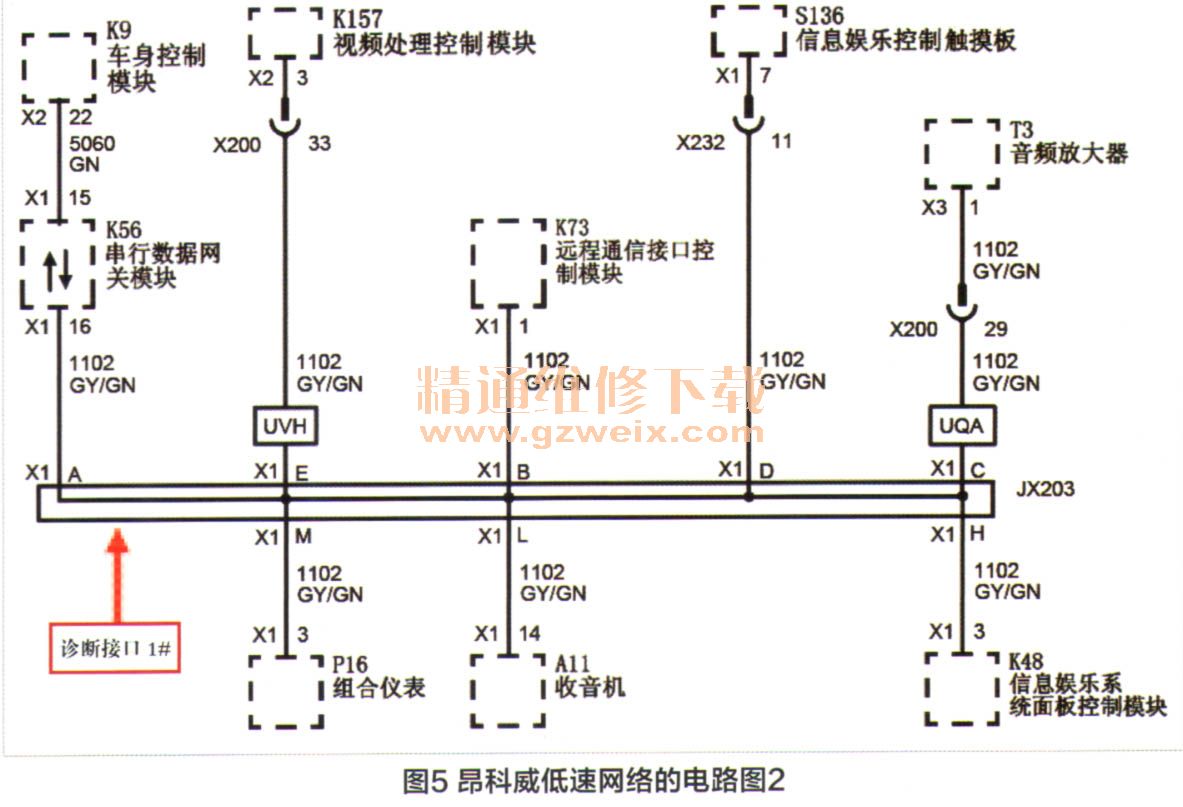

    问题到底出在哪里呢？此时，维修技师的诊断工作陷入僵局，向笔者求助。笔者接车后和维修技师对之前的诊断重新进行了分析和验证，根据DBDT软件的检测结果，结合低速网络的电路图（图4、图5），对故障进行解析。
