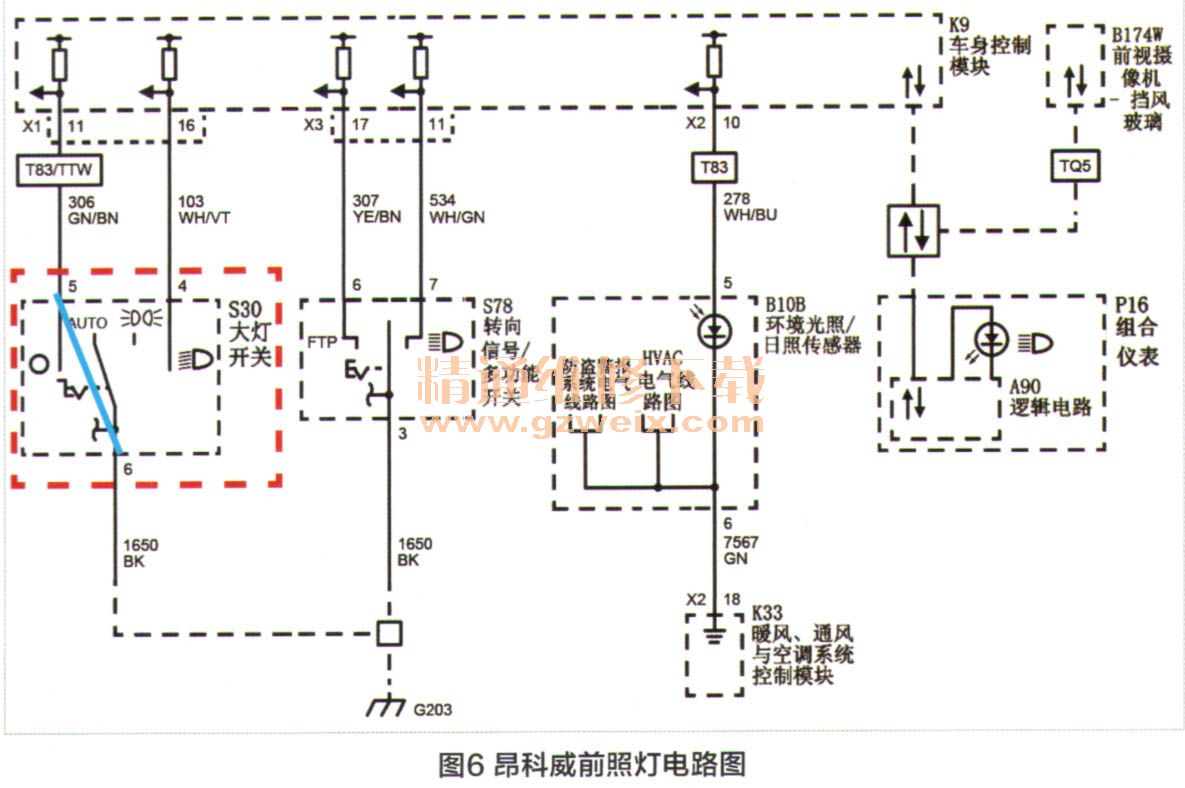

经过对电路图的分析和查看，发现隔离低速GMLAN网络上的模块都没有进行通讯，为了验证故障，从X84插头（诊断接口）的1号脚跨接一根数据线到JX203集线器，此时仪表的指针功能恢复，故障指示灯全部熄灭，音响娱乐系统的功能也得以恢复。问题被锁定在串行数据网关模块和JX203插头之间。测量K56 X1插头的15号脚到JX203的电阻为0.02Ω正常。与试驾车互换网关模块（不用编程）故障现象转移，至此客户保修的一个问题被解决，接下来解决前照灯的控制问题。查看前照灯的电路图（图6）。

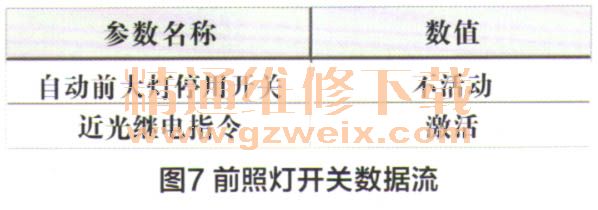

    在操作前照灯开关的时候将开关打到关闭位置，此时的数据流显示图7所示。很明显，前照灯开关的数据没有输入给BCM、断开前照灯控制开关，用带保险丝的专用跨接线，跨接大灯开关插头的5号和6号针脚，前照灯功能恢复。至此车主报修的问题被全部排查完毕。

    故障排除：更换串行数据网关模块并编程，更换大灯开关。更换后清除全车故障码，车辆功能恢复。

    维修小结：此车遇见的两个故障比较简单，仪表故障是由于网关模块内部故障造成的。K56串行数据网关模块用于处理多个GMLAN总线之间的通信，并用作隔离安全网络与不安全网络的网关。创建该模块的目的是缓解总线负载，以支持网络安全和新的主动式增强型安全功能，例如有限能力的自动驾驶和增强的碰撞避免（如装备）。K56串行数据网关模块被用作所有功能信息的帧到帧网关。K56串行数据网关模块用作主高速GMLAN总线、网关扩展高速GMLAN总线、网关隔离高速GMLAN总线和底盘高速GMLAN总线之间的网关。K56串行数据网关模块还用作主低速GMLAN总线和网关隔离低速GMLAN总线之间的网关。K56串行数据网关模块和故障诊断仪之间的通信通过主高速GMLAN总线完成。前照灯故障是由于大灯开关故障造成的，在检测时要通过数据流、电路图和车载网络诊断工具进行综合诊断分析。

    维修点评：本案例的故障排除遇到高手了，从故障分析、检测到修理都做得非常到位。针对一串故障现象，如何着手检查，作者依靠故障诊断仪的数据分析，定性了车载网络故障，而且很巧妙地利用诊断插座上的数据线短接到接线盒等作业，确定仪表板上故障灯全部点亮的故障是由车载网关故障造成的原因。
    网关失效之所以会导致车辆多系统的工作失效，因为网关是在车辆采用不同体系结构或协议的网络之间进行互通时，用于提供协议转换，数据交换等网络兼容功能的设备：好比人们从一个房间走到另一个房间，需要经过一扇门。同理，车辆上有高速CAN总线网络、低速CAN总线网络、LIN网络、娱乐总线网络等组成了车载网络系统，要从一个网络向另一个网络发送信息，也需要经过一道“关口”，这道关口就是网关。
    诊断车载网络系统故障有别于诊断其他系统故障的方法，它必须借助于故障诊断仪，查找各ECU是否在车载网络中存在，对于网络短路故障，可以从诊断插座上的网络电源线和网络数据线测量是否短路，再通过断开各个ECU，看其网络短路是否恢复正常，不然就需结合线路和连接器一起检查。本案例第二个故障“自动前大灯停用功能失效”，与网关故障没有内在的联系，作者也是从诊断仪中BCM的数据流里发现了故障线索，一举把该故障排除了。因此，这篇案例是一篇很好的活用故障诊断仪诊断故障，实用性非常强的案例，对维修技师具有一定技术指导与帮助的好文章。
