接下来连接GDS对远距离雷达模块进行学习,前提条件包括:以高于56km/h的速度驾驶;最小化弯路;避免突然加速或减速;跟随一个或多个车辆。典型交通情况已经足够,但是在减少校准时间时,30-50m的车距为最有效。在路旁有固定物体(街道标志、护栏、邮箱、围栏等)的环境中行驶。正常驾驶30min后,中央显示屏中“Service Driver Assist(维修驾驶员辅助系统)”灯依旧点亮,GDS显示读入错误。按照以往远距离雷达学习的成功案例,正常情况下该学习是能够成功的。后多次尝试重新学习,结果仍旧失败。

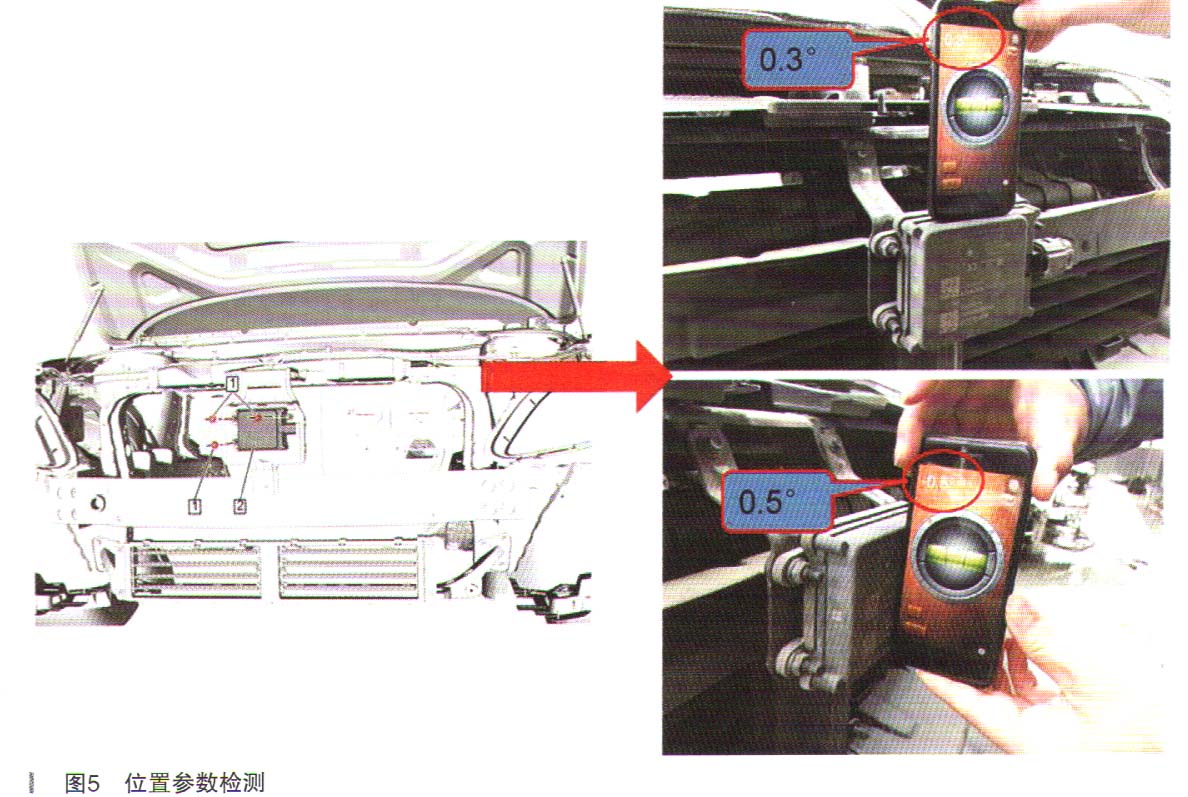

因为远距离雷达模块所显示的数据有滞后性,考虑安装是否有问题,拆下前保险杠,按照维修手册的技术参数对远距离雷达模块安装位置进行测量:高度、水平值、垂直度均在正常范围内(如图5所示)。
远距离雷达模块安装情况正常,下面只有考虑是否部件本身存在故障。把正常车辆(试乘试驾)的远距离雷达模块进行对换并按照规范重新调整了安装状态,保证高度、水平值、垂直度均在0°左右。经试车发现故障车依旧无法成功学习,而试乘试驾车使用代换过去的远距离雷达模块则能成功学习,由此排除了远距离雷达模块部件本身的问题。
重新查找翻阅维修手册,也没发现可利用的诊断或帮助。

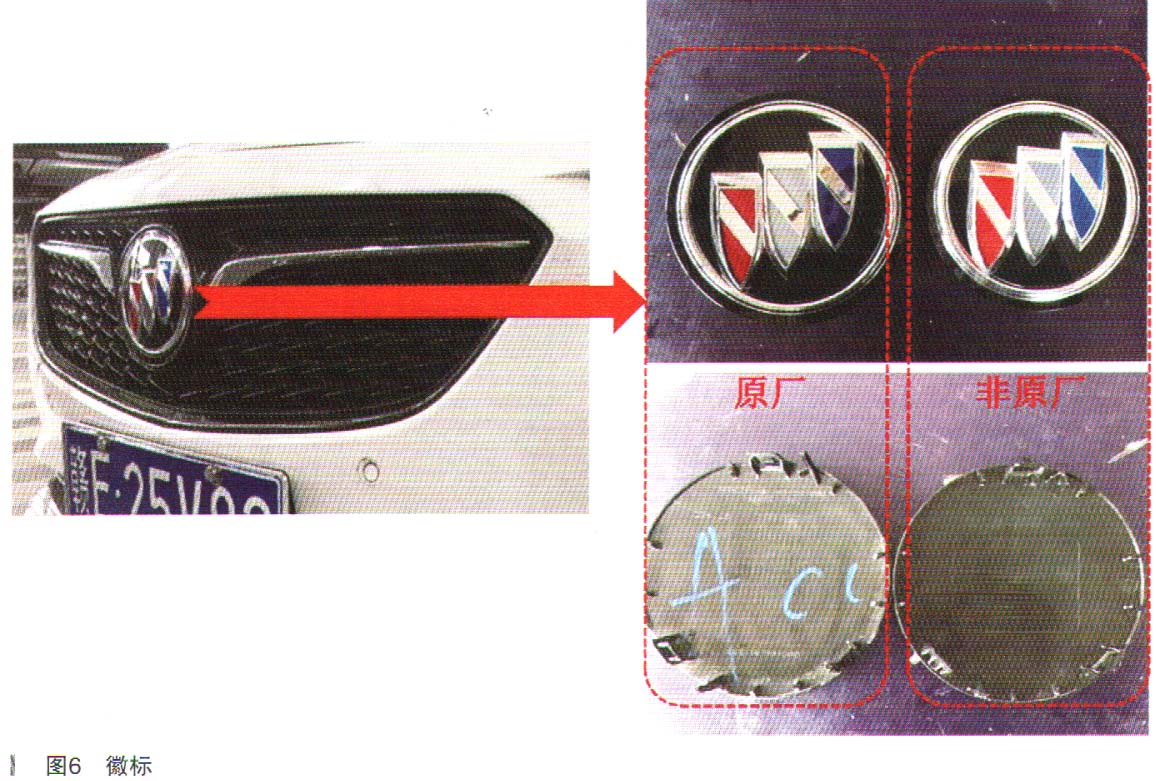

此时维修陷入了僵局,配件本身没故障,安装位置也正常,还有什么原因会导致该故障呢?借鉴其他车辆雷达失效的案例,比如雨雪天气对倒车雷达的影响,只能考虑是否有外界的干扰影响,因为远距离雷达模块在中网前部,别克车标的内侧,经检查牌照框正常,没有变形且原车没有加装件。考虑别克徽标是否会有影响,经拆除别克徽标进行试车学习,车辆一次性学习成功了。经核实,车辆所装配的徽标(如图6所示)非原厂徽标,而是外面副厂配件,遂更换原车徽标试车故障顺利解决。
故障总结:远距离雷达模块为多普勒雷达,与军用雷达类似,主要作用于探测前方车辆,其所探测的最远距离可达110m。行车时为了保证行车安全及系统的稳定性,对于其安装位置及其他部件均有着极高的要求。不但要保证远距离雷达模块的表面整洁性,还要保证其对前方探测的无死角要求,故模块安装在别克徽标后,也就是说模块雷达必须透过徽标来检测前方车辆的距离,因此对徽标也有着很高的要求,该车装配了非原厂徽标,应该是副厂徽标的材质问题,导致雷达信号无法有效的穿透徽标,结果是模块无法有效接收前方车辆的信号,直接造成远距离雷达学习不成功,自适应巡航系统失效的故障。
