将断裂的黄色导线连接好，并将连接部位用焊锡焊接牢固，各部位安装到位后，电动车窗工作正常，电动天窗也可以正常工作了，该车故障被彻底排除。

维修小结：交车时询问车主得知，前段时间车内装了很多鸡蛋，在运输过程中造成大量鸡蛋破碎。清理时，曾用高压水枪清洗车内地板革。由于线束位于地板革下面，表面清理干净后，有水残留在地板上，地板革下面的水分长时间不能蒸发掉，导线接头处锈蚀，最终导致不导电，从而引发车窗、天窗系统不供电。借此机会建议各位同仁及车主，在利用高压水枪洗车时，尽量不要清洗车内，如不可避免的清洗车内，要将车内地板革、脚垫等物品如数清理、晾干后再行装复。

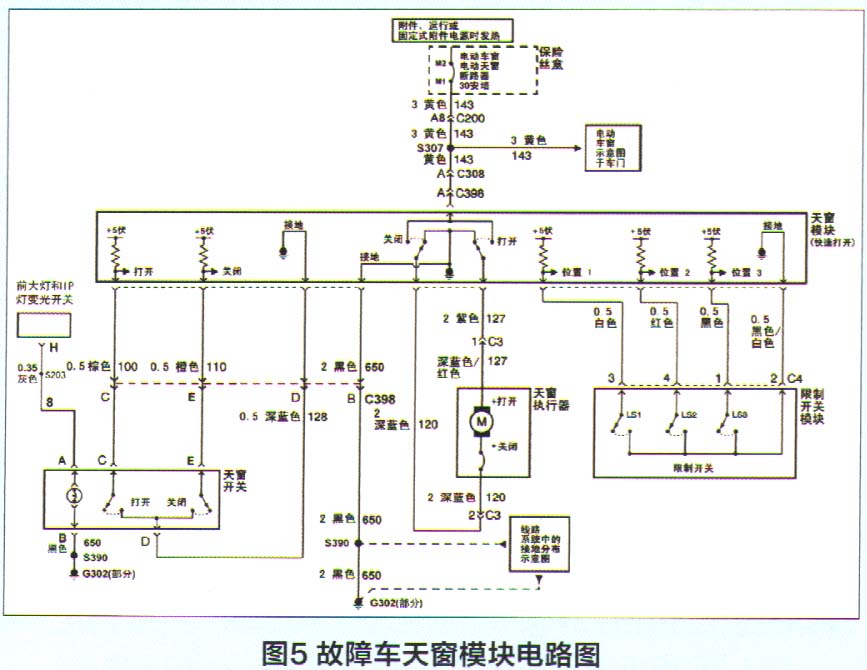

    维修点评：作者在诊断本案例中的故障车时，确实下了一定的功夫，但却走了不少弯路。理论上，在确认了电动车窗及天窗均不正常后，第一件事情是去查找该车的熔丝盒，检查熔丝是否完好，而不是上来就拆开车门，检查车窗开关部件。因为多系统工作不正常，那么一定存在着共性，其中最重要的就是供电的熔丝。从图5所示的系统电路图看，电动车窗及电动天窗共用了30A的保险，而且在S307处存在一个铰接点。

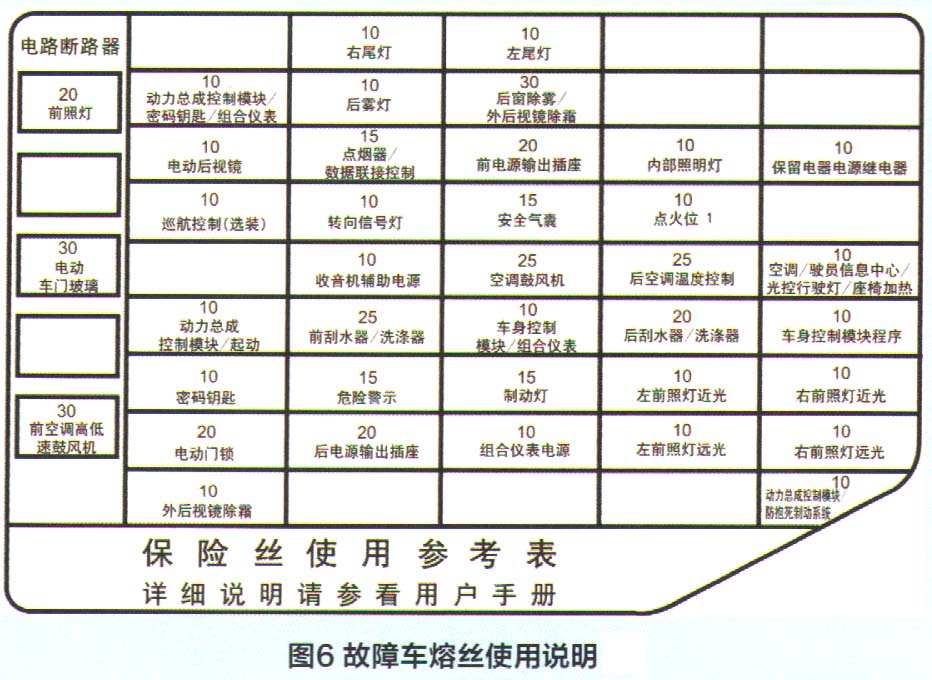

    正确的排除方法是查找熔丝（图6为故障车熔丝使用说明），如发现其损坏，则应对电路进行短路测试；如熔丝良好，此时应拆开车门，检查电源输入端电压是否为12V，如果不是12V，则应测量供电端至熔丝之间的电路导通性。如果电阻无穷大，则说明存在断路情况。然后再根据电路的布置，查找S307节点，判断断路发生在节点之前还是节．汽之后。

    虽然作者在诊断过程中走了一些弯路，但作者查找故障的实际动手能力还是比较强。希望以后在进行相关故障诊断时，能正确地使用维修手册，按照系统的控制逻辑进行诊断，这样能少走弯路，提高诊断效率，同时降低修车成本。
