1．故障现象

    插入钥匙，将点火开关置于“ON（打开）”位置，打开转向信号灯开关后发现右前侧转向灯和右侧转向复示灯不亮，其余灯光正常工作。

    2．故障原因分析

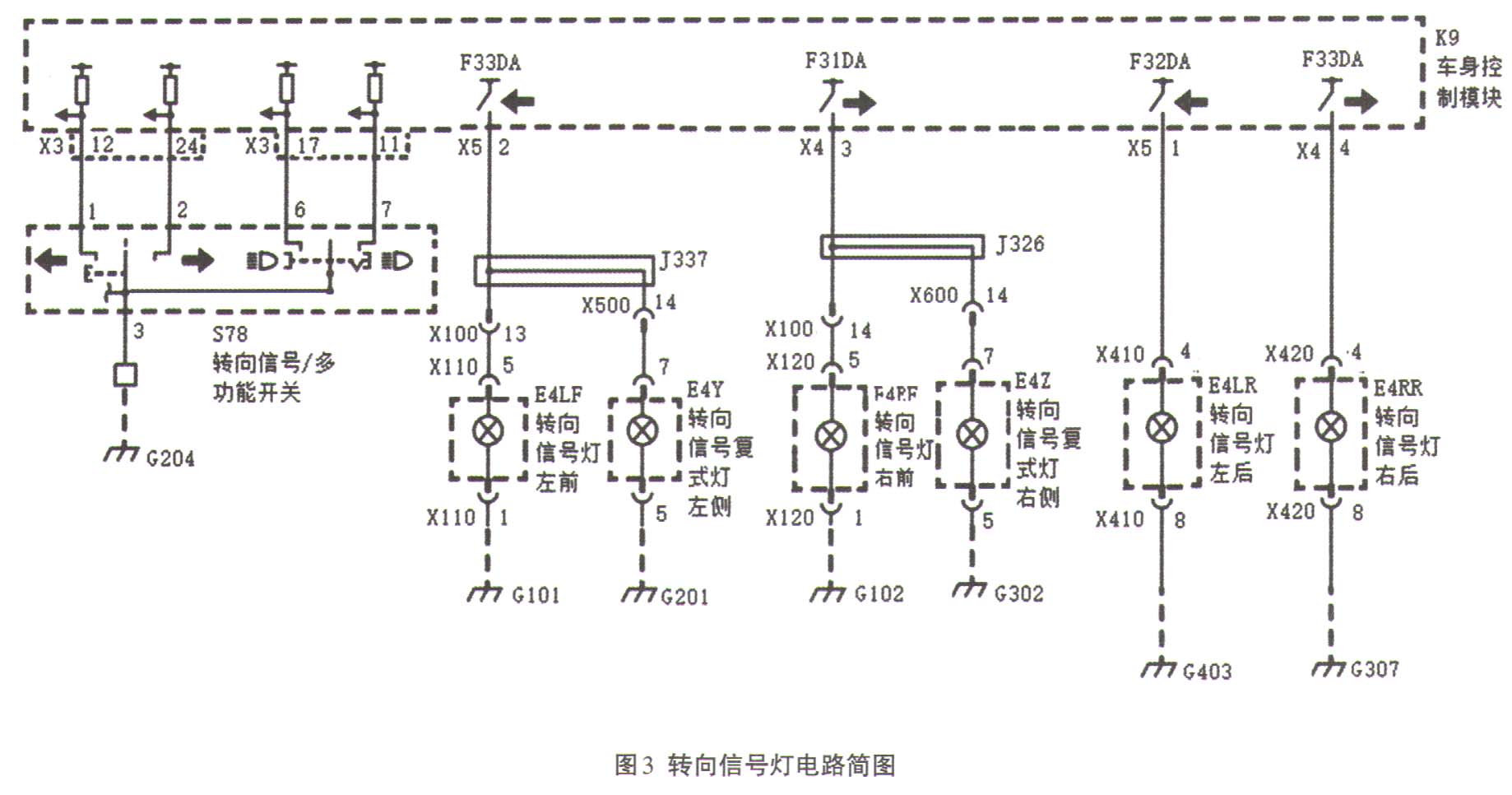

    转向信号灯电路简图如图3所示，根据故障现象分析，由于只是右前侧转向灯不亮，其余灯光均正常，F31 DA保险丝又是其他灯光的供电保险丝，由此可以判断故障为：K9/X4的3号端子到E4RF转向信号灯与E4Z转向信号复示灯之间的共线存在断路故障。



    3．故障诊断过程

    插入钥匙，将点火开关置于“ON（打开）”位置。打开转向灯开关，用万用表测量X120的5号端子和7号端子是否有电压，测量结果：X120端子为0V，7号端子也为0V，验证了先前两灯之间共线存在断路故障。将点火开关置于（LOCK）位置，用万用表的欧姆挡测量K9/X4的3号端子到E4RF转向信号灯与E4Z转向信号复式灯之间的通断。测量结果：X120的5号端子到X100的14号端子之间为0.1Ω，这段之间不存在问题。用万用表的欧姆挡测量K9/X4的3号端子到X100的14号端子之间的通断，测量结果为无穷大，在用万用表的欧姆挡测量K9/X4的3号端子到X600的14号端子之间的通断，测量结果为∞。通过这2次的测量可以判断出故障点在两用电设备的共线处，也就是K9/X4的3号端子到连接点J326之间断路。

    简单修复此故障，重新打开转向灯开光，所有转向灯都能正常工作，但同时又发现了一个新的问题，打开转向灯时远光灯也一起亮了（S30大灯开关打开至近光灯挡位时）。根据此现象简单分析故障原因可能是：S78转向信号／多功能开关的2号端子和7号端子之间的线路短路、S78转向信号／多功能开关本身的2号端子和7号端子之间短路、K9/X3的24号端子与1号端子之间短路等，如图3所示。

    将点火开关置于（LOCK）位置，用万用表的欧姆挡测量S78转向信号／多功能开关的2号端子和7号端子线路之间是否短路，测量结果为∞，通过测量我们可以判断出S78转向信号／多功能开关的2号端子和7号端子线路之间正常。测量S78转向信号／多功能开关本身的2号端子和7号端子之间的通断，测量结果为：0.1Ω，通过测量可以判断出S78转向信号／多功能开关本身的2号端子和7号端子之间短路，所以造成打开右转向灯的时候，远光灯也和转向灯一起打开的现象，更换开关，此故障修复。

      综上所述，由于K9/X4的3号端子到连接点J326之间断路，造成右前转向灯和右转向复式灯不工作，又因S78转向信号／多功能开关本身的2号端子和7号端子之间短路，导致打开转向灯时远光灯也一起工作。通过此次故障排除，我们总结出：在以后的故障案例维修中，如果发现此类故障，我们可以尝试先去排除他们的共同点，这样我们能容易找到故障点并排除故障，节省更多时间和精力。
