一辆行驶里程约2200km、配置256直列6缸缸内直喷发动机、725.9速变速器的2021年奔驰S450。该车行驶中仪表主动式盲点辅助系统报警。
故障诊断:接车后验证故障现象,果不其然,仪表主动式盲点辅助系统报警,并且显示ESP停止运作,如图1所示。

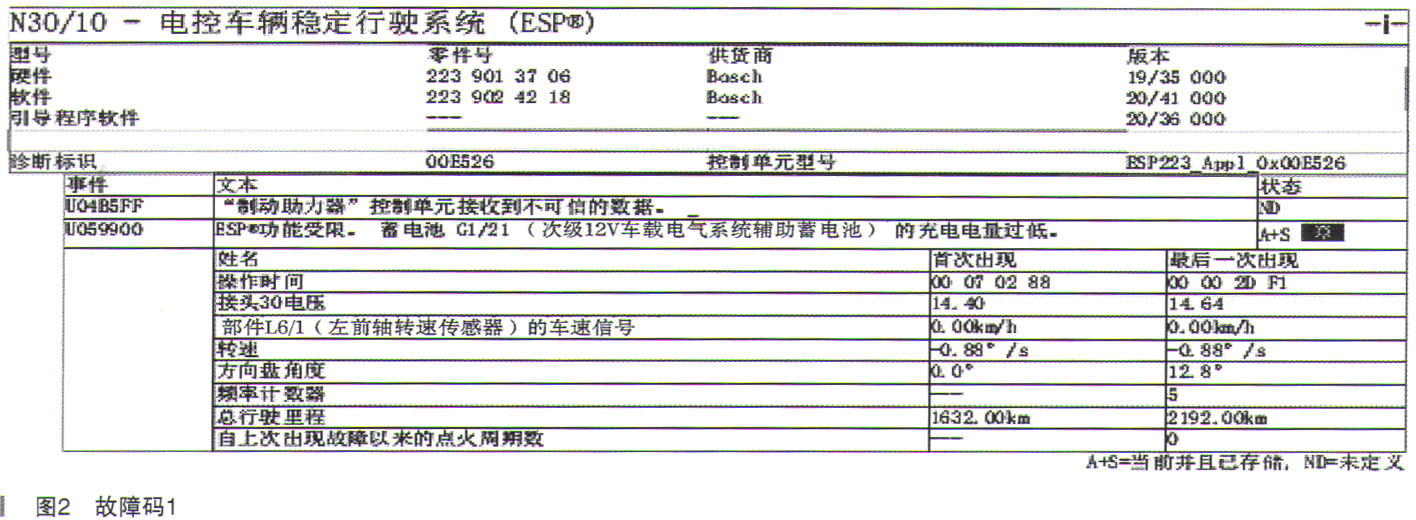

连接诊断仪,对整车电控系统进行快速测试,有相关故障码如图2、图3所示。
从故障码分析,是和故障现象相当符合的。很明显驾驶员辅助系统的报警是由ESP引起的,所以弄清楚ESP中的故障码,就搞清楚了此故障,而ESP中的障直接指向次级12V蓄电池。由于是新车型,对这个系统还是不熟悉的,所以首先还是要弄懂这个12V次级
蓄电池的功能原理。下面介绍一下新款S223车型的次级12V蓄电池系统的功能原理。
新款S223车型的车载电网经过系统优化,以确保所有电子控制负载的最大可用性,以适应特定情况。整个车载电网运行率更高,并且配备双失效保护自动化车载电网,12V车载电网是冗余设计的,用于使用最新的驾驶辅助系统。根据设备的不同,12V车载电网由次级12V车载电网补充,该次级车载电网在正常运行时通过DC/DC转换器从12V车载电网供电。电能存储在12V车载电网
蓄电池中。在12V车载电网发生故障时,次级12V车载电网为重要部件供电。12V车载电网和次级12V电网的框图如图4所示。
