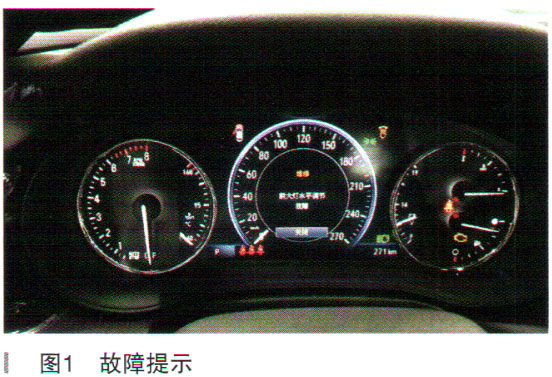

一辆行驶里程仅有280km的2021年别克君威GS轿车。该车左前大灯不亮,仪表提示维修前大灯水平调节故障,如图1所示。
故障诊断:在接到客户报修后,按照S13D流程进行了如下检查。
启动车辆,仪表提不前大灯水平调节故障,左前大灯不亮。
技师验证,左前大灯的远近光同时不亮,左前大灯的日问行车灯正常点亮,如图2所示。
检查车灯外观尤磕碰,插头插接良好,无线路改装,执行
蓄电池断电复电操作,故障排除后几分钟再现。

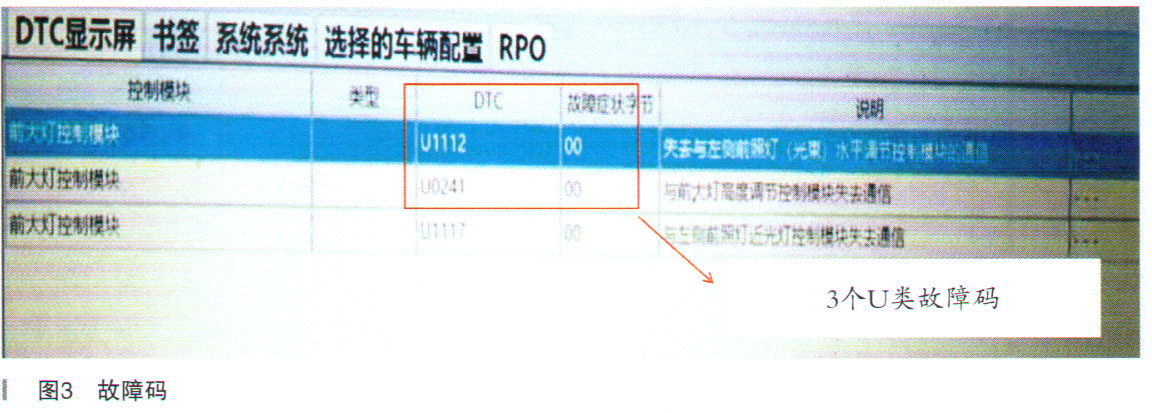

使用诊断仪读取故障码,前大灯控制模块K26内存在3个当前故障码,如图3所示。
查阅维修通信和TAC技术简报,未发现类似故障的维修信息、和解决方案。
按照维修手册推荐的诊断流程和步骤操作。
拔下左前大灯E13LA-X110插头,点火ON,测量2号供电12V正常。1号端子与
蓄电池负极电阻0.2Ω正常:直接测量X110-1号和X110-2号之间的电压12V正常。
测量K26-1.3端子和X110-7端子之间电阻0.2Ω,正常。
测量K26-14端子和X110-6端子之间电阻0.2Ω,正常。
至此,线路诊断未发现异常,尝试史换左前大灯总成。
电路图如图4所示。
