一辆行驶里程超20.7万km的2011年别克君越轿车。该车右侧外后视镜不折叠,故障一直存在;左侧后视镜可以折叠和四向调节。
接到客户报修后,按照SBD流程进行了如下检查:
了解并确认故障描述。询间客户故障发生的时间、地点、现象、频次,客户说是刚买的二手车,后来发现后视镜不能折叠问题,在外面也检查了且没有查出故障。
车辆验证。车间试车辆,发现正如客户所说,左侧后视镜可以正常工作(折叠+四向调节),而右侧后视镜折叠和电动调节都不能工作。
初始检查。先后检查车辆后视镜外观,发现右侧后视镜换过,做过油漆,包括右前车门,车辆无加装。
将诊断仪(TLC)与车辆连接,读取故障码,未发现和本次故障相关的DTC,如图1所示。
查阅维修通信和TAC技术简报,未发现类似故障的维修信息和解决方案。
由于上述步骤未能找到故障原因,接下来按照手册中故障现象的诊断流程进行系统测试:
查看机舱保险和室内保险盒的保险,没有烧的;
拆解右前门后视镜插头,发现有铜锈,用松动剂清理后无果;
怀疑后视镜开关故障(因为右侧后视镜不能四向调节),更换后无果。
把左右侧后视镜互换,左侧正常的装到右侧上,还是不能折叠和调节,把右侧后视镜装到左侧时可以正常电动调节和折叠,可以判定出车辆右侧的后视镜里的电机是正常的。

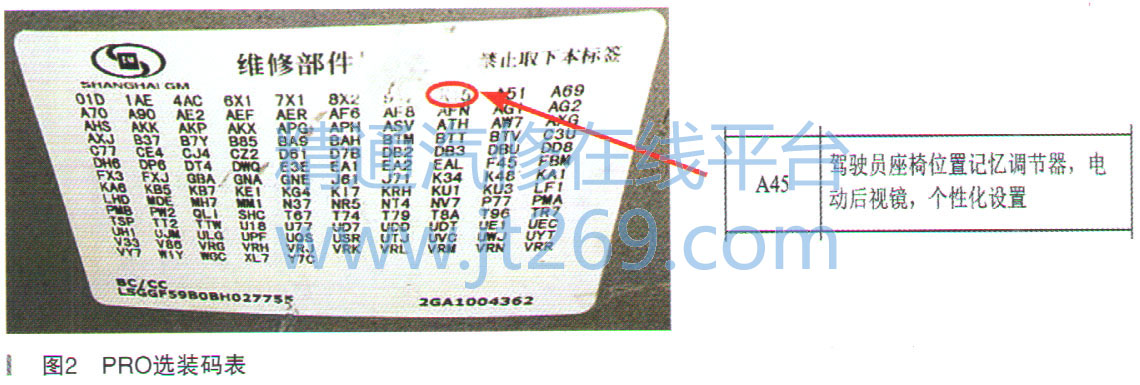

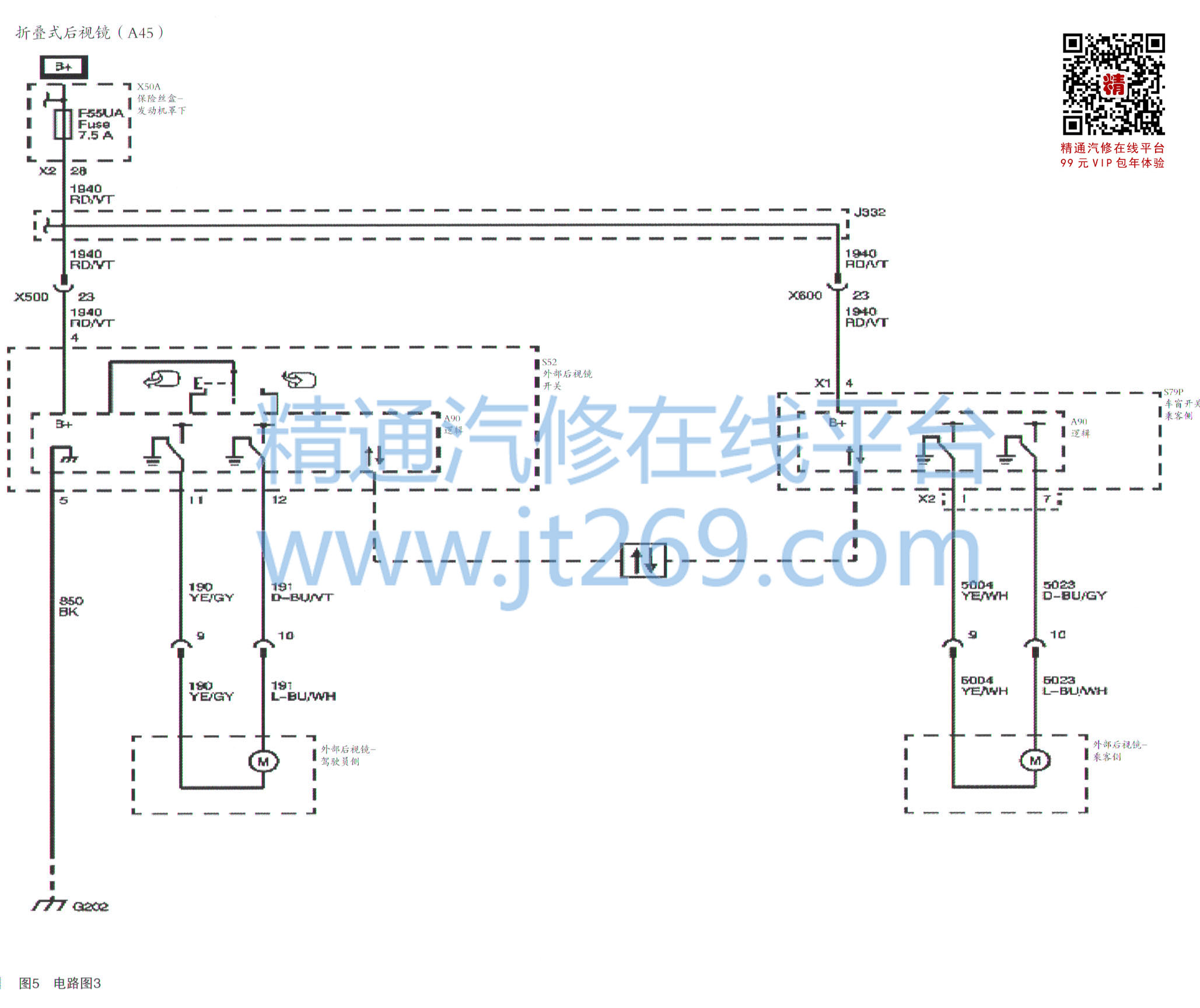

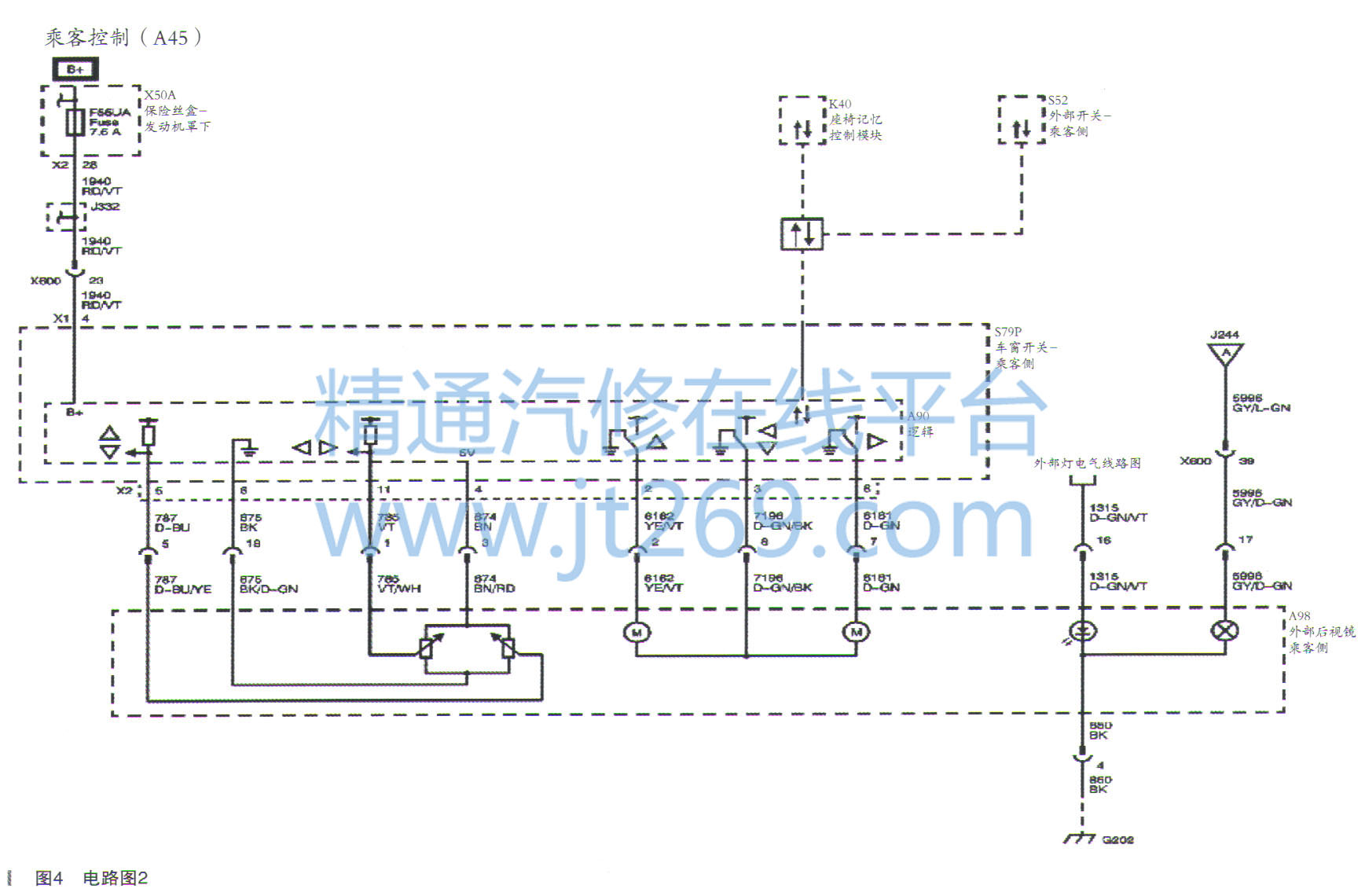

至此,维修手册推荐的诊断步骤已经全部走完,但是车辆故障仍然没有排除,接下来需要把重点放在电路上了,车辆硬件基本排除了。分析电路图:由于后视镜相关电路图较多,只能通过车辆的RPO选装码表来确定,如图2~图5所示。
