三、MOST 总线的工作原理

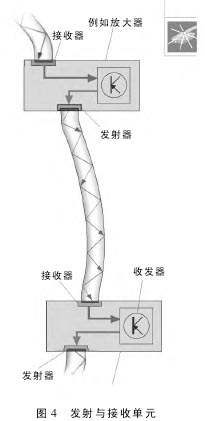

MOST 总线基于环形拓扑,从而允许共享多个发送和接收器的数据。在光纤环路系统中,信息显示控制单元 J523、数据总线诊断接口(网关)J533、电话控制单元 R36、导航控制单元 J104、电视调谐器 R78、收音机控制单元 R、音响控制单元 J525 及换碟机 R41 通过光纤组成一个封闭的环形结构(如图 1 所示),各控制单元通过光纤(LWL)以相同的方向在环路中发送数据到相邻的下一个控制单元。在每个控制单元中,各有 1个光纤导体(FOT 发射单元)来负责光波的传递(如图 4)。它是由 1 个光电二极管和 1 个发光二极管组成。到达的光波信号由光电二极管转化为电压信号,并继续传输给收发机。发光二极管的任务是将 MOST-BUS 收发机的电压信号转化为光波信号,产生波长为 650 nm 的红色光波。数据将通过光波的调制来传输,经调制后的光波接着将通过光波导体被导向下一个控制单元。

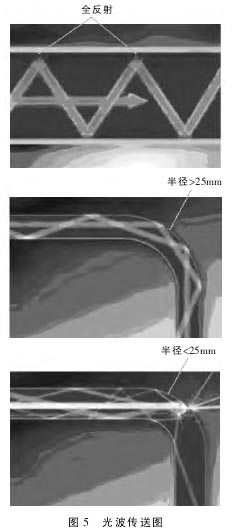

光波沿光导纤维的传输过程中,只有一部分是沿直线传输的,绝大部分是按全反射原理在纤芯表面以之字形曲线传送的(如图 5 所示)。当一束光以小角度照射到折射率高的材料(纤芯)和折射率低的材料(涂层)之间的界面时,光束就会在纤芯的内部被完全的反射。这种全反射效应取决于从内部照射到界面的光波角度,如果角度过陡,也就是光导纤维弯曲或弯折过度时,光波就会离开纤芯,从而造成很大的损失。所以,光导纤维的曲率半径不可小于 25mm。

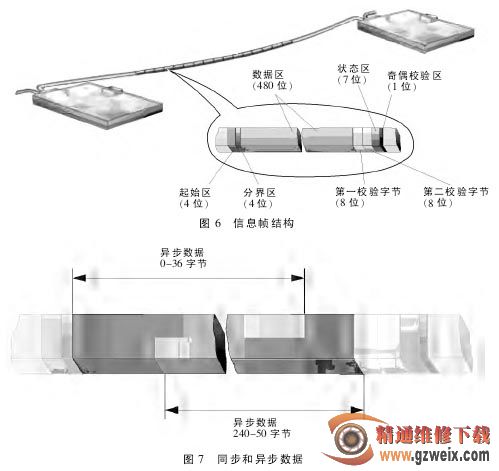

MOST 传输协议由分成帧的数据块组成。每一帧包含流数据、分组数据和控制数据结构(如图 6 所示)。
一个信息帧的大小为 64 字节,可分成起始区,分界区,数据区,状态区和 2 个校验字节。数据区可分为同步数据和异步数据 2 种类型(如图 7所示)。声音和视频作为同步数据在24~60 个字节之间,具有优先权进行传递;图片、用于计算的信息及文字作为异步数据于 4 个字节为一个数据包被记录并发射到接受器上。
四、故障实例分析
故障现象:一辆 2006 款奥迪A6L 2.4CVT 轿车,里程表显示行驶了 2.5 万 km。车主反映,车辆在下雨打雷的时候,MMI 系统闪了 2 下后变成黑屏无法工作了,车主认为是被雷击坏了。
