一辆行驶里程约37000km的奥迪A6L2.4轿车（装备BDW发动机和01J无级自动变速器），有时MMI在导航的状态下黑屏(图1)，只有时间的显示，电视显示正常。

    根据故障现象分析，导致上述故障的原因可能是导航控制单元故障、相关线路故障或前部信息显示控制单元(J523)故障。

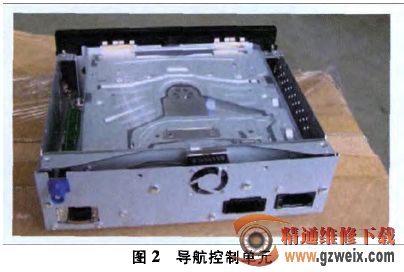

    用故障检测仪对导航系统进行检测．未发现有故障代码存储；读取相关测量数据块．未发现异常；对导航系统重新编码和匹配后试车，故障依旧；再用换件法更换导航控制单元(图2)后试车，故障现象依旧。上迷检测结果说明导航控制单元正常。

    接着检测线路部分是否存在故障。根据维修手册提供的电路图，先对系统进行回路中断诊断，系统正常，再检查系统中线路和导线连接器．未发现问题．这说明线路部分正常。

    用故障检测仪对J523进行检测，未发现有故障代码存储；读取相关测量数据块，未发现异常；对J523重新编码和匹配后试车，故障依旧；用换件法更换前部信息显示控制单元后试车．故障现象消失。

排除方法更换前部信息显示控制单元(图3)。
