奥迪TT跑车无法加速行驶
来源:本站整理  作者:佚名  2013-05-01 08:47:58

    一辆行驶里程仅有600km,配置2.0TFSI发动机(型号CES)、DSG变速器(型号02E)的 2012款奥迪TT轿跑车。

    该车发动机转速达到4000r/min时,行驶速度却上不去,要保持油门,过很长一段时一间,速度才达到80km/h以上。

    故障诊断:连接德国大众诊断仪VAS5052A,在发动机控制系统内有一故障码:增压未达到上限(静态)。

    上路试车,在M手动模式3挡,读取数据流115组:发动机从2000r/min上升到2500r/min,涡轮增压最高达到110kPa,基本没有增压。并且发动机噪声大,好像哪个地方在漏气泄压。

    根据车载诊断仪显示(如图1所示):黄色线(实际增压)呈水平状态,不变化,而绿色线(理论增压)规定随着发动机转速需求,增压压力会升高,幅度很大。这就说明涡轮增压根本没有起作用。

      因为是新车,里程数寥寥无几,发动机又有轰轰噪声。将车在举升机
  上对底盘查看,没有发现出过事故修复痕迹。维修技师仔细检查发动机进气、排气系统管道,以防漏气和增压泄压。特别是对所有空气软管、中冷器处连接卡箍都一一进行了认真检查,没发现异常,连接可靠,没有一点松动的感觉。

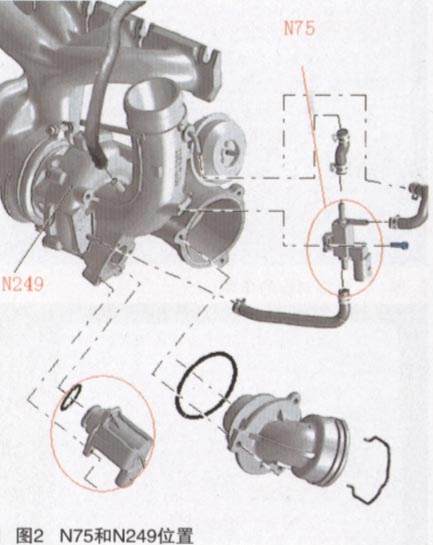

      维修技师分析涡轮增压器控制部分是否出故障,控制电路一般不会有问题。于是,用诊断仪分别对涡轮增压器N75增压压力限制电磁阀、N249增压空气循环阀(如图2所示)做最终诊断时,都能听到咔哒、咔哒电磁阀声。

    按上述诊断测试,这两个控制阀不会有问题,电路连接也正常,接着试车故障依旧。后来觉得还是不放心,凭以往修带有涡轮增压器车辆的经验,干脆先将N249增压空气循环阀换掉,还是没有增压,后来又将N75增压压力限制电磁阀换掉,结果与以前一样,没增压。查到此,好像觉得没什么好查,就开始打开电脑查ELSA,查阅测试步骤。

    所需要的专用工具和维修设备:手动真空泵VAS6213 。

    检测条件:从废气涡轮增压器经过增压压力限制电磁阀N75到压力罐的软管必须通畅。增压压力限制电磁阀N75正常。
    工作步骤:
    掀下发动机盖板。
    将手动真空泵VAS6213连接到压力罐上,如图3所示。

    将手动真空泵VAS 6213的滑环调到压力位置。压力不允许超过75kPa。如果超过此压力,压力罐可能受损。
    反复操纵手动真空泵VAS 6213,并同时观察拉杆。
    拉杆A必须自约30kPa起移动,并在约70kPa时停在限止挡块位置上,拉杆行程约10mm,如图4所示。

    如果不能通过手动真空泵VAS6213建立压力或压力立即重新降低,检查手动真空泵VAS6213和连接软管的密封性。如果未发现任何故障,更换压力罐。

[1] [2]  下一页
