一辆行驶里程约26000km的奔驰商务汽车,该车搭载 V6 汽油发动机，排量3.0L，配备全时四轮驱动、7 速（7G-TRONC）智能电子控制手自一体变速器。车主反映，早晨起动发动机不着车，燃油表显示有燃油，起动机运转正常，起动发动机时不好着车，连续起动偶尔能着车，发动机加不上速，怠速运转熄火。

车辆入厂后，维修技师起动发动机确认故障现象，起动机运转正常，但无着车迹象。用 X431 诊断仪检测有 4 个燃油方面（混合气过稀、混合气加浓自适应超过允许极限等）的故障码，分别是：1-0337 部分负荷时，右列气缸混合气加浓自适应超过容许极限 （P0171）；2-2089 部分负荷时，右列气缸混合气过稀；3-0341 部分负荷时，左列气缸混合气加浓自适应超过容许极限（P0174）；4-2093 部分负荷时，左列气缸混合气过稀。分析检测到的故障码，故障应在燃油供给系统，故障码可以清除，应属于偶发性故障。

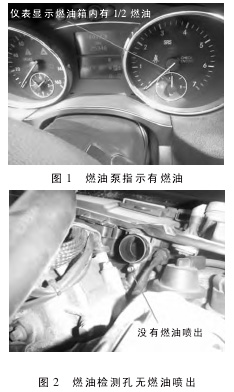

维修技师首先观察燃油表，油表显示燃油箱有1/2的油量（如图1所示），然后打开燃油导轨上的检测孔确认供油情况（如图 2 所示），结果没有燃油喷出，可能是燃油箱内无油或燃油滤清器堵塞。该车燃油滤清器堵塞后，经常出现一侧燃油箱没油，燃油表指示不准现象，于是维修技师向燃油箱内加 20L 汽油，然后起动发动机，起动机运转正常，连续起动几次可以着车，怠速运转2min 就熄火，再次起动还能着车，但是加不上速，然后熄火。

维修技师分析是燃油系统压力低，拆下燃油滤清器出油管检查（如图 3 所示），也没有燃油喷出。把燃油压力表连接到燃油滤清器出油管上，打开点火开关数次，油压表指针不动，把点火开关打到起动挡运转发动机，燃油压力表指示在 100kPa，燃油泵虽然运转工作了，但是工作压力很低，达不到正常工作油压（标准值3800kPa），说明燃油滤清器堵塞或燃油泵工作不良。

拆下左侧燃油箱上的燃油滤清器检查，燃油箱左侧油室内有燃油，吹通燃油滤清器无堵塞情况（正常情况检查，燃油滤清器的流量应在500mL/10s 的范围内）。拆下右侧燃油箱上的燃油泵，检查燃油泵滤网是否过脏或堵塞，检查结果正常，燃油泵滤网无脏物、没有堵塞情况；检查燃油泵工作压力情况，拆下燃油泵出油管，起动发动机燃油泵出油口有燃油流出，用手可以堵住，没有压力。还发现汽油泵上比普通油泵多1个出油管，还有很多管子通向燃油泵壳体总成（如图 4 所示）。

下面介绍一下奔驰R300燃油箱结构及燃油箱左、右侧油室供油工作过程。该车型采用无回油系统，可以减少燃油蒸汽排放，可防止燃油从发动机部位回流并防止燃油箱内温度升高。

由于该车采用全时四轮驱动，后轮驱动桥有传动轴纵向通过燃油箱，所以奔驰R300 采用钢制马鞍状燃油箱，以使传动轴可以从燃油箱中间部位穿过，燃油箱底部凸起中心位于传动轴上方，使燃油箱被分成左、右两室。燃油箱的内部结构，将燃油滤清器、压力调节器放置燃油箱左侧油室，燃油泵放置燃油箱右侧油室。
