一辆行驶里程约3.5万km的2010年款奥迪A4L轿车。用户反映：该车的天窗突然打不开，天窗控制按钮功能失灵。
    故障诊断：
    1）首先进行试车，反复操作天窗控制按钮，天窗没有任何反应。
    2）连接专用故障诊断仪VAS5052进行检测，发现在舒适系统中存储了为“LIN总线对地短路偶发”的故障码。

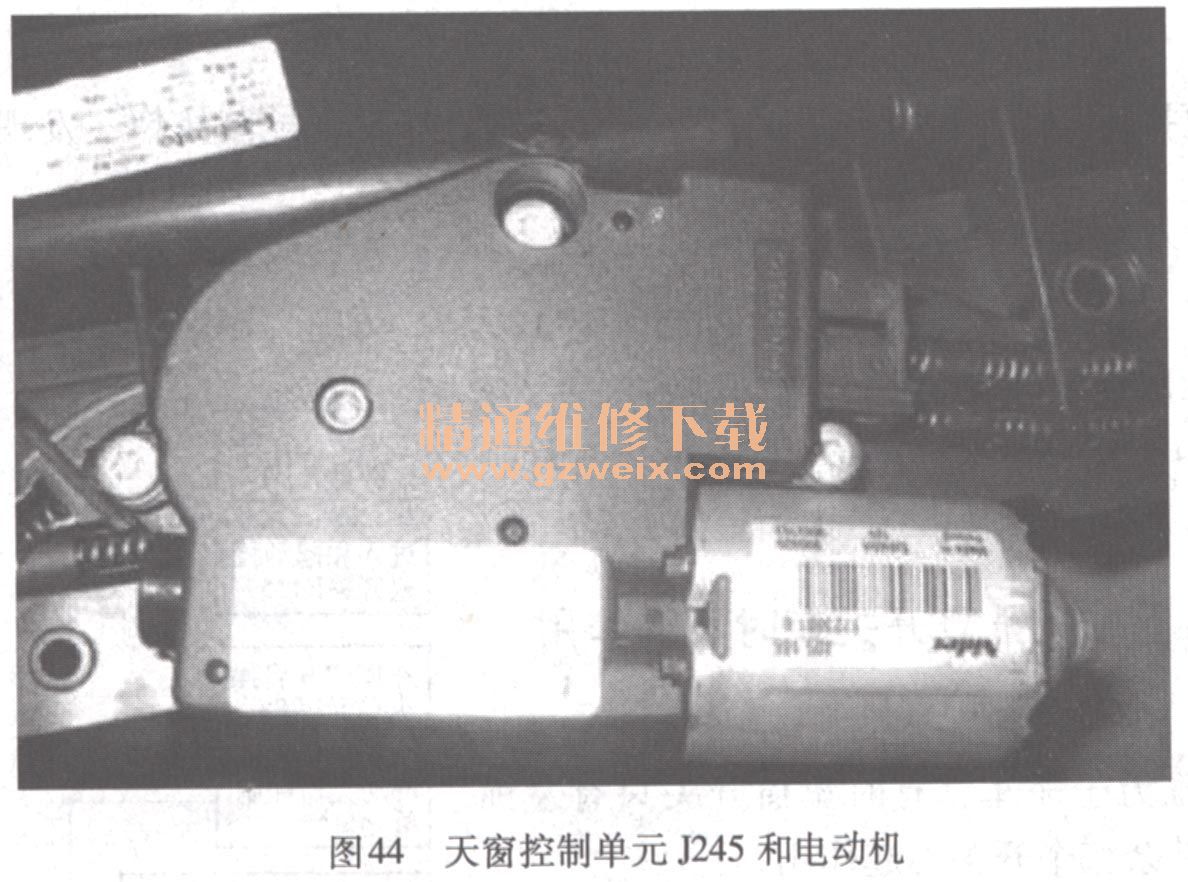

    3）该车配备普通夫窗，由独立的天窗控制单元J245（图3-44）和天窗调节开关E139进行控制。检查天窗未发现外部损伤迹象；检查天窗控制单元及其插头，未发现异常；根据电路图检查相关熔丝及线路，未发现短路或断路现象。

    4）没有故障码，各组成元件也未见异常，于是先后更换了新的天窗控制单元J245和天窗控制开关E139，但故障还是没有排除。
    5）根据电路图进行仔细分析，发现天窗控制单元J245和舒适系统控制单元J393通过LIN总线进行通信，这表示J245需要接收J393处理后的信号，然后执行指令，操作天窗开启和关闭。于是更换舒适系统控制单元后试车，故障依旧。
    6）分析天窗的工作原理，舒适系统控制单元要接收多个传感器的信号，这些信号通过LIN总线进行传输。对相关传感器逐一进行检查，当检查到空气湿度传感器G355时，发现插头有进水痕迹，将传感器分解后，发现传感器内部电路板有进水迹象。看来空气湿度传感器可能已经进水损坏。
    7）询问车主得知，该车在非专业的美容装演店做过车窗贴膜，由于空气湿度传感器安装在风窗玻璃上（图3-45），很可能是施工过程中进水导致传感器损坏。

    8）尝试更换了一个新的空气湿度传感器，此时操作天窗控制按钮，发现天窗功能恢复正常。
    故障排除：更换空气湿度传感器G355后试车，夫窗功能恢复正常，故障排除。
    故障总结：新款奥迪A4L的空气湿度传感器G355、天窗控制单元J245、防盗警报传感器G578以及车库门开启操纵单元E284处于同一条LIN总线网络中（图3-46）。空气湿度传感器损坏会导致天窗失灵，这是因为LIN总线通信故障所致。
