一辆行驶里程约17万km，发动机和变速器型号分别为BAR 4.2L、09D的奥迪Q7。客户反映：该车停放了三个月，将车启动后发现MMI黑屏，操作面板指示灯也不亮，CD机可以存取碟片就是不读碟，整个娱乐系统不工作。
    故障诊断：客户决定更换蓄电池及维修MMI黑屏的故障，我们到现场救援更换蓄电池并匹配好，将车开回公司。检查操作各按键都无任何反应，重启系统也不行。用专用诊断仪VAS5054a检测有以下故障含义：
    1 J533数据总线诊断接口有一个故障码：00384光纤数据总线断路、静态；
    2.J523前部显示单元、R41媒体播放位置1、R收音机、R36电话、J401导航、J525数字音响包，统统无通信并无法到达（如图1所示）。

    根据上述情况分析有以下故障点。
    1主保险丝SD2熔断或供电线路故障；
    2．光纤数据总线电缆断路；
    3．带有光纤数据总线系统的某一控制单元故障导致数据无法传送。

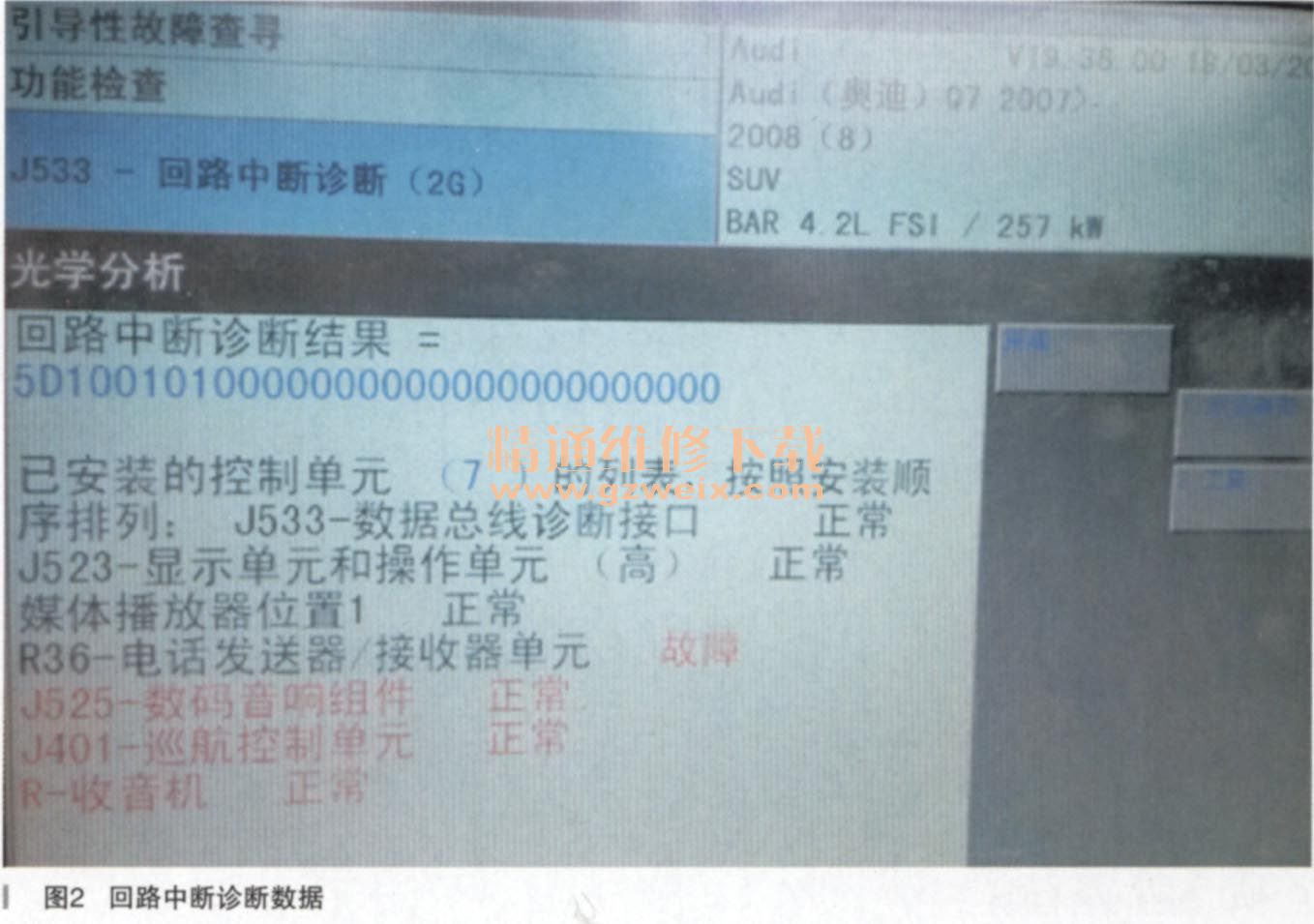

    先对主供电保险丝进行检查，拆下座椅检查主保险丝正常，排除系统供电问题。接着用设备中引导性功能检测做回路中断诊断（此车MMI娱乐系统为2G版，结果如图2所示。

      从结果中可以看出，R36-电话发送器／接收器单元控制单元有功能故障，可能的原因：
    1．R36电话发送器／接收器单元故障；
    2．连接R36电话发送／接收器控制单元光纤中断；
    3.R36电话发送器／接收器单元供电或搭铁故障。
    查阅相关系统资料，找到网络拓扑图。接着逐一断开各个控制单元光纤电缆进行检测（办法就是每个控制单元有两个光纤电缆，一个是输入，另一个是输出，接着用手电筒照射其中一根输出光纤电缆，看另一控制单元是否有光输入，有光正常，无光则为断路），J533、 J523、R、J401、J525都正常，只有R36电话发送器／接收单元和媒体播放器位置1之间不通！有输入进到媒体播放器，然后用手电筒照射输出光纤电缆，正常情况下R36处应有光输入，可偏偏无光，证明光纤断路，直接将其控制单元短接也不行（短接办法用平常我们的水笔芯用刀片截取1cm的长度直接短接两条光纤电缆即可，此方法可直接跨接此控制单元，如图3所示）。

    故障光纤电缆在仪表台总线束内，必须拆仪表台检测，在拆中央扶手时发现，扶手箱下面还有另外一个控制器也存在光纤电缆，拔下此插头也有红色的光发出，而此控制单元可能正是媒体播放器位置1与R36电话接收器之间的问题所在。经过检测，光纤并无断路，[用备件软件调出配件编号的原来是Audi Music Interface（奥迪外部音频接口R199） ]，该控制单元用光纤输入无输出。
    然后对Audi Music Interface（奥迪外部音频接口R199）控制单元供电搭铁线路进行测量；一个黑色的8芯连接插头，实际共4根电缆线，T81/1 -T8i/4是相互短接的回路搭铁线测量正常，T8i/2是由ST3/SC10供电也正常，T8i/5和网关T26b/4与网关的通信线也正常，所以排除线路问题。直接短接此控制单元，重新关闭、打开钥匙，MMI显示屏亮起，操作单元E380可正常操作，娱乐系统工作正常。装配新的控制单元R199才知道，怎么多出了一个系统1E----媒体播放器位置2，一开始并没有，网关系统也有故障读取故障码。是控制单元编码错误，接着在编码网关列表内1E----媒体播放器位置2并无编码在内。重新对网关编码，清除故障码系统正常。
    故障排除：更换Audi MusicInterface（奥迪外部音频接口R199）控制单元。

    故障总结：此案例由于J533数据总线接口控制单元未正确编码，导致Audi Music Interface（奥迪外部音频接口R199）控制单元未显示在网关列表内；本身隐藏的R199音频设备控制单元也有故障，所以诊断设备检测也没有此控制单元无法到达的故障，如果正常的话会有此类的故障，给维修带来繁琐的检查。而维修资料是在我们工作中快速判断故障依据的捷径，此车资料的网络拓扑图只是概括图，自己对车辆的配置又不是太清楚。图3是维修完之后自己重新画的一张图。

    在维修中很多方法都可以想出并且这可能是切身实际可以用的。
    下面介绍一下在我们以后维修MOST总线系统时的简单快捷有效的方法：
    1．用检测设备引导性功能维修计划—回路中断诊断，可快速找到故障点的哪两个控制单元之间存在故障；
    2．拔掉控制单元的光纤电缆，用和光纤电缆相匹配粗细的笔芯截取1 cm左右，然后将两个光纤电缆短接。此方法可以代替奥迪售后提供的“光纤更新控制单元VAS6186”工具设备。如短接系统还不工作，则光纤断路，如正常工作，可以确认控制单元或线路故障。
    3．利用E1saWin查阅相关电路图排除线路问题。还有一种方法就是拔掉控制单元光纤电缆插头，用一小手电筒照着控制单元内光纤电缆头（供电通信的插接头继续保留在控制单元上），不管你手电筒本身发出什么颜色的光，则控制单元的输出端有两种可能：一种是无光，可直接说明控制单元故障或供电线路故障，另一种则是有红光输出，说明控制单元本身损坏。
