一、奥迪A8L（D4）MMI黑屏，音响有声鑫音输出
    车型：奥迪A8L（D4）。
    一辆行驶里程约2.3万km的奥迪A8L（D4）轿车。用户反映：该车MMI黑屏，音响有声鑫音输出。

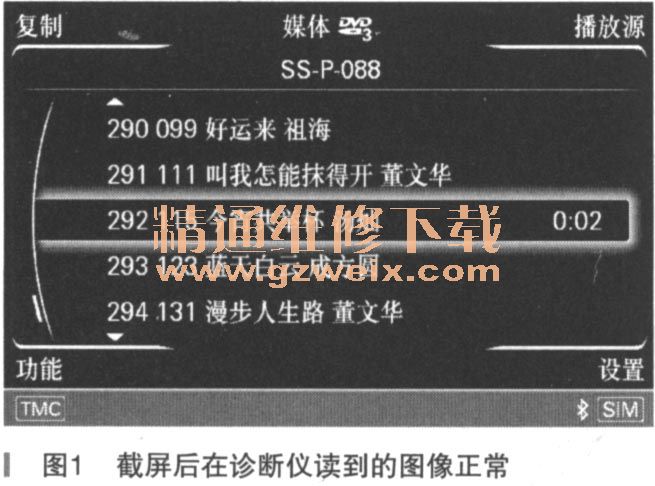

    故障诊断：连接诊断仪检测到故障代码：02259，显示单元-J685无信号／通信。故障无法清除。由于在奥迪车上装有MMI系统的车辆，可通过MMI截屏显示，来确定J794还是J685故障。经过截屏后（如图1所示）显示J794有视频输出，说明J794工作正常。故障点集中在显示屏控制单元J685和视频线上。

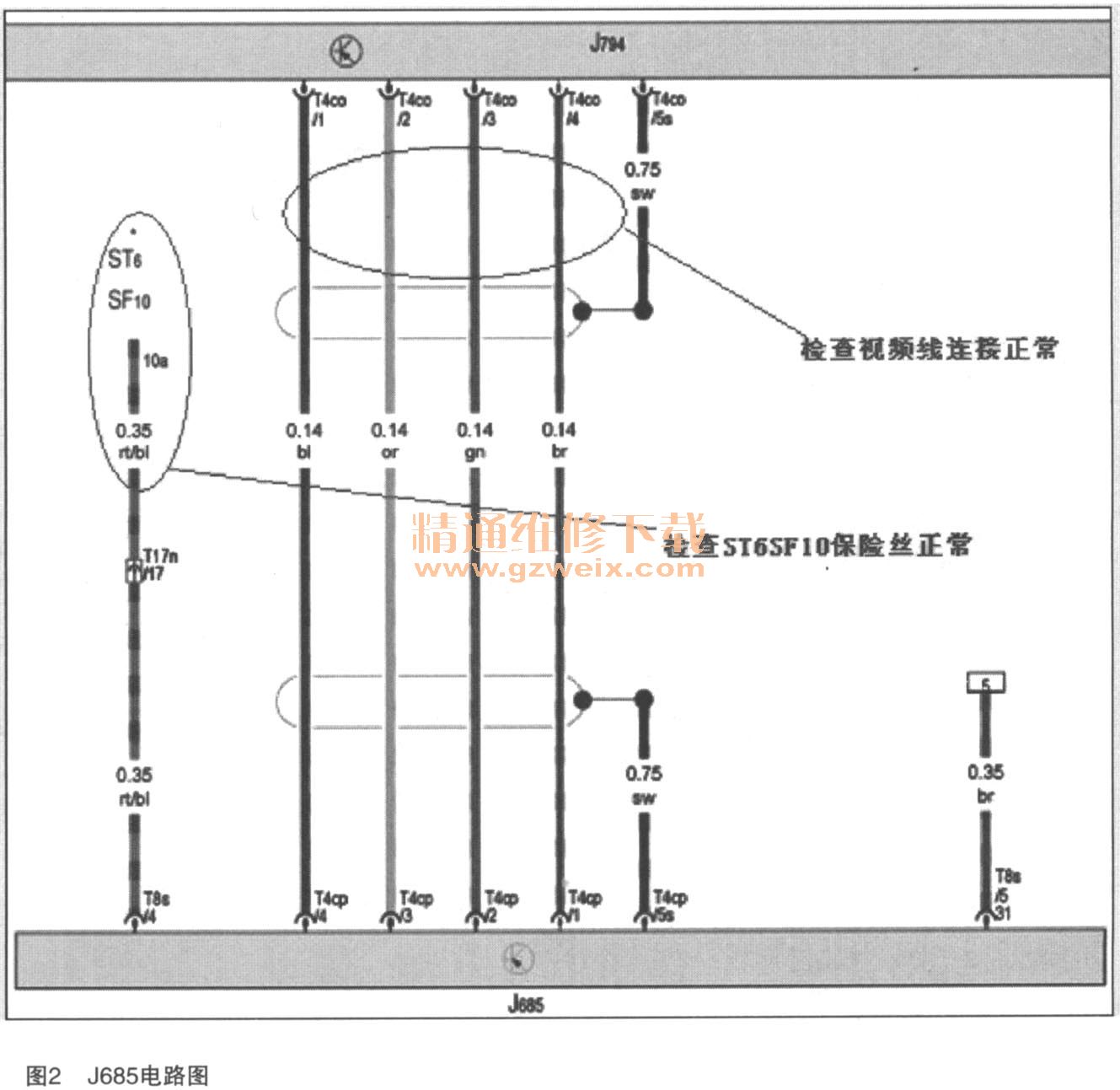

    根据电路图显示（如图2所示），首先检查J794输出端视频线插头连接，正常。

    由于新款A8 （D4）的J685供电有单独插头，老款车辆无此供电插头，因此检查SF10位置保险丝，正常。
    要检查J685端视频线连接是否正常及J685供电线电压，因此拆下显示屏，结果发现线路已经折断。经分析应该是由于线路与显示屏连接线过短，显示屏在来回翻折的过程中，造成线路从根部折断（如图3所示）。

  故障排除：修理线路后故障排除。

    二、奥迪A6L MMI显示屏黑屏，娱乐系统不工作
    一辆行驶里程约9.8万km的奥迪A6L轿车，用户反映：该车MMI显示屏黑屏，娱乐系统不工作。

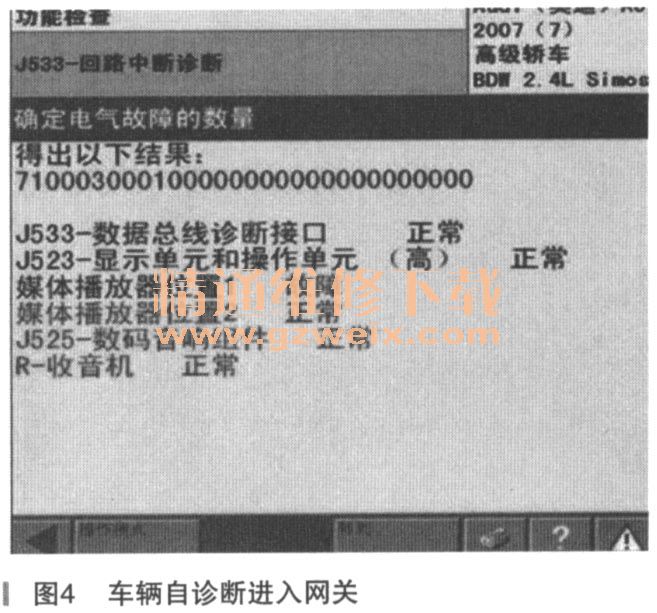

    故障诊断：通过车辆自诊断进入网关发现：娱乐系统的所有地址码都显示无法到达，其他地址码正常。检查线路，没有发现问题。然后在引导性功能对娱乐系统执行回路中断诊断，诊断结果是媒体播放器位置1故障（如图4所示。）

    媒体播放器故障可能原因：①诊断线对地短路；②故障控制单元导致诊断线接地；③诊断线对正极短路；④控制单元损坏。
    用VSA6186对媒体播放器进行替代检测，没有发现问题，然后逐个对娱乐系统控制单元进行检测，都没有发现问题。
    故障排除：由于没有新的媒体播放器备件，找了一台旧的车将娱乐系统整个对调，装上后重新做回路中断诊断，然后故障消失了。装上原车的整个娱乐系统控制单元，故障也排除了。后来检查控制单元插头，也没有查出故障真正原因。

    三、奥迪A6L MMI显示黑屏
    一辆行驶里程约8.8万km的奥迪A6L轿车。用户反映：该车MMI显示黑屏。
    故障诊断：连接诊断仪检测MOST总线系统无法进入。进入J533进行环形诊断，诊断结果为J525故障，检查J525供电保险丝正常，用VAS6186替代MMI恢复正常，试更换J525无效，检查J525供电线正常，搭铁线正常，重新环形诊断，故障依然为J525，检查光纤，打开钥匙时，光纤其中一根是亮的，对接后，MMI恢复显示，说明光纤是畅通的，仔细检查光纤插头，发现插头上有标注进出方向箭头，在打开钥匙时，出的那根光纤发亮，此为不正常。
    故障排除：对调J525光纤插头，更换J525。
    故陈总结：根据笔者多年经验，提醒各位维修同行，我在维修时遇到奥迪Q7类似的故障维修不少，多次遇到J523及J525损坏。在以后的书刊中，我将继续为大家积累写作类似的故障及漏电故障排除。
