奥迪Q7 MMI系统显示屏无法显示
来源:本站整理  作者:佚名  2012-12-16 09:06:26

   一辆行驶里程约为的09款奥迪Q7。车主称:该车仪表盘左侧的多媒体影音系统(MMI)显示屏不显示,按屏幕操作键和功能操作键,均无任何反应。

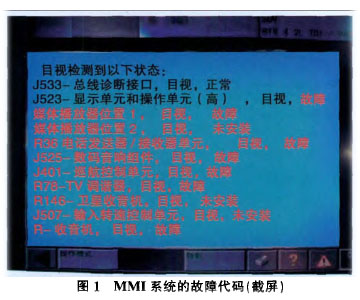

    发动机能正常工作.车辆其他功能均正常,唯有MMI系统无反应,检查相关熔丝,未发现异常。连接VAS5051后,发现MMI系统的多个控制单元有故障代码(图1)。



    MMI系统的各个控制单元均可诊断,但都有故障代码存在,说明各控制单元的电源和搭铁线及诊断线均无故障,可能是某个控制单元有故障.导致不能传输光波信号,或光纤传输线路断路,导致多个控制单元不工作。利用VAS5051进行引导性功能查询,对数据总线诊断接口(J533)进行光纤环路断路诊断,发现光纤环路断路诊断和光波衰减断环诊断均无法执行,因此确定是MMI系统的MOST环状控制系统的光波传输中断。

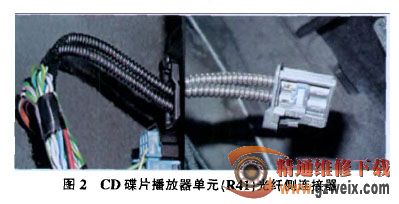

    由干不能确定到底是哪一个控制单元故障导致光波传输中断,必须借助光学替代仪进行诊断。使用光学替代仪对MMI系统的各个控制单元进行替换,系统仍无法恢复正常工作,怀疑光纤传输线路断路。仔细检查MMI系统的光纤导线,没有发现断路和损坏。既然各控制单元和光纤线路都正常,分析认为可能是某处光纤与控制单元接触不良。仔细检查各控制单元的光纤侧连接器,并逐一拔下后重新连接.当拔到CD碟片播放器单元(R41)的光纤侧连接器(图2)时发现.带输出箭头的一根光纤有光波信号(有亮光),而带输入箭头的那根光纤没有光波信号。



    根据光纤环状传输与控制原理和光纤侧连接器的构造,带输入箭头的光纤应该有光波信号。插上R41的光纤侧连接器时,再看下一级单元(车载电话单元)的光纤侧连接器.没有光波信号输入,说明R41的光纤侧连接器有故障。



    由于光纤侧连接器的固定座是无法更改的,将R41的光纤侧连接器的两根光纤导线互换后重新连接,再检查碟片播放器的电源及搭铁线路无误,重新操作MMI系统的按钮,显示屏正常显示,MMI系统功能正常,故障排除。



    奥迪车系的MMI系统中采用光纤传导技术构成的MOST-BUS(媒体系统数据交换总线)网络结构进行信息数据传输.在光纤传输系统中,信息显示控制单元(J523)、数据总线诊断接口(J533)、电话控制单元(R36)、导航控制单元(J104),TV调谐器(R78)、收音机控制单元(R)、音响控制单元(J525)及CD碟片播放器单元(R41)等通过光纤组成一个封闭的环形结构,各控制单元通过光纤以相同的方向在环路中发送数据到相邻的下一个控制单元.光波从J533开始发送.最后再回到J533各控制单元接收光波后,再向下一级控制单元发送光波信号环状结构上的任一控制单元出现故障,或光纤断路,所有控制单元都将不能正常工作。



[1] [2]  下一页
