奥迪A4L轿车停放几天后无法启动
来源:本站整理  作者:佚名  2014-03-28 14:59:24

    一辆行驶里程约2万km的奥迪A4L轿车,用户反映:该车停放几天后无法启动
    故障诊断:
    (1)车辆停几天后无法启动,经检查蓄电池亏电,检查发电机发电正常,现场检查未发现漏电现象,更换蓄电池,几天后又无法启动,再检查发现J271继电器触点烧结在一起,如图1所示。

    (2)换上J271继电器,几天后又无法启动,接上VAS5051 B电流钳读整车放电电流,0. 03A正常。但是随着时间延长电流突然增加到3. 52A开始放电,再次检查J271,在移开发动机控制单元时,意外发现发动机电子扇间隙运转,而且转速很慢。

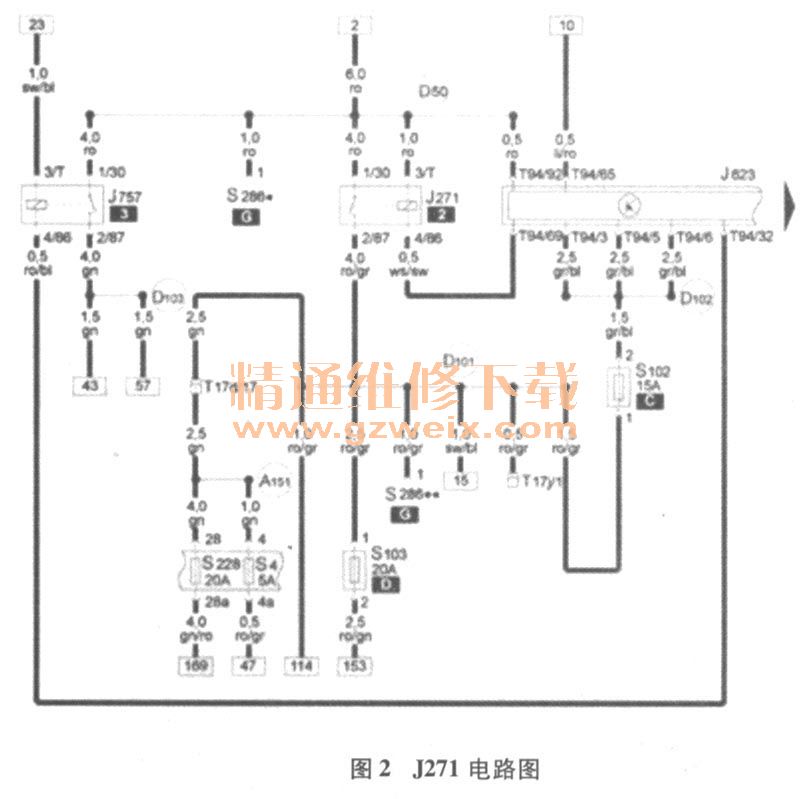

    (3)检查J217继电器也是间隙吸合。根据电路图(图2)分析J217继电器吸合的条件是4号脚接地。轻轻摇动该脚到发动机控制单元的导线,该导线间隙接地是导致电子扇运转原因。拔下控制单元插头,去掉保护套检查发动机控制单元插脚T94/69,发现该插脚在装配时有一根导线接触到旁边的CAN线,导致该根导线间隙接地。

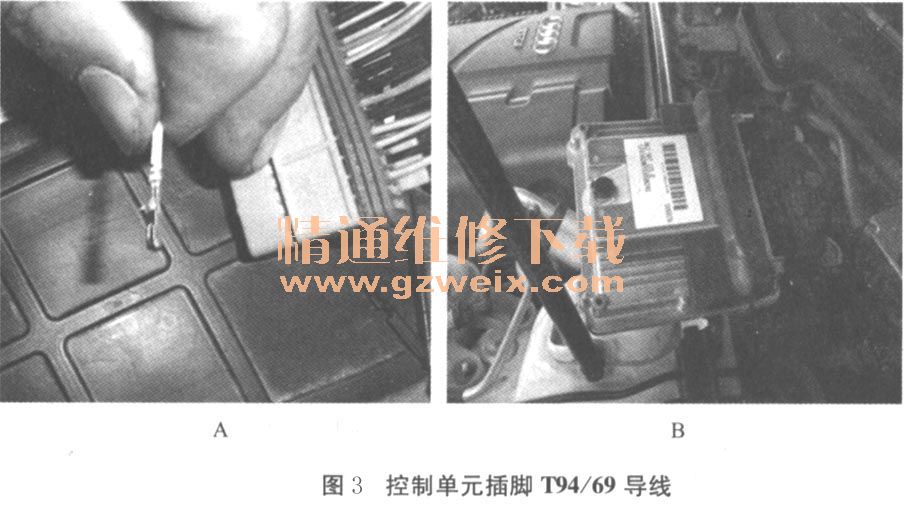

    故障解决:把控制单元插脚T94/69拔出,如图3所示,去掉插脚上废线重新装上,故障排除。
