一辆行驶里程约1300km的奥迪A4L轿车。用户反映：该车天窗不能打开，只能向上翻起。
    故障诊断：
    （1）用VAS505X读取故障码，故障码为天窗开关位置不可靠信号，读J393数据流29组。
    （2）在天窗关闭位置读取天窗开关信号为：前部天窗，前控制面板开关1111100。
    （3）当按动天窗开关向上翻起时信号为：前部天窗，前控制面板开关1111110。
    （4）当拉动天窗开关向下关闭时信号为：前部天窗，前控制面板开关1111101。
    （5）开关拉、按都有信号输入，只是旋转没有信号输入，怀疑是天窗开关的问题，断开天窗开关再次读取数据流发现还是1111100，于是找辆无故障车读取数据流，发现在开关0位时断开天窗开关读取数据流为0000000，在位2至位6是天窗开关的旋转位置的信号输入，故排除开关故障。

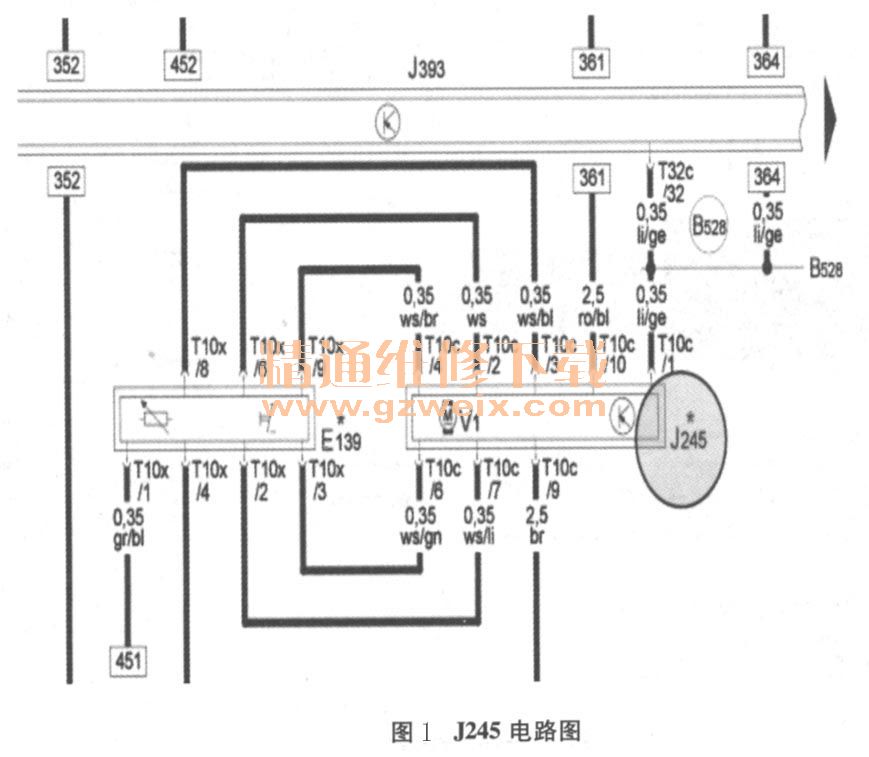

    （6）检查开关E139到J245滑动天窗控制单元的线路没有问题，如图1所示，J245到J393只有一根LIN线，也没问题。

    （7）于是怀疑天窗控制单元无法识别开关位置信号。由于电机和天窗控制单元为一体，故更换天窗电机后再次测试，故障排除。
    故障解决：更换天窗电机。
