一辆行驶里程约2.2万km的奥迪A4L轿车。用户反映:该车在行驶中不报警,车辆放置后重新开钥匙或着车,仪表报警显示:TPMS轮胎压力系统故障。
故障诊断:
(1)用VAS5052检测,有故障码:03543底盘行驶系统机械故障。
(2)根据故障记录进入引导型故障查询,按照提示检查四轮轮胎空气压力均匀正常(均为2. 0Bar),未见有扎钉泄漏。·
(3)按照EISA检查四轮胎型号及周长正常,检查四轮钢圈未见有变形。
(4)进一步分析把思路转移到转速传感器及车轮轴承上来,读取相关数据流,未见异常。按维修手册拆装轮胎轴承检查未见异常。、
(5)使用VAS5052检查ABS控制单元编码正确,检查控制单元插头及线路未见异常及搭铁不良。难道是ABS控制单元内部系统出现问题?

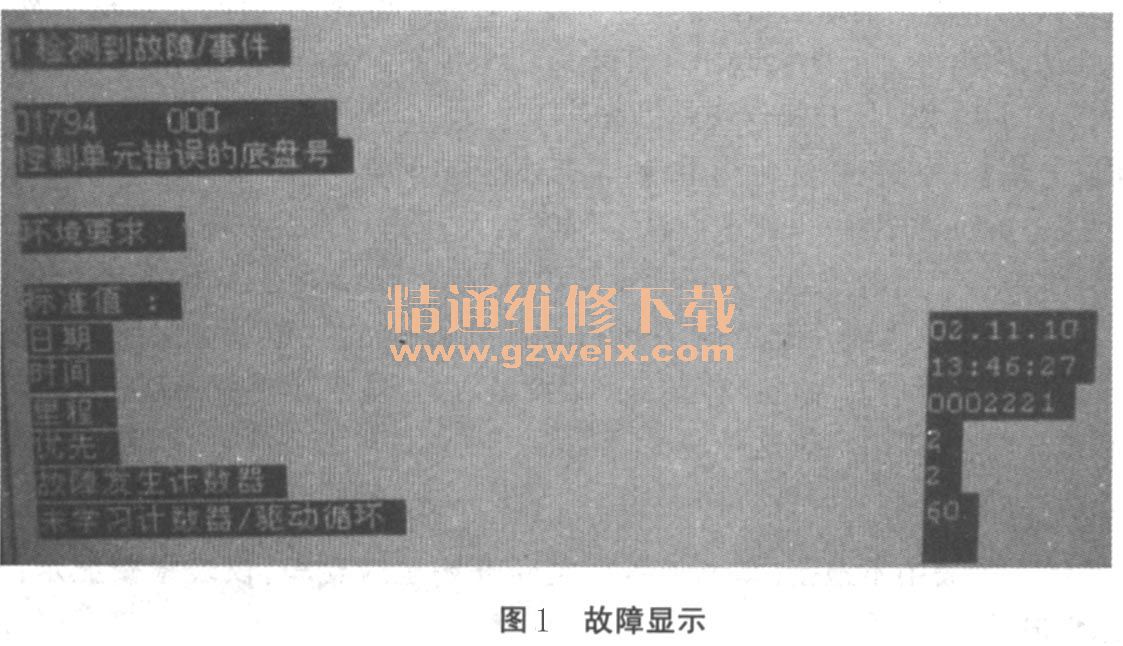

(6)找一辆同配置的车辆对调ABS控制单元,按照VAS5052更新控制单元步骤走完更新后。仪表ABS系统报警,故障存储代码01794控制单元错误的底盘号(静态),如图1所示。
(7)旧故障未解决又出现个新故障,更换时也执行了更新控制单元的步骤,实际值与规定值对比也正常,且无部件保护。
(8)经厂家指导,需要对控制单元编码,先随便编个码再编回旧码即可。进入安全访问输入登录码:61378,再对ABS控制单元更改编码后重新编回原来编码。控制单元故障存储变为偶发并顺利清除。成功更新对调ABS控制单元后试车,此故障排除。
(9)但用户试用几天后,原故障再次出现(TPMS轮胎压力系统故障),维修陷入困境。
故障总结:查询TPI、 A4 L车型无相关指导,Q5车型有相关指导,代码为2024510/1,指导内容:该情况经常短途行驶时出现,由于公差之间差异,轮胎压力监控系统软件会提前显示系统使用受限。暂无有效维修措施。
