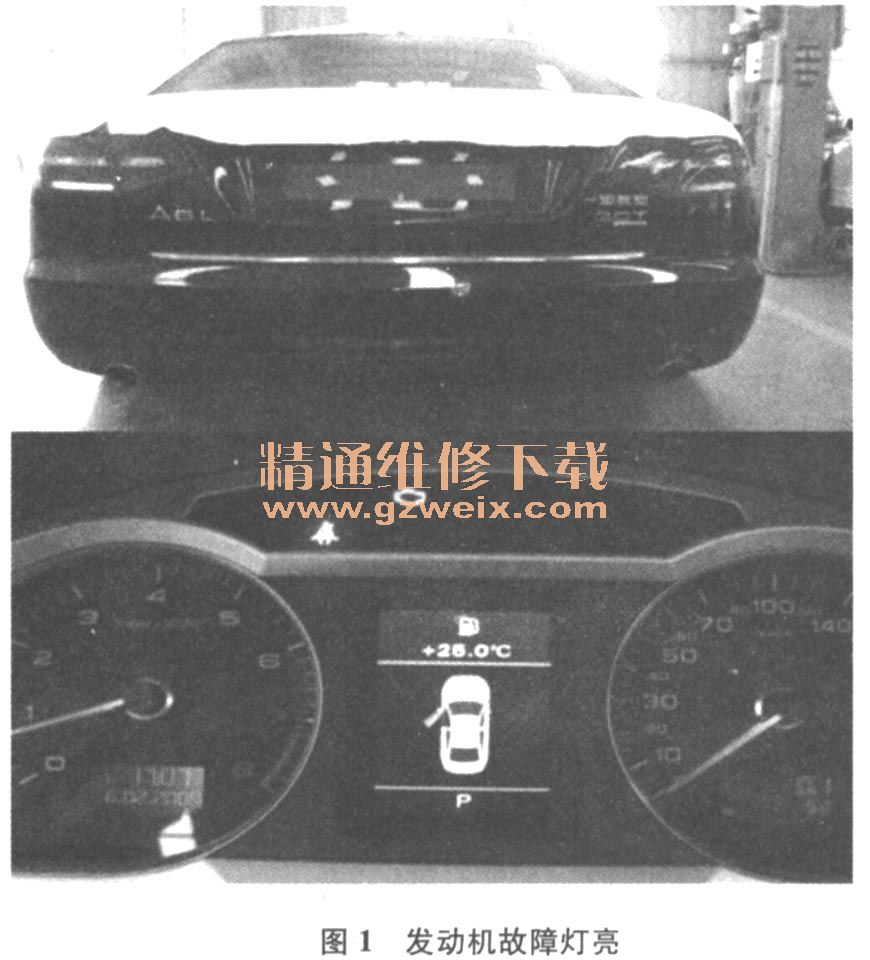

一辆奥迪A6L PA 3.0T 轿车。该车发动机故障灯亮（废气监控系统），如图1所示。

    故障诊断：
    （1）用VAS5052做故障导航，01发动机电子设备系统有故障码：00022（汽缸列1，凸轮轴位置传感器G40/曲轴位置传感器G28）定位错误，检查点火正时。
    （2）根据故障导航步骤检查了G28曲轴位置传感器T60a/53号线及T60a/38号线没有发现短路及断路现象，G40凸轮轴位置传感器T60a/25、T60a/11号线路正常，327号线接地正常。
    （3）更换了G28曲轴位置传感器及G40凸轮轴位置传感器故障依旧。读取数据流发现，汽缸列1，凸轮轴实际调节值为10.9°，规定值为0.0°，比规定快了10.9°，汽缸列2实际调整值为0.4°，属正常范围。
（4）按照ELSA检查点火正时需要专用工具T40133，由于专用工具在定购中，暂用T40070代替T40133检查点火正时，正常，如图2所示。

    （5）点火正时正常，由此可以分析汽缸列1，凸轮轴位置传感器接收的感应数据提前，发动机控制单元接收到感应数据不正常，所以故障灯亮。
    （6）进一步分析故障原因，拆检凸轮轴位置传感器的感应头发现感应头是压套凸轮轴上的，为了进一确定凸轮轴感应头装配不对，如图3所示，把点火时间调慢20°左右启动发动机故障灯不亮正常，更换凸轮轴故障排除。

    故障解决：更换汽缸列1凸轮轴。
