      (7)检查冷却液风扇供电及控制线路故障。检查冷却液风扇的控制线路,拔下2号冷却液风扇单元的导线连接器,测量其上的搭铁端子和两个供电端子之间有12V电压,供电均正常;另外一个端子为冷却液风扇控制端子。查阅电路得知,该端子上的导线来自发动机控制单元J623 (66端子)。试着断开冷却液风扇控制线,冷却液风扇没有停,反而高速运转(A8L的散热风扇都采用无级调速方式控制)。接上冷却液风扇控制线,冷却液风扇转速降低。冷却液风扇常转是因为风扇电机得到了什么控制信号,冷却液风扇电机才会自动运转。是发动机电控单元J623内部控制电路故障,还是发动机控制单元J623接收到了错误的指令呢?

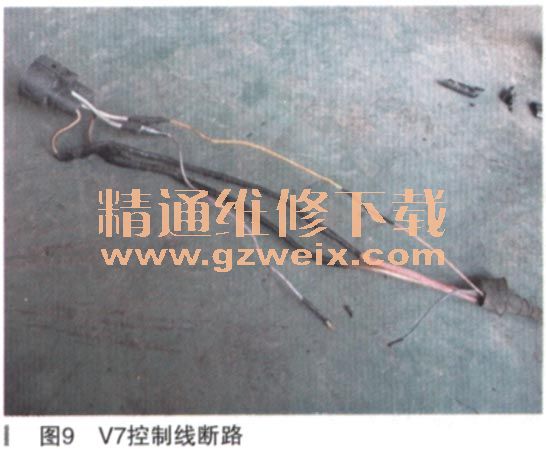

    查阅奥迪A8L冷却液风扇电路控制系统电路图(如图8所示),测量V7风扇线路,由点火开关到冷却液风扇控制单元的15号火线也有12V电压;测量风扇电机模块连接器端没有来自发动机控制单元J623的104端子的控制信号。控制信号没有到V7风扇单元,线路的导线可能存在断路现象(在线路断开时,用万用表测量发动机控制单元侧有2.6V信号电压,测量风扇单元侧有11.9V信号电压;在线路正常连接时,测量控制信号线电压为8V,用试灯测量时试灯是闪烁的)。测量控制单元104端子与风扇电机单元之间信号(蓝/红)线的导通情况,测量结果阻值无穷大,不导通。沿蓝/红线检查发现在原来焊接点附近断了,焊接处是硬的不会断,在软硬交界的地方容易断(如图9所示),把断路导线连接好。试车,V177冷却液风扇2还是高速运转,V7冷却液风扇1还是不转。再次测量风扇1的控制线路,看到控制单元来的信号正常了,由点火开关15号(红/黄)线到冷却液风扇电机单元的12V电压没有到,检查红/黄导线,也在原来焊接处断了,把导线连接好后,试车,2号风扇不再自动高速运转了。打开空调开关,测量1号风扇信号线和15号火线之间有10V电压信号,此时2号风扇能够低速运转。V7风扇1控制线路断路修复正常后,V177风扇2不再自动运转。试车,待发动机冷却液温度达到90℃, V177风扇2开始低速运转,V177风扇2不再直接高速运转了。查阅资料得知,发动机控制单元控制的是占空比信号,发动机控渝单元检测到风扇1信号控制线和火线断路后,控制单元启用故障保护功能。发动机控制单元J623检测到风扇1没有反馈信号,为防止发动机冷却液温度过高,控制单元就自动控制右侧V177风扇2高速运转。



    接下来检查V7冷却液风扇1不会运转。测量1号风扇主火线与接地线有12V电压,用大功率试灯测试电源是可靠的无虚接现象,测量控制单元104端子与风扇单元信号线之间的阻值0.003Ω,线路导通良好,测量发动机控制单元104端子来的控制信号线有信号(正常时用万用表测量有8V左右电压,用试灯检测试灯是闪烁的),线路导通及电压都正常,试车,V7冷却液风扇1还是不转

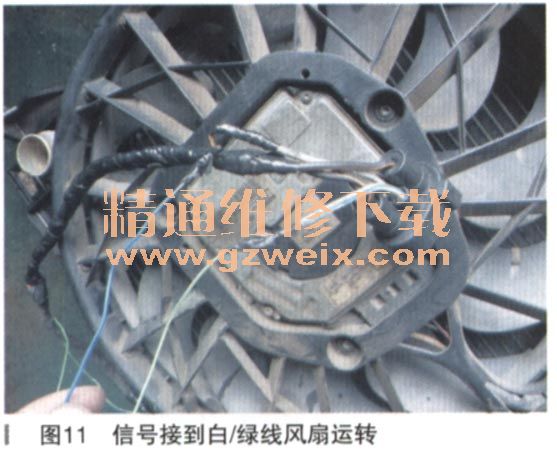

  (如图10所示,控制火线与白/绿色接线风扇不转)。线路导通及电压测量都没有问题,检查时发现连接器线束导线是后焊接的,是不是控制线路接错了,于是把风扇连接器的信号控制线与火线对调连接(如图11所示,信号线接到白/绿线),试车,V7冷却液风扇1运转了。



    故障排除:把V7冷却液风扇1断路的信号控制线和断路的12V控制线连接后,启动发动机,V177冷却液风扇2不再自动高速运转了,V7冷却液风扇1还不运转。把V7冷却液风扇1信号控制线与火线在连接器上的位置互换,V7冷却液风扇1可以运转了。启动发动机试车,V177冷却液风扇2不再常转,当冷却液温度达到90℃,两个冷却液风扇开始低速运转,接通空调开关,两个冷却液风扇作低速运转;断开空调开关,冷却液风扇停止工作。V7冷却液风扇1不运转,V177冷却液风扇2长期高速运转故障彻底排除。
    故障息结打该车在故障排除中可以看出,2号冷却液风扇高速运转的故障原因是1号冷却液风扇连接器控制线导线断路造成的。发动机控制单元J623产生的PWM信号线对地或电源短路,当检测到PWM信号是0V或12V时,会控制风扇以最高速常转,防止发动机过热。1号冷却液风扇不运转是控制线在连接器上的位置接错导致的。在维修过程中发现,原来该车是一个大事故车,连接器都更换过,很多导线都是自己焊接的,上一次维修师傅小小的失误,就会成维修技师或其他人员的疑难杂症。
    奥迪A8L轿车为了更加精准地控制发动机的工作温度,采用了基于目标冷却液温度的冷却液风扇控制系统,根据发动机的运转和车辆的运行情况,通过系统间的相互协调,实现冷却液风扇的无级运转控制,使风扇的冷却效果与实际需求的冷却强度相吻合。该系统与传统的多级风扇转速控制系统相比,采用了全新的控制策略和失效保护策略,其控制功能更加精准和完善。充分了解该系统的结构组成、控制电路和控制策略,可以在对其相关故障进行诊断排除时更加得心应手。
