一辆行驶里程约6.2万km的奥迪A6L轿车。用户反映:该车遥控距离短。
故障诊断:
(1)2011款C6 PDI车辆,检查时发现中控锁遥控钥匙距离短,只在车旁边起作用,换另一把钥匙同样距离短。
(2)用诊断仪检测05进入与许可控制单元:DSP(数字信号处理)无通信。首先确认钥匙功能正常。测量钥匙电池电压3V(正常),读取11组数据流第三组(遥控钥匙接收强度),此数值为120,规定为170以上,实际测试中155即为正常。
(3)因为排除钥匙本身的故障,所以下一步应检查天线R111,拆下右后C柱内饰板,发现天线模块R111无明显故障,和正常车互换,故障依然存在。

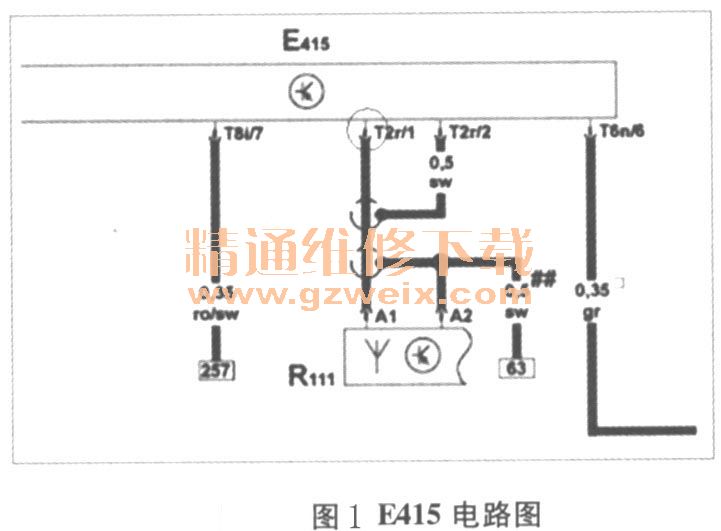

(4)查询电路图,如图1所示,发现天线导线连接至E415点火开关线路有故障,拆除驾驶员下饰板,发现天线插头损坏脱落,造成信号低,修复后故障排除。
故障解决:修复脱落的E415到R111天线的线路插头。
故障总结:E415接受从天线过来的钥匙信号,并传递给J518进行识别。
