一辆行驶里程约3.6万km的奥迪A6L轿车。用户反映：该车打开小灯后仪表面板、开关照明灯不亮。
    故障诊断：
    （1）打开小灯，车内的多数照明灯不亮，但空调、车窗开关、MMI控制面板照明正常。
    （2）连接VAS5052A仪表控制单元内存储故障码：58S端子对地短路，静态。

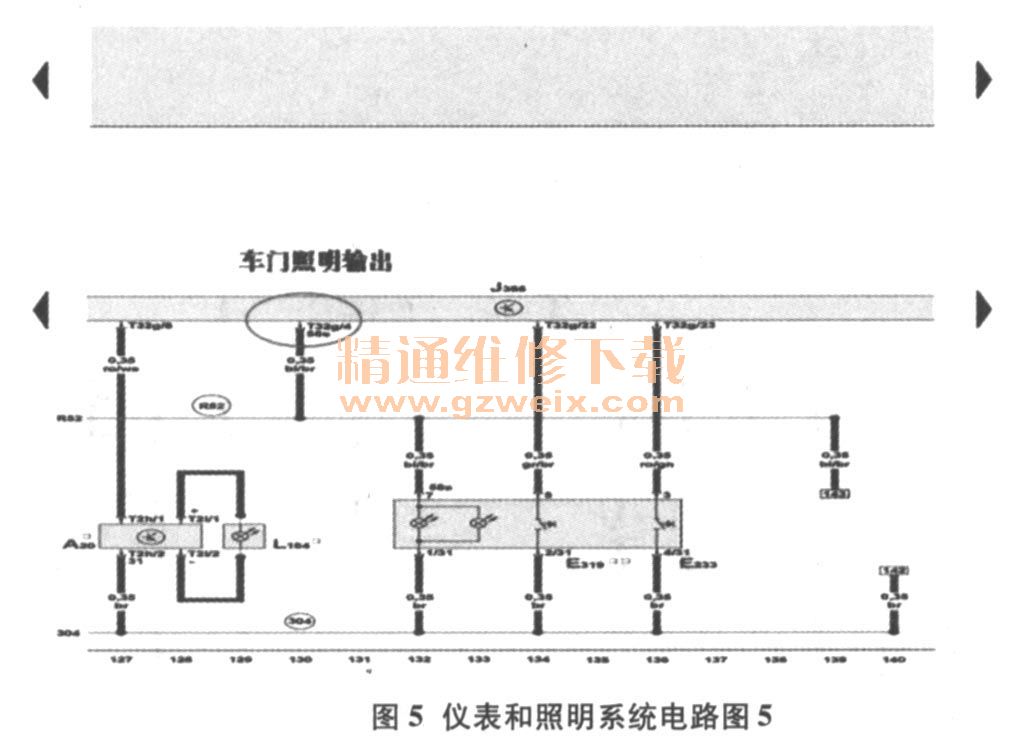

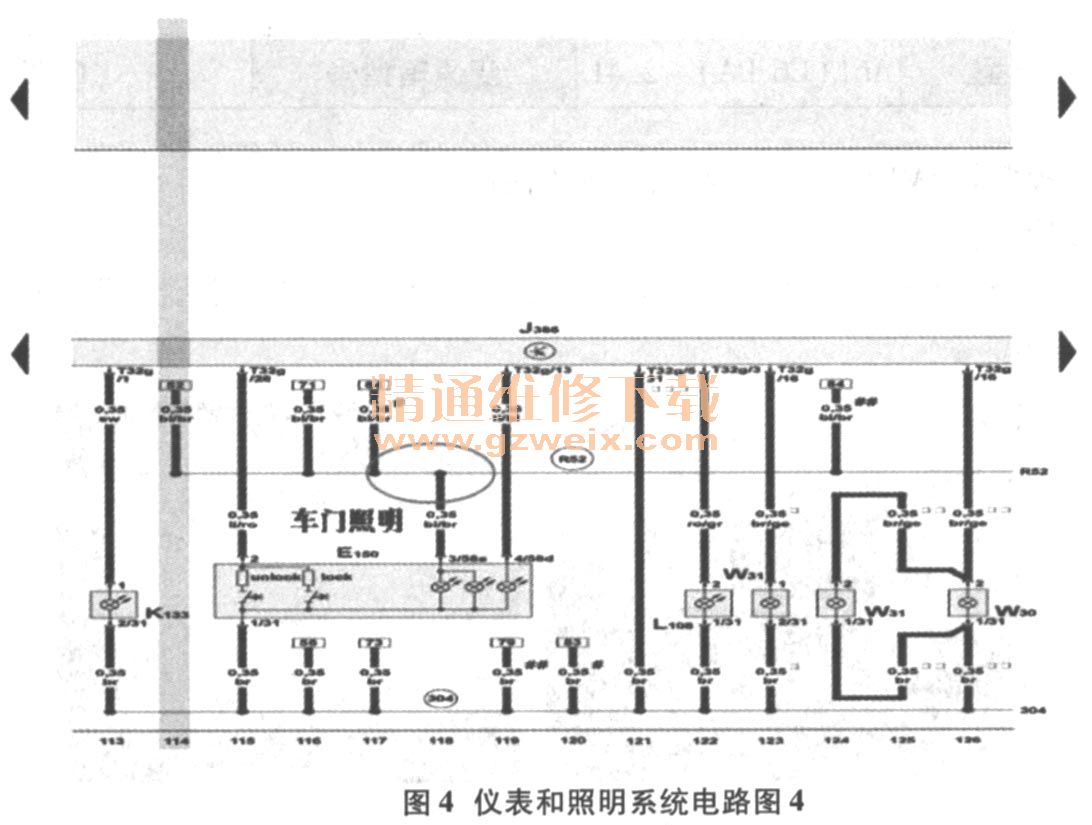

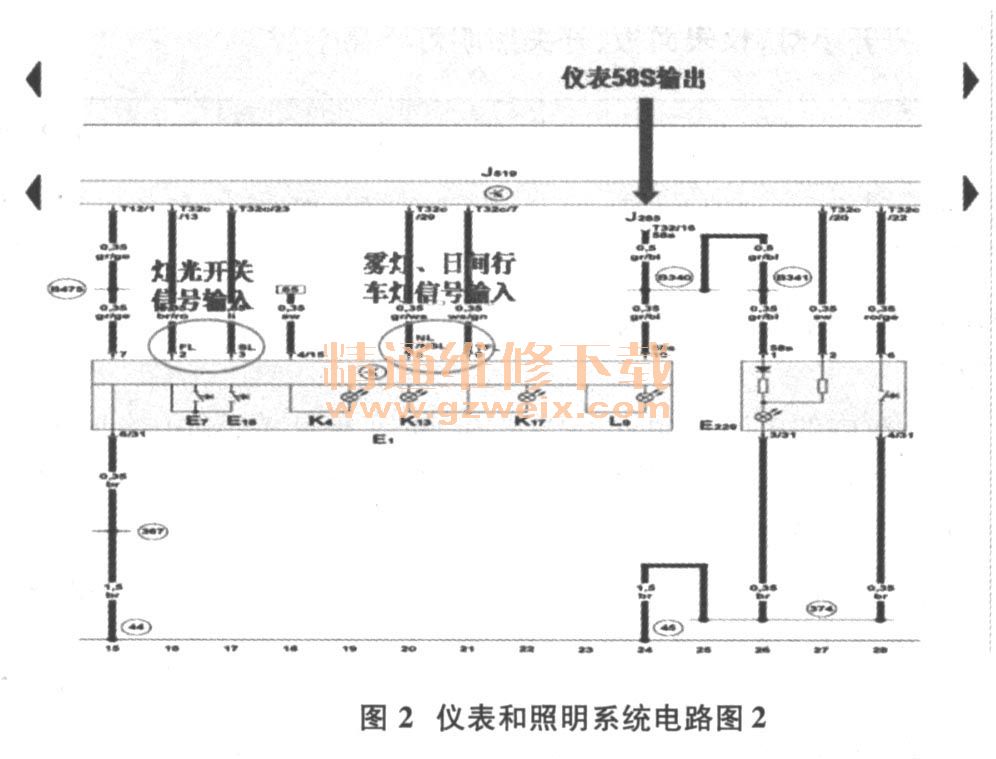

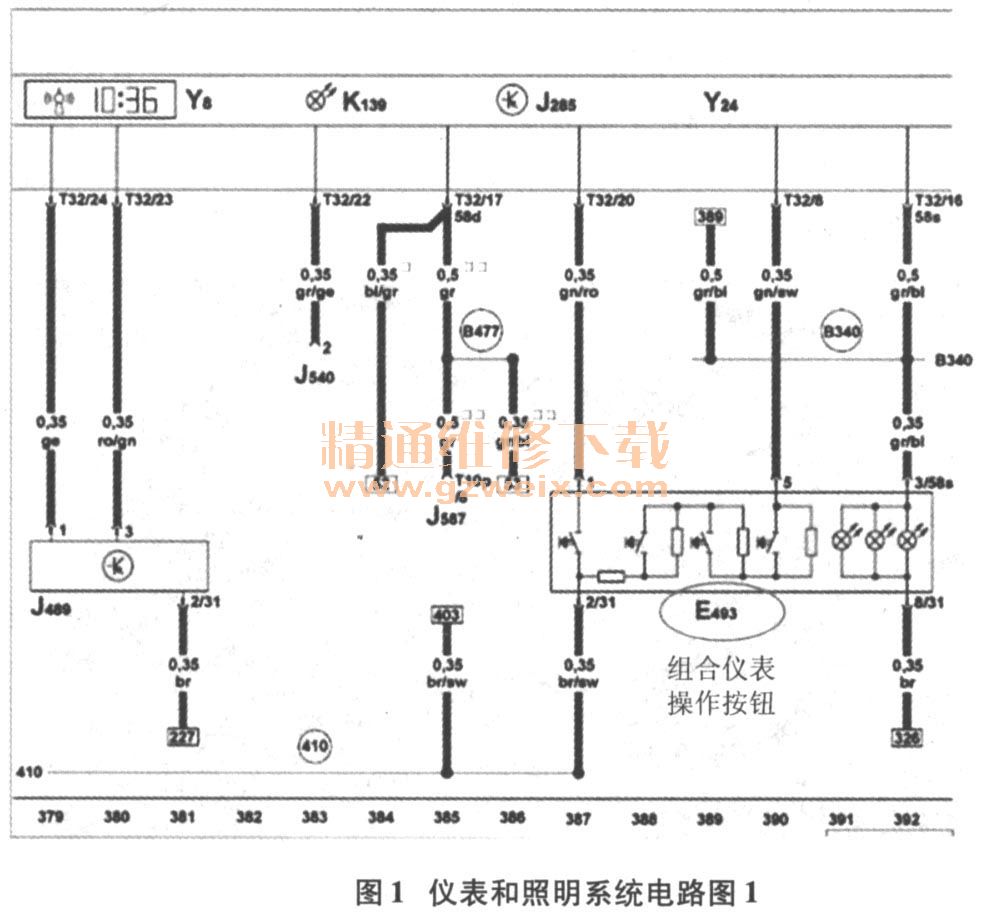

    （3）查询ELSA电路图（图1～5）得知，所有故障不亮的58S端子均从仪表T32/16端子供出。仪表T32/16端子出来，分出B340、B341、B342三节点。









    故障解决：更换扶手箱后侧出风口。
    故障总结：室内照明供电系统的走向如下：E1输入开关信号至J519 ， J519接收到激活行车灯请求，同时通过CAN总线接收J285传递过来的室内照明亮度信息，J519向各个控制单元输出激活室内照明及亮度的信息，各控制单元根据J519亮度信息指令分别控制各自的照明灯按要求点亮。本故障中因后侧出风口照明灯内部短路，从而导致仪表对自己控制的整条线路进行保护切断，因每个控制单元是独立工作的，所以只会影响到自己的部分，其他照明灯工作正常。另外灯光亮度信息部分传递正常，所以未影响调光功能，如果此信息无法输出，那么J519将对调光信息进行应急处理。
