一辆行驶里程约15万km,发动机为BPK3.2L排量,配备CVT无级变速器的2008款奥迪A8(D3)轿车。用户反映:该车冷车不易启动,勉强启动后加速无力,起步耸车,偶尔进气管回火,无仪表灯报警。

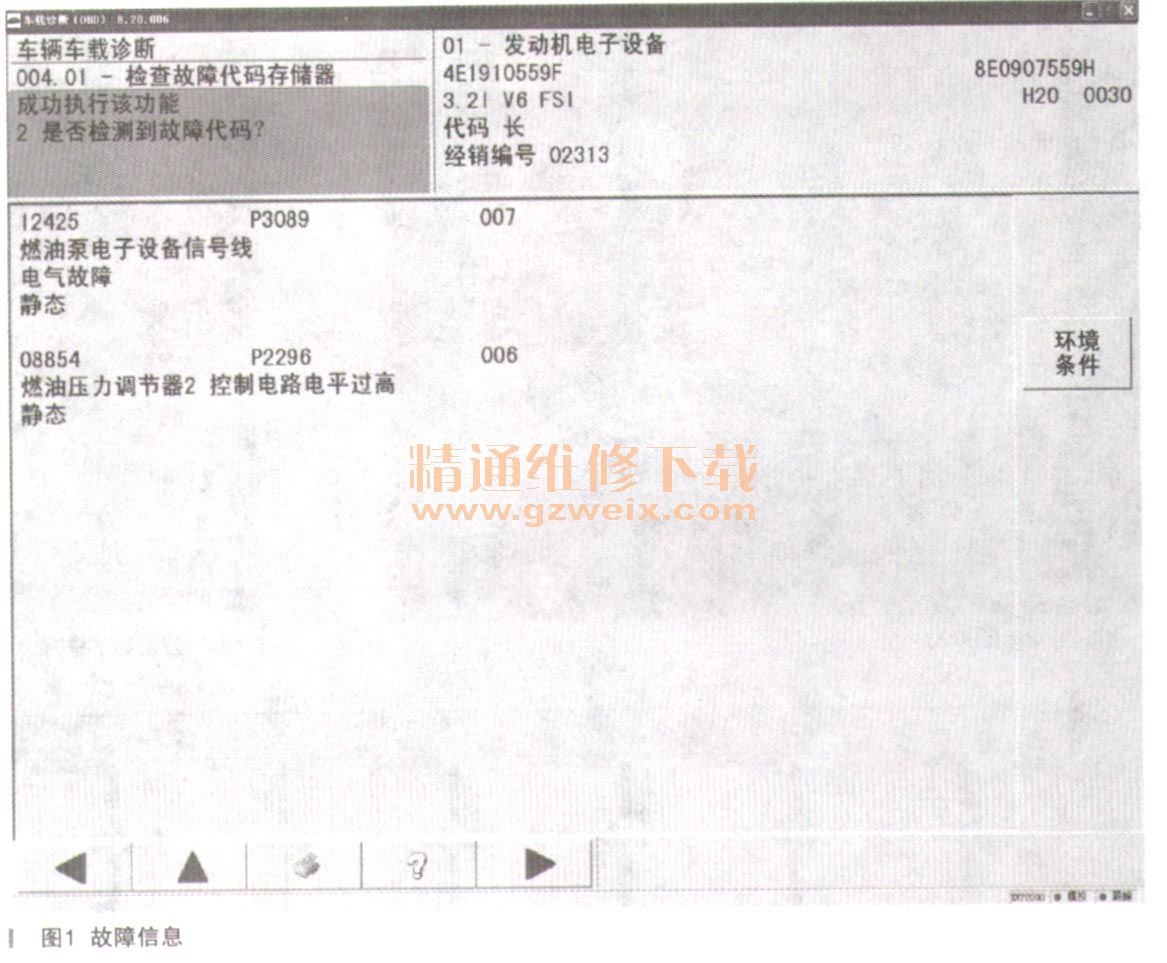

故障诊断:连接VCDS进入发动机系统,发现存有故障码08854燃油压力调节器2控制电路蓄电池过高,且无法清除,发动机熄火开钥匙可以清除,不久又会出现,如图1所示。
读取数据块103组,燃油压力为500kPa,基本正常,读取140组,发现异常,第二区的标准值为3500kPa,而第三区实际值为480kPa,无论转速如何变化,实际值始终不变,进入引导性故障查询,按照提示进行元件测试检查,发现高压泵N290动作正常,有嗒嗒声出现,联想到2.0T的直喷发动机常出现轮轴拉伤导致高压泵柱塞行程不足,于是拆下高压泵检查,一切正常,维修陷入困局。

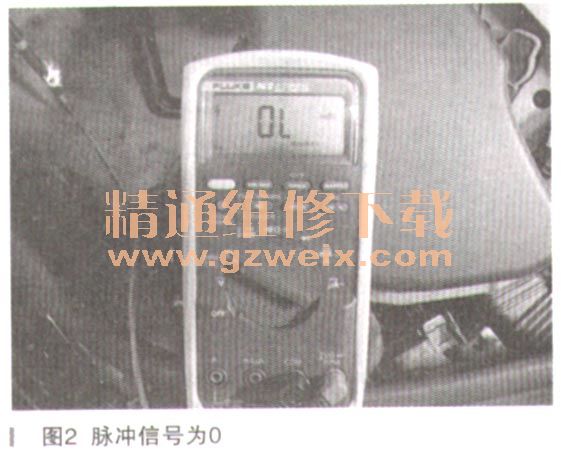

从新梳理思路,是什么原因导致高压泵N290不加压呢?高压泵坏了?触发信号异常?都有可能,连接上FLLJKE98示波器,接到45号引脚,从波形会发现就是电源电压,即发动机控制单元J623根本没有触发N290工作,为了互相信号验证,接上FLUKE 88V万用表进行脉冲宽度测试,发现根本没有脉冲信号(如图2所示),电压挡测试的结果也是电源电压(如图3所示)。

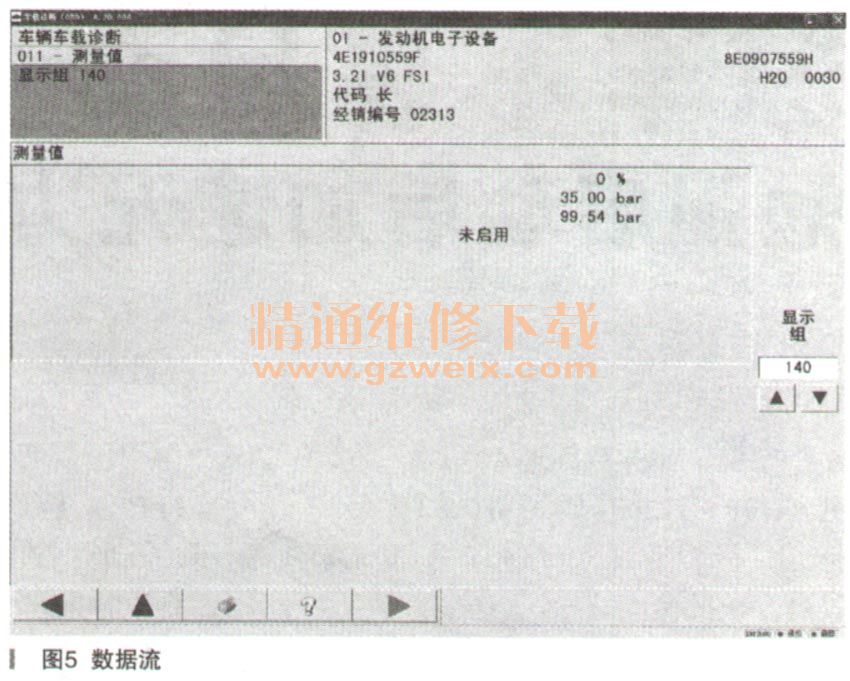

难道是系统存在故障码08854有保护作用出现吗?尝试清除故障码,发动机转速波动了一下出现了如图4所示的波形,随即再次恢复到电源电压,看来控制单元触发N290的信号有问题,为了将油电路故障区分开,人为将45号脚的信号线触发接地,同时观察140组的数据块第三区的实际值,数值如图5所示。
此时,加油门,发动机强劲有力,由此断定,控制单元J623损坏。

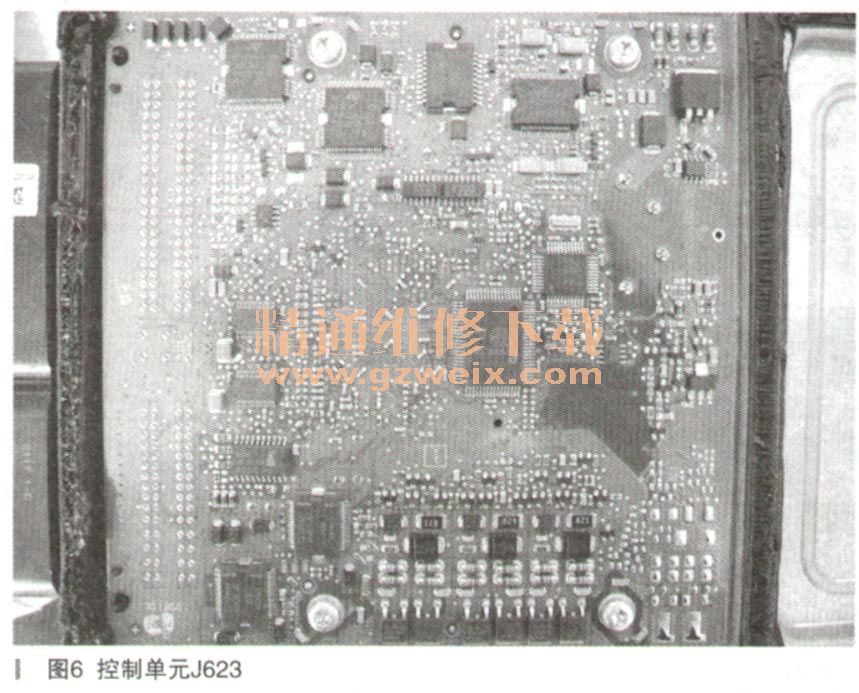

由于该车型不多,发动机控制单元没有货,于是尝试维修此电脑,经过热风枪的烘烤,打开了控制单元J623的后盖,如图6所示。
经过一番测试,发现一个多路驱动块损坏,更换后故障排除。

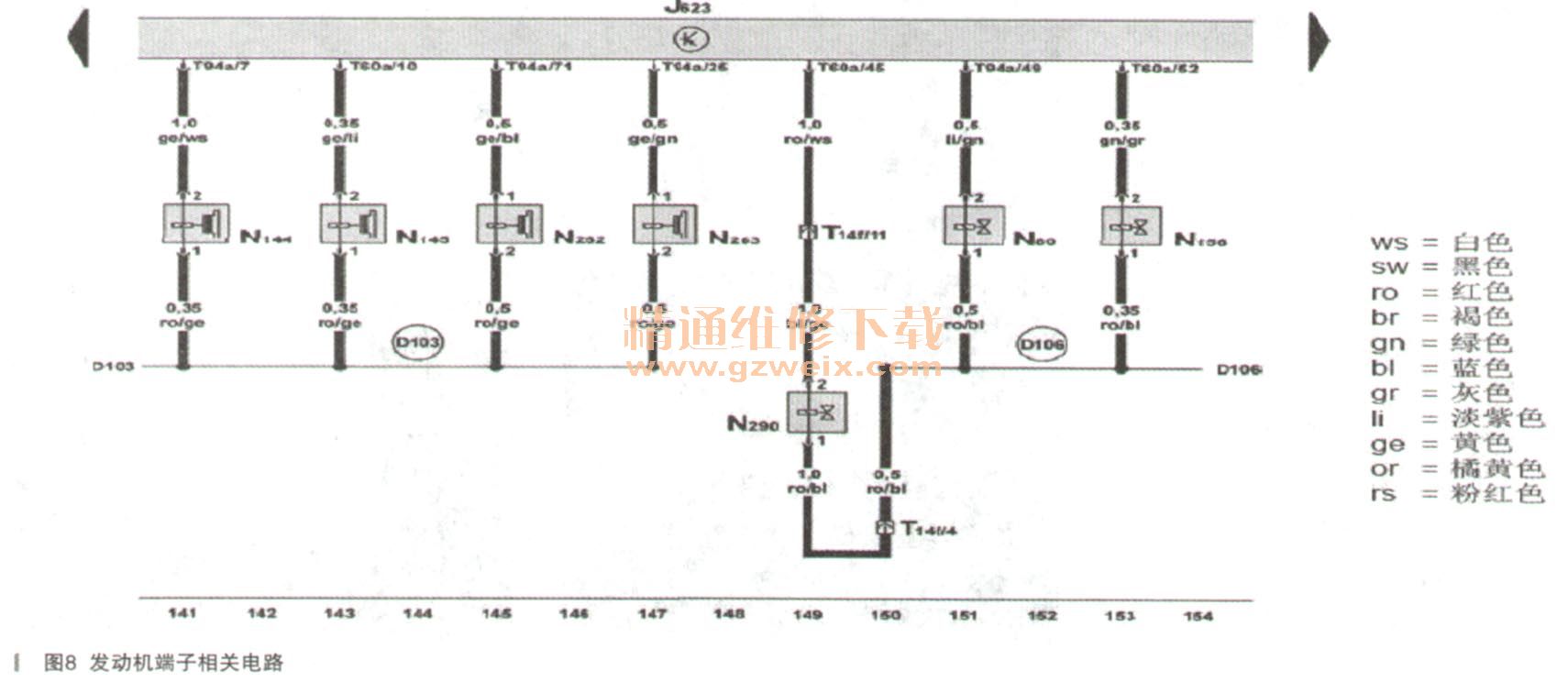

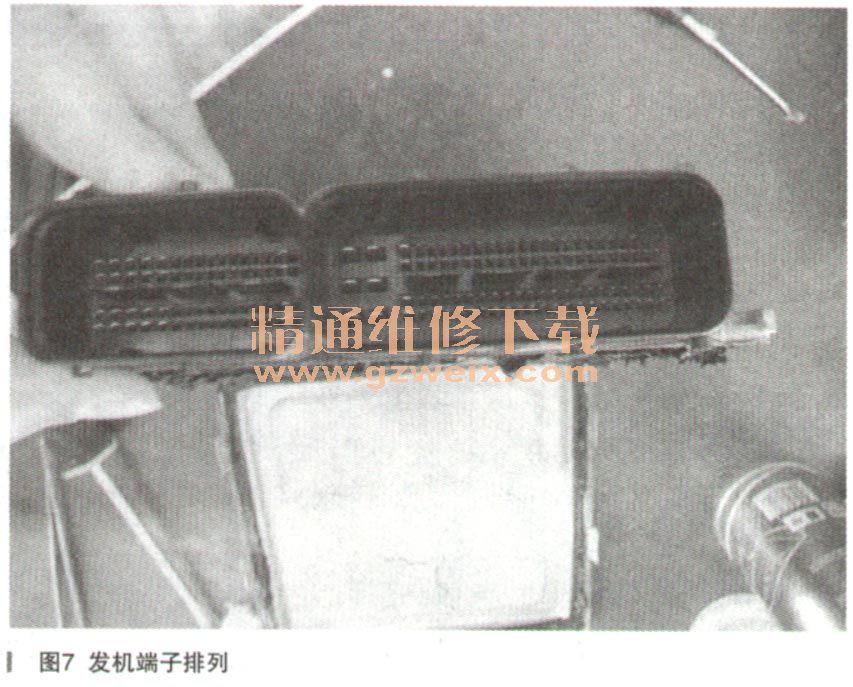

发动机端子排列及线路图如图7、图8所示。
