奥迪A6L仪表显示TPMS故障报警
来源:本站整理  作者:佚名  2014-09-30 09:48:30

    一辆行驶里程仅有180KM的奥迪A6L轿车。用户反映:该车仪表显示TPMS故障报警。
    故障诊断:
   (1)用VAS505 X检查制动系统,存储有故障码:轮胎直径信号不可靠偶发。测量四个轮胎压力正常。删除故障码后试车,第一次以30km/h以上的速度试车15分钟,没有报警。在第四次试车后,故障再现,VAS505 X检查是同样的故障码。

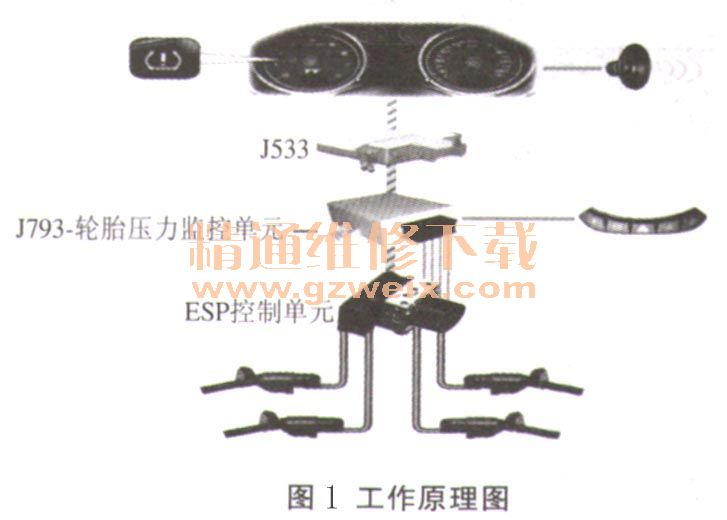

   (2) C6PA轮胎压力监控系统是间接测量系统,工作原理图如图1所示,它通过轮速传感器来获得信号。

   (3)造成“轮胎直径信号不可靠”的故障原因有:①轮胎本身有问题。②轮速传感器有问题。(3)ESP传输有问题。④ J793本身计算有问题。
   (4)本着由简入繁检查的原则,首先检查轮胎、轮毂,目测轮胎、轮毂型号都一样,而且胎压也正常。检查四个轮速传感器也没有发现任何问题。更换了J793后故障依旧。难道是ESP控制单元有问题吗?
   (5)因为换ESP控制单元比较麻烦,于是就先更换了四条轮胎,换后多次试车也没有故障再现。
   (6)换上以前的四条轮胎后,在第五次试车后,故障又现,看来确实是问题出在轮胎上。
   (7)但是是哪一条轮胎的问题呢?
   (8)目测是看不出任何的问题,在试车的过程中,读取ESP控制单元轮速的数据,四个数据一样,但是在读取J793的数据时,发现在直线行驶时左后轮的数据有时比其他三个轮的数据少1~3 km/h。
   (9)用盒尺测量左后的轮胎的直径比其他轮大3mm,如图2所示。

   (10)更换了左后轮后试车,故障再没有出现。
    故障解决:更换左后轮轮胎。

关键词:奥迪A6 TPMS
