一辆行驶里程约2.4万km的奥迪A6 2．4L轿车。用户反映：该车有时左侧大灯高右侧大灯低，还有时左侧大灯低右侧大灯高，动态大灯调整没有规律。
    故障诊断：
   （1）客户反映有时左侧大灯高右侧大灯低，还有时左侧大灯低右侧大灯高，动态大灯调整没有规律。通过VAS5052检测55动态大灯控制单元，无故障码。随后对其控制单元进行基本设置，无法完成。功能说明必须在下列条件下进行基本设置：①J步进电机没有故障。②J传感器没有故障。③J大灯范围控制单元J431必须被编码。④J左前车辆水平高度传感器G78的数值必须介于12.5％～50.0％之间。⑤J左后车辆水平高度传感器G76的数值必须介于50％～87.5％之间。⑥J蓄电池电压必须高于10. 5V。
    随后对其步进电机、传感器一一检查没有发现什么问题，J43-1编码也是正确的，尝试和其他车辆替换J431控制单元，故障依旧。

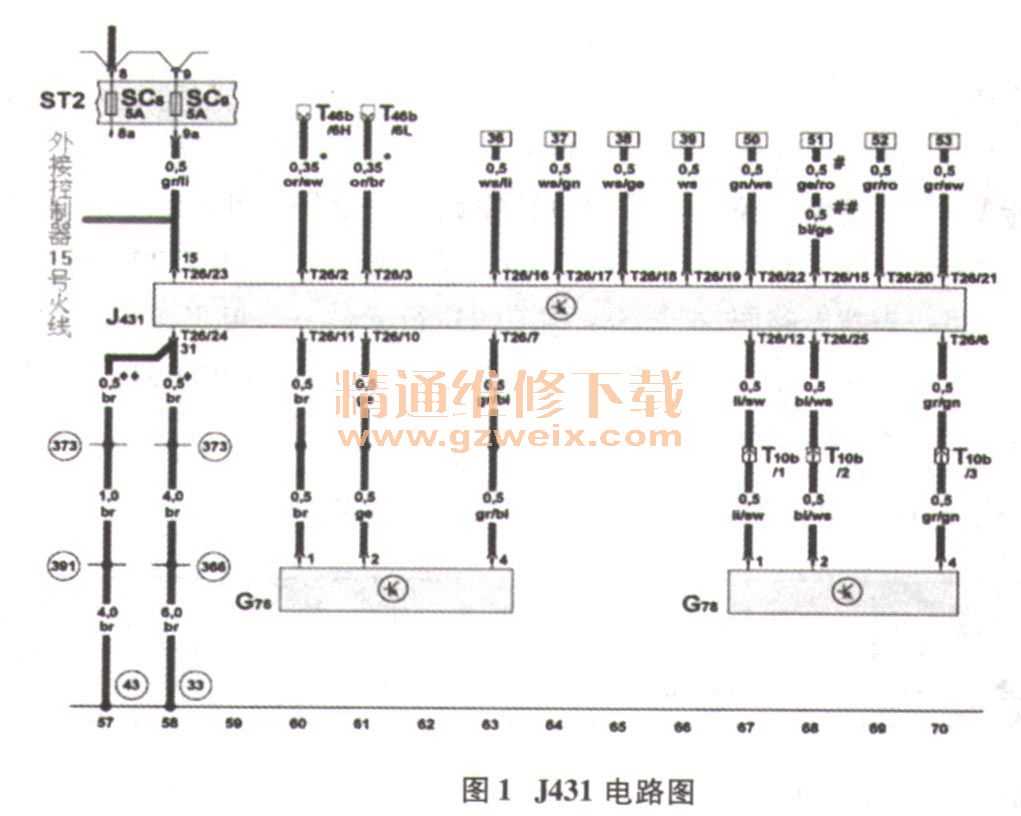

   （2）重新梳理思路，根据ELSA电路图（图1），重新检查线路发现SC9保险丝至J431的126/23脚外接了一个控制器且SC9保险丝已熔断。

    故障解决：拆除外接控制器，更换SC9保险丝。
    故障总结：保险丝SC9熔断后，通过外接控制器给J431供电，虽然VAS5052能够进入J431系统，但是电源过低无法进行基本设置。
