一辆行驶里程约16.5万km,配置1. 8T BKB发动机、01J型变速器的奥迪A4轿车。用户反映:该车仪表板档位显示全部为红色,换档到D位困难。
故障诊断:用V. A. 55052读取故障码:Tiptronic开关F189信号不可靠,且无法清除。经检查,正是换档机构Tiptronic开关F189的百叶式防尘罩横卷帘出现折圈现象,使档位不能很顺畅的进人D位,从而引起故障灯被点亮。现在把换档机构Tiptronic开关F189拆装过程做个简单的介绍。
首先将档位推移到D位,然后转动轴套并向下移动,使用扎线带固定换档按钮后用力向上拉出变一速杆手柄,如图1所示。
推开烟灰缸,拆下挡板,拧出烟灰缸固定螺栓。抬起烟灰缸,松开盖板的4个固定扣后向上抬起取出盖板,如图2所示。

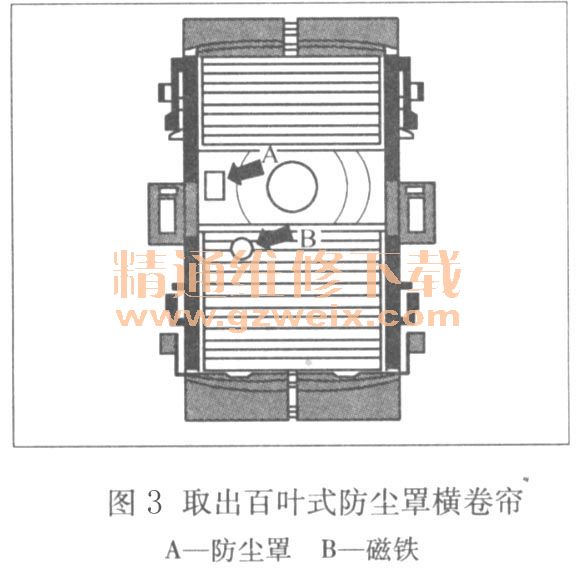

取出印制电路板,将Tiptronic开关F189的百叶式防尘罩横卷帘取出,如图3所示。

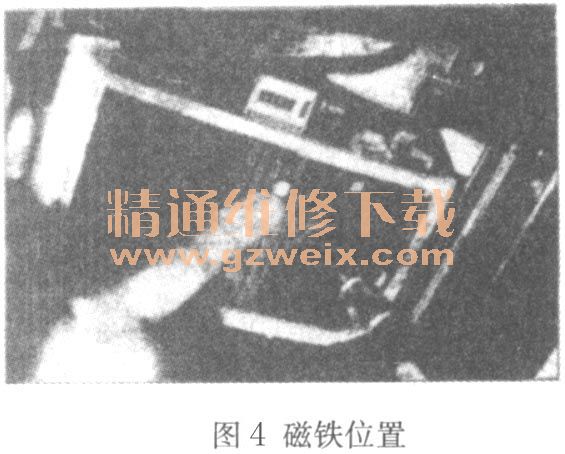

将Tiptroni。开关Fl 89的百叶式防尘罩横卷帘取出后,在导向板和横卷帘处发现有一枚硬币卡在里面,从而使在移动变速杆时受到硬币的卡滞使横卷帘受力变形,而且B点处的磁铁(霍尔传感器)脱落。建议客户更换Tiptronic开关F189,但是配件没有现货。根据EISA提示,当出现磁铁脱落时就需要更换Tiptronic开关F189。此时客户又急于用车,无奈之下随即决定尝试维修解决。将横卷帘导向板分解,取出硬币后抚平横卷帘,并将横卷帘重新安装在导向板内,再将B点处的磁铁装回。然后按其相反的顺序装回到换档机构。换档十分顺畅,毫无卡滞现象,但是仪表板档位显示仍然是全红。再次读取故障码,与上次读取的故障码完全一致。清除故障码,反复换档,故障均会再现。笔者决定再次拆卸Tiptronic开关F189,检查拆装过程,没有任何问题。那么一定是有些步骤还是没有做到,甚至观察不够仔细。回忆横卷帘板拆卸时,B点处的磁铁(霍尔传感器)是脱落在外的,会不会该磁铁(霍尔传感器)有正反之分?带此疑问将B点处的磁铁(霍尔传感器)拆下后换面装回,如图4所示。
重新装回换档机构并打开点火开关,仪表板档位显示正常,再次读取故障码为Tiptronic开关F189可靠信号,偶发P1753。
故障含义已经变成了偶发,清除故障码,试车并反复移动变速杆,故障没有再现,仪表板档位显示正常,路试结果也正常,至此维修结束。
故障排除:鉴于Tiptroni。开关F189的使用频率,不主张维修,建议更换Tiptronic开关F189。
